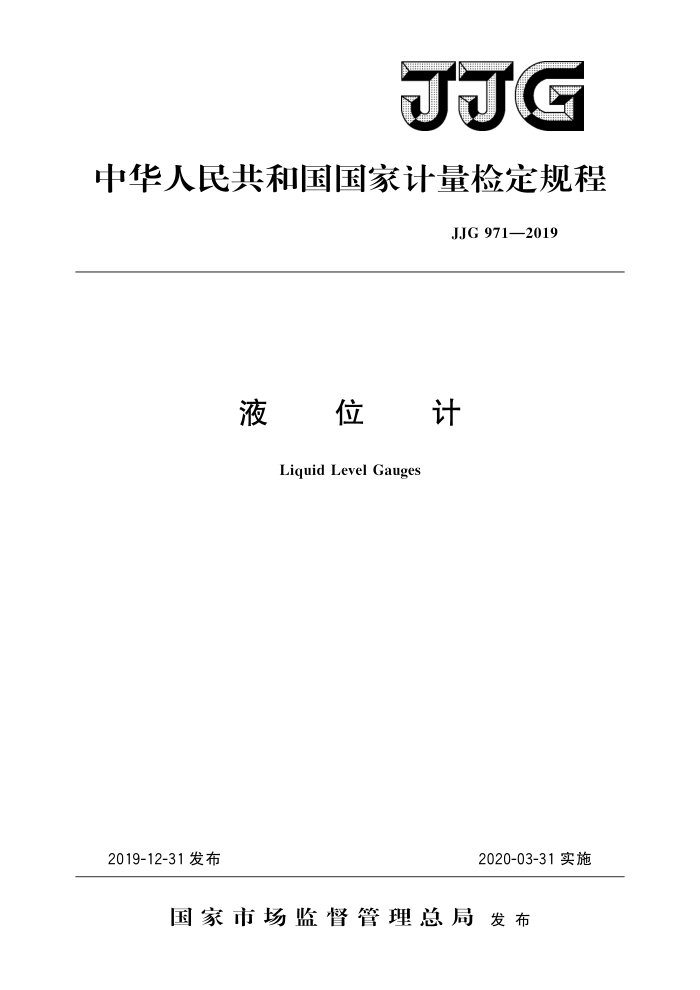

JJG
中华人民共和国国家计量检定规程
JJG 971—2019
液位计
Liquid Level Gauges
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG 971—2019
液位计检定规程 Verification Regulation of Liquid Level Gauges
JJG 971—2019 代替JJG971—2002
归口单位：全国压力计量技术委员会主要起草单位：上海市计量测试技术研究院
参加起草单位：上海星申仪表有限公司
上海仪器仪表自控系统检验测试所有限公司
本规程委托全国压力计量技术委员会负责解释 JJG 971—2019
本规程主要起草人：
屠立猛（上海市计量测试技术研究院）胡安伦王灿 (上海市计量测试技术研究院）
参加起草人：
陈耀（上海星申仪表有限公司）章天需（上海市计量测试技术研究院）郭爱华（上海仪器仪表自控系统检验测试所有限公司） JJG 971—2019
目 录
引言 1 范围 2 引用文件· 3 术语和计量单位
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5) (9) (9) (10) (12)
概述·· 计量性能要求
4 5
5. 1 示值误差 5. 2 输出值误差 5.3 回差· 5. 4 设定点误差 5. 5 切换差··· 6 通用技术要求. 6.1 外观· 6.2 耐压及密封性： 6.3 绝缘电阻· 6.4 绝缘强度…· 7 计量器具控制 7. 1 检定条件. 7. 2 检定项目 7.3检定方法· 7.4检定结果的处理 7.5检定周期附录A液位计检定记录格式附录B 检定证书/检定结果通知书内页格式
- J.JG971—2019
引言
JJF1001《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》
JJF1059.1一2012《测量不确定度评定与表示》等规范，共同构成本规程修订工作的基础性系列规范。
与JJG971一2002《液位计》相比，除编辑性修改外，主要变化如下：
按JJF1002一2010引言为必备内容的要求，增加了引言部分的内容。 调整了术语内容。删除了原“设定点误差”“切换值”“切换差”三个术语，增
加了“物位”“液位计”两个术语。
在概述部分明确了液位计的使用场合。并按自前的行业寸惯提出广液位测量方
法、液位计测量方式、液位计安装方式、液位计测量原理等四种分类方法。
在计量性能要求和通用技术要求中删除了型式评价的内容。 在检定方法中，提出了横式液位模拟检定装置，并提出了基本技术要求。对原
有的立式液位检定装置提出了新的技术要求。
在检定方法中明确了两种装置的检定过程和要求。 删除了原规程中附录A“定型鉴定或样机试验项目及试验方法”的内容。
一
对原规程附录B、附录C作了相应的修改。 本规程的历次版本发布情况：
JJG971—2002。
II JJG 971—2019
液位计检定规程
1范围
本规程适用于液位计（不含辐射式液位计）的首次检定、后续检定和使用中检查。 物位计的校准可参考本规程。
2引用文件
本规程引用下列文件： JJG882压力变送器凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1物位level
液位、料位和界面（位）的总称，是反映物体总量和物料表面特性的参数。
3.1.2液位计liquidlevelgauge
工业过程测量和控制系统中用以指示和控制液位和界面（位）的仪表。 3.2计量单位
液位计使用的法定计量单位为m（米），或是其十进倍数单位：mm、cm等。
4概述
液位计广泛应用于工业过程中的罐、釜、塔、瓶、炉、渠等内部液位或界面的测量。
液位测量方法有目视法、人工投尺法、吹气法、测力法、压力法、电特性法、反射法、热学法、辐射法、中子法等。
液位计按测量方式可分为接触式和非接触式。 液位计按安装方式可分为顶装式、侧装式、顶底式、侧侧式、侧底式、顶侧式、侧
壁式。
液位计按测量原理可分为联通式、浮力式、压力式、反射式、电特性式等。 联通式：（石英）玻璃管液位计、玻璃板液位计；浮力式：磁翻柱（板）液位计、磁致伸缩液位计、伺服液位计、钢带液位计、
（电）浮筒液位计、浮球液位计；
压力式：静压（投人）式液位计（变送器）、差压式液位计（变送器）；反射式：雷达液位计、超声波液位计、导波雷达液位计；电特性式：射频导纳液位计、电容式液位计等。
1 JJG 971—2019
5计量性能要求
5.1示值误差
液位计示值的最大充许误差有两种表示方式： a）示值的最大允许误差为土a%FS 其中：a可以是0.01，0.02，（0.03），0.05，0.1，0.2，0.5，1.0，1.5，2.0，2.5;
FS为液位计的量程，mm或cm。 b）示值的最大允许误差为士N 其中：N为直接用长度单位表示的最大允许误差，mm或cm；
可在0.5、1、2（3）、5、10、20、50中选取。
5.2输出值误差
具有信号输出功能的液位计，输出值最大允许误差应不超过输出量程的土c%FS。 其中：c可以是0.05，0.1，0.2，0.5，1.0，1.5，2.0，2.5；
FS为液位计输出值的量程，mA或V。
5.3回差
液位计示值和输出值的回差应不超过其最大允许误差的绝对值。 5.4设定点误差
具有位式控制的液位计，其设定点误差限为士a%FS或（士N'）。 其中：a可以是0.1，0.2，0.5，1.0，1.5，2.0，2.5；
N'为直接用长度单位表示的最大允许误差，mm或cm。
5.5切换差
具有位式控制的液位计，切换差应不超过设定点误差限绝对值的2倍。
6通用技术要求 6.1外观 6.1.1液位计的标识应完整、清晰，并具有以下信息：产品名称、出厂编号、生产年份、型号规格、测量范围、计量单位、准确度等级、额定工作压力、额定工作温度、制造商名称或商标及法制管理所需的标识等；防爆产品应有防爆标识；具有电源供电的液位计，应指明电源形式；具有信号输出的液位计，应指明信号输出形式， 6.1.2液位计接线端子所标的文字、数字与符号应正确、清晰。 6.1.3液位计主体和部件应完好无损，紧固件不得有松动和损伤现象；可动部分应灵活可靠。具有数字显示功能的液位计，显示内容应清晰，不应有缺笔画现象，显示的分辨力应不大于最大允许误差的1/5。 6.1.4首次检定的液位计主体和部件的外表面应光洁、完好、无锈蚀和霉斑 6.2耐压及密封性
额定工作压力小于10MPa的液位计，应能承受1.5倍额定工作压力；额定工作压力大于和等于10MPa的液位计，应能承受1.25倍额定工作压力，液位计不应有泄漏和损坏现象。 2 JJG 971—2019
6.3绝缘电阻
具有电源供电的液位计，在环境温度为15℃～35℃，相对湿度为45%～75%时，液位计各组端子（包括外壳）之间的绝缘电阻应不小于20MQ（测试电压按企业标准的规定）。
二线制的液位计只进行输出端子对外壳的试验。
6.4绝缘强度
具有电源供电的液位计，在环境温度为15℃～35℃，相对湿度为45%～75%时，液位计各组端子（包括外壳）之间施加表1所规定的频率为50Hz的试验电压，历时 1min应无击穿和飞弧现象。
表1试验电压
液位计端子标称电压U/V
试验AC电压/V
0 500 1 000
二线制的液位计只进行输出端子对外壳的绝缘强度试验。因结构上的原因，试验电
压可以按企业标准规定的执行；或按企业标准的规定不进行该项试验。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1检定设备
检定时所需的标准仪器及配套设备可按被检液位计的技术要求，参照表2进行选择并组合成套。成套后的标准器组，在检定时引人的扩展不确定度U应不大于被检液位计最大允许误差绝对值的1/4：当被检液位计的最大允许误差小于土3mm时，引人的扩展不确定度U应不大于被检液位计最大允许误差绝对值的1/3。
表2标准仪器及配套设备
序号 1 2
仪器设备名称立式液位检定装置横式液位模拟检定装置游标卡尺、钢卷尺、激光测长仪、光栅尺等
技术要求
用途
装置的不确定度应符合
检定液位计示值误差、
回差
7.1.1的要求
0m~2m至0m~100m （可以与装置的长度一致）
检定装置的标准液位测量或模拟液位测量压力式液位计检定示值误差、回差输出信号值的测量
3
0.05级以上
4
压力标准器
上限不低于20mA 0.01级~0.05级 0 V~5V、0 V~50 V
直流电流表
L
标准
输出信号值的测量
直流电压表
6
标准
0.01级~0.05级
3
