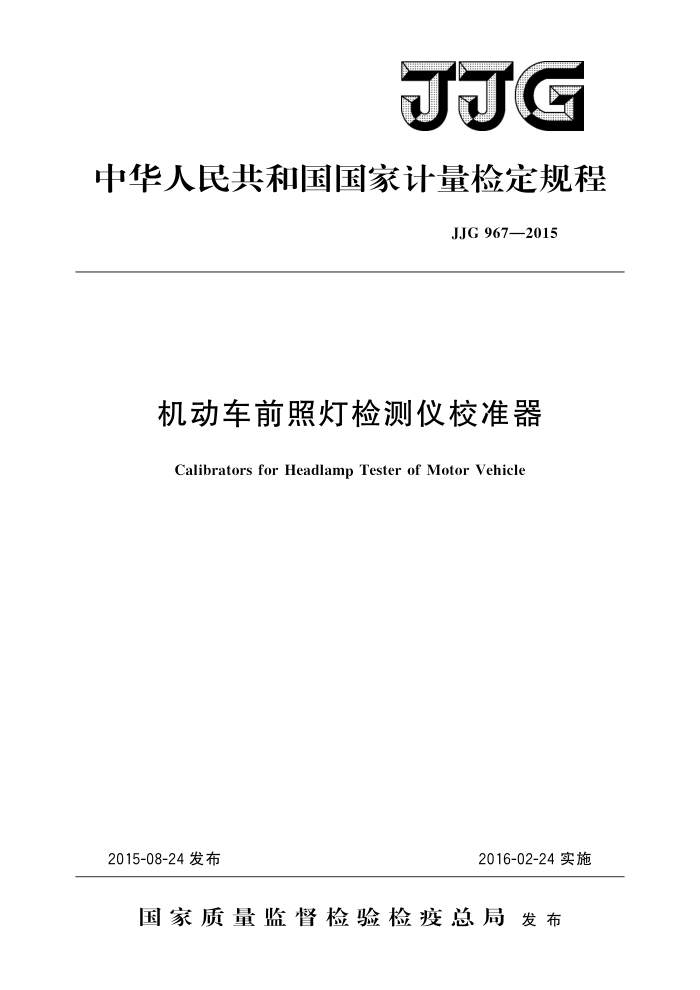

JJG
中华人民共和国国家计量检定规程
JJG 967—2015
机动车前照灯检测仪校准器
Calibrators for Headlamp Tester of Motor Vehicle
2016-02-24实施
2015-08-24发布
国家质量监督检验检疫总局发布 JJG 967—2015
机动车前照灯检测仪
校准器检定规程 Verification Regulation of Calibrators for Headlamp Tester of Motor Vehicle
JJG 967—2015 代替JJG967—2001
归口　单位：全国光学计量技术委员会起草单位：北京市计量检测科学研究院
广东省计量科学研究院
江西省计量测试研究院
本规程委托全国光学计量技术委员会负责解释 JJG 967—2015
本规程起草人：
张卿贤（北京市计量检测科学研究院）刘毅（北京市计量检测科学研究院）权小菁（广东省计量科学研究院）戴映云 （江西省计量测试研究院） JJG967—2015
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (8) (8) (9) (10) (11) (12) (13)
范围… 2 引用文件. 3 概述. 4
1
术语· 4.1发光强度. 4.2光轴角· 4.3近光明暗截止线转角： 5计量性能要求· 5.1光轴角的零位示值误差· 5.2发光强度的示值误差 5.3 发光强度的重复性 5.4 发光强度的稳定性· 5.5 校准器光分布的对称性· 5.6 光轴角的示值误差· 5. 7 光轴角转动机构的空程误差 6 通用技术要求
.
计量器具控制检定条件·
7
7. 1 7. 2 检定项目 7.3检定方法 8 检定结果的处理 9
检定周期. 附录A检定证书（内页）格式... 附录B前照灯检测仪校准器检定原始记录附录 C 校准器光轴角检测装置附录 D 校准器发光强度实际电压的标定附录E测量结果的不确定度评定
I JJG 967—2015
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》，同时参照JJF1059.1一2012 《测量不确定度评定与表示》、GB4599一2007《汽车用灯丝灯泡前照灯》，并根据机动车前照灯检测仪校准器在交通运行安全、机动车检测等领域的相关应用，对JJG967 2001《机动车前照灯检测仪校准器》进行了部分修订。
与JJG967一2001相比，本规程的主要技术变化如下：
将原规程中“发光强度”修改为“发光强度的示值误差”，并作出相应的指标要求；取消了原规程中对直流电源稳定性的要求；修改了原规程中对光轴角的示值误差测量范围；
一
取消了原规程中3.3条水平调节机构的要求。
一
本规程历次版本发布情况为：
JJG967—2001
II JJG967—2015
机动车前照灯检测仪校准器检定规程
1范围
本规程适用于机动车前照灯检测仪校准器的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JJF1059.1一2012《测量不确定度评定与表示》 GB4599《汽车用灯丝灯泡前照灯》 凡是注日期的引用文件，仅注日期的版本适用于本规程，凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
机动车前照灯检测仪校准器（以下简称校准器）可分为远光校准器、远近光校准器和近光激光校准器。校准器是装有标准光源：带有水平和垂直精密旋转机构的装置。远光校准器由标准光源、直流稳压电源及电压表、水平和垂直角度旋转机构、水平调整机构和找正机构等部分组成；远近光校准器还带有激光器；近光激光校准器的组成包括激光器、水平和垂直角度旋转机构、水平调整机构和找正机构。其工作原理是通过调节电压调压装置和水平、垂直角度旋钮，使校准器发出一束已知发光强度和光轴角的光束，实现对前照灯检测仪的发光强度、光轴偏移角及近光明暗截止线转角的检定。
4术语
4.1发光强度luminousintensity
光源在指定方向的发光强度是该光源在包含指定方向的立体角元d2内传输的光通量dΦ除以该立体角元之商：I=dΦ/d2。 4.2光轴角axisangle
校准器发出的光束光轴与水平面及铅垂面之间的夹角。
4.3近光明暗截止线转角inflectionpointnearthelightdarkcut-offline
近光灯在光屏上投射出的光斑图形，其水平明暗分界线与倾斜明暗分界线的交点，称为明暗截止线转角。
5计量性能要求
5.1光轴角的零位示值误差
校准器光轴角的零位示值误差不超过士5°。 5.2发光强度的示值误差
校准器在垂直于光轴的平面上投射一个比较清晰的对称的光斑，其光照度只有一个
1 JJG967—2015
最大值；校准器发光强度的变化范围不小于（5～40）kcd，且校准器发光强度的示值误差应满足：
首次检定：不超过士4%；后续检定和使用中检验：不超过土6%。
5.3发光强度的重复性
校准器发光强度的重复性不大于1%。
5.4发光强度的稳定性
校准器发光强度在10min内的变化率不超过1.5%。
5.5校准器光分布的对称性
校准器光轴角转动机构在垂直方向处于0°00，水平方向在左（L）2°～右（R）2° 范围内变化以及水平方向处于0°00°，上下方向在下（D）1°～上（U）1°范围内变化时，校准器光束光分布的不对称性不超过10%。 5.6光轴角的示值误差
在左（L）2°～右（R）2°，上（U）2°～下（D）2°范围内，光轴角的示值误差不超过士5"。 5.7光轴角转动机构的空程误差
光轴角转动机构的空程误差不超过士3"。
6通用技术要求
1）校准器应有铭牌，标明仪器名称、型号、制造厂家、出厂编号及制造日期等。 2）校准器的所有光学零部件应清洁，无明显霉点、疵点、气泡、划痕等影响使用
的缺陷；仪器的刻线、数字等应显示清晰，不应有断线、笔画短缺等缺陷。
3）校准器的各运动、调节部分应转动灵活、平稳、锁定可靠；光轴角转动机构应有锁紧装置。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1检定用设备
7.1.1.1 数字照度计：至少3 位显示，相对示值误差不超过士1%。
2
7.1.1.2 光度测量装置：测量距离不小于7m，最大允差0.2%。 7.1.1.3 经纬仪（6"级）。 7.1.1.4 水准仪（S3级）。 7.1.1.5光轴角检测装置（见附录C）。 7.1.2检定环境和其他要求 7.1.2.1 温度：（20士5）℃。 7.1.2.2 相对湿度：≤85%。 2 JJG967—2015
7.1.2.3电源电压：AC（220±10)V。 7.2检定项目
检定项目见表1。
表1检定项目一览表
序号 1 2 3 4 5 6 7 8 注： 1近光激光校准器只需检定第1，7，8项： 2凡需要检定的项目用“十”表示，不需检定的项目用“一”表示。
检定项目通用技术要求
首次检定
后续检定
使用中检查
+ + + + + + + +
+ + +
+ + +
光轴角的零位示值误差发光强度的示值误差发光强度的重复性发光强度的稳定性校准器光分布的对称性
+ + + +
+ + + +
光轴角的示值误差光轴角转动机构的空程误差
7.3检定方法
检定前，按照使用说明书对校准器进行预热 7.3.1通用技术要求
目视观察和试验，应满足6.1～6.3的要求。 7.3.2光轴角的零位示值误差 7.3.2.1检定在光度测量装置上进行。将被检的校准器置于装置的圆转台上（见图1），先把校准器的角度调节旋钮调至零位，而后调整校准器，使其水泡处在圆环中央。用水准仪瞄准，反复调整，使校准器发光面的中心与已调好的数字照度计探测器受光面的中心等高；同时用经纬仪瞄准，反复调整，直至被检校准器光轴找正机构的两个尖锥的顶点与过探测器受光面中心的垂线在同一铅垂面内，此时被检校准器的水泡应保持在圆环中心，并定好被检校准器的起点。
D≥7 m
照度计探头
经纬仪
被检校准器
（a）水平视图
图1校准器发光强度检定调整示意图
3
