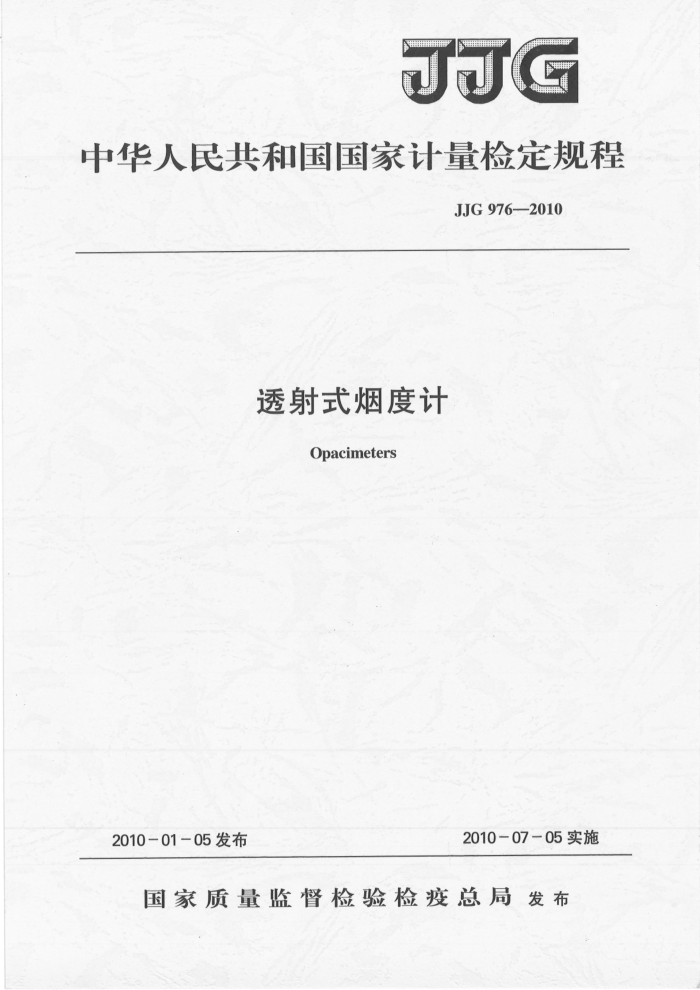

JJG
中华人民共和国国家计量检定规程
JJG 976—2010
透射式烟度计
Opacimeters
2010-07-05实施
2010-01-05发布
国家质量监督检验检疫总局发布 JJG 976-2010
透射式烟度计检定规程 Verification Regulation for Opacimeters
JJG976—2010 代替JJG976- 2002
創态册学量付管末小财
本规程经国家质量监督检验检疫总局于2010年1月5日批准，并自 2010年7月5日起施行。
宝普量十管西山）燃白直器
山）主本电泉邮）
后公
监管总局
归口单位：全国光学计量技术委员会主要起草单位：江西省计量测试研究院
广东省计量科学研究院中国计量协会机动车计量检测技术工作委员会
参加起草单位：山西省计量监督检定测试所
佛山市南华仪器有限公司佛山分析仪有限公司鸣泉电子有限公司
本规程委托全国光学计量技术委员会负责解释 JJG976-2010
财士实左秀
本规程主要起草人：
C
戴映云（江西省计量测试研究院）iglagnoisiirigv 权小箐（广东省计量科学研究院）鲍国华（中国计量协会机动车计量检测技术工作委员会）
自#，郵讲参加起草人： IOS高总家国财本
白敏 (山西省计量监督检定测试所) 1 杨耀光（佛山市南华仪器有限公司）李沛生（佛山分析仪有限公司）震 (鸣泉电子有限公司)
项
十学光国全：立单口氏量卡省西：单草球要主
A
市场监
别究形学际量书管末
会员委工木量十丰运会量打国中
发顺宝盐量书管西山：立单草味参同公聚育器处半南市山典
后公处典公千泉部
责员会员委术量卡学光国全开委财本 JJG976—2010
目 录
1
范围· 引用文献
(1) (1) (1)
2
3 术语和计量单位 4 概述· 5计量性能要求· 5.1 吸收比N 5. 2 光吸收系数K 5.3 测量电路的响应时间 5.4 烟气温度示值误差 5.5 油温示值误差.. 5.6 转速示值误差 6通用技术要求. 6.1 外观.· 6.2输出接口
（2) (2) ...(2) : （2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (6) ..(6) (7) ..(8) (9) (10)
.
计量器具控制 7. 1 检定条件. 7. 2 检定项目 7.3 检定方法· 7. 4 检定结果处理. 7.5 检定周期：附录A 标准中性滤光片透射比值附录B 检定记录附录C 检定证书内页格式附录D 检定结果通知书内页格式附录E，示值误差测量结果的不确定度评定
7
.
(11) JJG976—2010
透射式烟度计检定规程
牙
.0式牙宝
1范围
hteh
民
本规程适用于分流式①透射式烟度计②（以下简称烟度计）的首次检定、后续检定和使用中的检验。
型式评价中的主要计量性能的试验，可参照本规程执行。的示显其切产瞅量溉 2引用文献
ISO11614：1999（E）Reciprocatinginternalcombustioncompression-ignitionen- gines-Apparatus for measurement of the lopacity Jand for determination of the light absorption coefficient ofexhaustgas（往复压燃式内燃机-测量光吸收比和测定排气光吸收系数的仪器）
欢新光
JJG238一1995《数字式时间间隔测量仪（试行检定规程》 JF1059—1999《测量不确定度评定与表余》 使用本规程时，应注意使用上述引用交献的现行有效版本。
3术语和计量单位 3.1 透射比transmittanee衣
从光源发出的光通过充满烟气的暗通道，其透射的光通量与入射光通量之比。
更×100% Φ
(1)
式中：Φ一一暗通道充满排放烟气时光接收器上接收到的光通量；
o——暗通道充满干净空气时光接收器上接收到的光通量。
一卡实
3.2吸收比Nabsorptance N
从光源发出的光通过充满烟气的暗通道，其吸收的光通量与入射光通量之比。十
N=Φ-Φ
×100%=1t
(2)
Φo
3.3光通道有效长度LeffectiveopticalpathlengthL
从光源发出的光到达仪器光接收器所通过充满烟气的暗通道长度，单位为m。按其结构形式分为单通道和反射来回计程的两种光通道有效长度。
蔓重
3.4光吸收系数KabsorptioncoefficientK
由比尔-郎伯定律（Beer-Lambert）确定的系数，单位为m-1
围营示
①分流式又称取样式。相对应的还有全流式烟度计。 ②又称不透光度仪、不透光度计、不透光烟度计、透光式烟度计等， ③又称不透光度。
1 JJG976-2010
1
1
宝 实L -In(1-N)
(3)
K=
nz
3.5标准光通道有效长度L，standardeffectiveopticalpathlengthL
规定标准光通道有效长度为0.430m。 3.6标准光通道有效长度的吸收比N。absorptanceofthestandardeffectiveoptical pathlengthN首
业
为保证烟气测量时各种烟度计测量结果的可比性，光通道有效长度为L的烟度计在测量烟气时，其显示的吸收比N，统一按公式（4）进行修正为吸收比值N，%。
N,=1-e~( n(1N)
(4)
赫文用E
4概述
ee
烟度计是用来测量压燃式发动机或装有压燃式发动机汽车排放可见污染物的仪器。
on
它的测量原理如图1所示，一定光通量Φ。的人射光通过一段特定长度的被测烟柱，用光接收器上所接收到的透射光Φ的强弱来评定排放可见污染物的程度。 器梦茶文
3
量腻外意
图1烟度计测量原理示意图 1一光源；2一人射光Φ；3一风帘；4一光通道；
D
5一烟气入口；6—光通道内烟气；7一透射光Φ；8一光接收器
烟度计一般由取样探头、测量部件、控制系统和显示仪表等部分组成，
5计量性能要求人量其满充光出光 5.1吸收比N 5.1.1示值范围：至少应满足0~98.6%①满量程。
9牙妖散光
5.1.2分辨力：0.1%@ 5.1.3最大允许误差：士2.0%@ 5.1.4重复性：1.0%。 5.1.5零点漂移：在30min中，烟度计的漂移不超过1.0% 5.2光吸收系数K 5.2.1 示值范围：至少应满足09.99m-1
新盗好能器光器大摩光拍出能光人香光的回来娘味通单式左国
宝自狼尔出
成文方吉
①吸收比值。
2 JJG976—2010
5.2.2分辨力：0.01m-1。 5.2.3示值的不一致性：指仪器的光吸收系数K的示值与按仪器的吸收比N的示值用公式（3）计算得到的光吸收系数K值之间的差值，不得大于0.05m1 5.3测量电路的响应时间
烟度计测量电路的响应时间，即插入不透光的遮光片使光通过暗通道被全遮挡时，显示仪表指针或数显值从满量程的10%到满量程的90%时所需的时间应为（1.0士0.1）S。 5.4烟气温度示值误差①
烟度计的烟气温度示值误差不超过土5℃ 5.5油温示值误差
科茶不宝S
O
对带有汽车发动机油温显示功能的烟度计，其油温示值误差不超过士5℃。S.I 5.6转速示值误差
对带有汽车发动机转速显示功能的烟度计，其转速示值误差不超过土50r/min。
国旗宝泰贝旗金全
6通用技术要求 6.1外观 6.1.1烟度计应有清晰的铭牌，标明名称、型号、生产单位、出之编号、制造计量器
H
具许可证标志和制造日期，并应标明光通道有效长度。 6.1.2仪表显示应清晰，无影响测量的缺损。 6.1.3各种调节旋钮、按钮操伴灵活，平稳，锁定可靠，不应有影响使用的缺陷。 6.2输出接
O
应配置数字通信输出接台 7计量器具控制 7.1检定条件 7.1.1检定用设备 7.1.1.1标准中性滤光片三片（几何尺寸与被检仪器适应）
ON
a）透射比分别约为71%，50%，34%（用于光通道有效长度为反射来回计程的烟度计，应约为84%，71%，58%)；
b）透射比值按可见光（460~760）nm范围中实测透射比值加权计算（见附录A）； c）透射比的扩展不确定度应不大E6%(透射比绝对量），k=2。
7.1.1.2数字式时间间隔测量仪
分辨力0.01s。 7.1.1.3标准镍铬-镍硅软线热电偶
a）测量范围（10～150）℃； b）不确定度2.0℃。
出
7.1.1.4油恒温槽
迎迎
①应注意不能与烟室管壁温度值混淆。
开宝财克
3 JJG9762010
m10.0：式糖价ss.
温差0.5℃。
7.1.1.5V数显温度计（铂电阻传感器）系器外：一不8.8.
a）测量范围（10~150)℃； 公 b）准确度0.5级。
7.1.1.6柴油发动机转速表校准装置 的不人妞拍量妞
a）转速范围不小于（500~5000）/min量01量显持 b）示值误差士1%。
D美直更产A.
不
7.1.2检定环境条件 7.1.2.1相对湿度≤85%。 7.1.2.2温度：0~40)℃。 7.1.2.3电源电压：AC(220士22)V。 7.1.2.4检定应在周围无影响测量的污染、振动、噪音和电磁干扰的环境下进行。 7.2检定项目
BTIRHIVCHOD 其的代品盛车产带
真邮
美示惠鞋
要木用蔽
检定项目见表1。
贩长
表1 检定项目览表
首次检定
检定项目
使用中检验
后续检定
示值范围分辨力最大允许误差
+ + + + + + + + +
+ + + +
+ + + + + + + + + + + + +
5.1 吸收比
重复性零点漂移示值范围分辨力
+ + + +
5. 2 光吸收系数
示值的不一致性
5.3 5. 4 5.5 5.6 6.1 6.2
测量电路的响应时间烟气温度示值误差
油温示值误差转速示值误差
外观数字通信输出接口
十
+
注：“十”表示应检定项目，“一”表示可不检定项目，
7.3检定方法 7.3.1外观及输出接口
0）苹量
通过目测和手感，并根据使用说明书，按6.1条、6.2条规定的各项内容进行检查。 7.3.2吸收比N 7.3.2.1按烟度计使用说明书规定开机预热。
能家实出急营室已单
4
