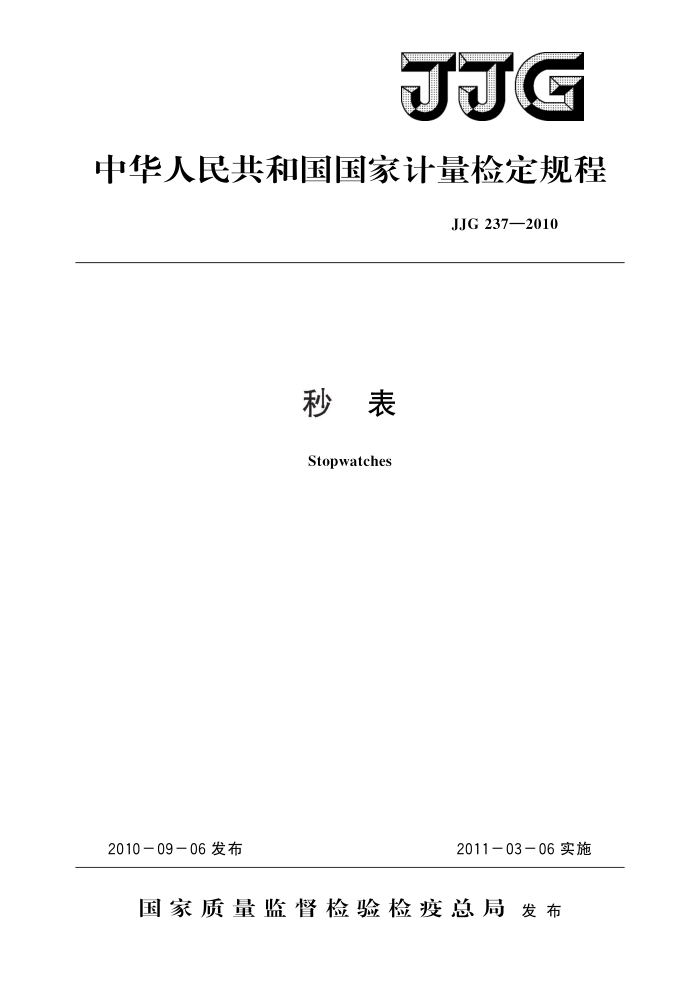

JJG
中华人民共和国国家计量检定规程
JJG237—2010
秒表
Stopwatches
2010-09-06发布
2011-03-06实施
国家质量监督检验检疫总局发布 JJG237—2010
秒表检定规程 Verification Regulation of
JJG237—2010 代替JJG237—1995
JJG238—1995 的附录3
Stopwatches
本规程经国家质量监督检验检疫总局于2010年9月6日批准，并自
2011年3月6日起施行。
归口单位：全国时间频率计量技术委员会起草单位：中国计量科学研究院
本规程委托全国时间频率计量技术委员会负责解释 JJG 237—2010
本规程起草人：
王伟波（中国计量科学研究院）宁大愚（中国计量科学研究院） JJG237—2010
目 录
范围· 引用文献· 术语及定义·
(1) (1) (1) (1) (2) (2) (2) (3) (3) (4) (4) (4) (5) (9) (9) (10) (12)
1 2 3 4 概述· 5 计量性能要求 5.1电子秒表
5.2 机械秒表· 5.3指针式电秒表 5.4数字式电秒表
通用技术要求计量器具控制
6 A
.
7.1检定条件.. 7.2检定项目和检定方法 7.3 检定结果的处理 7.4检定周期附录A检定证书内页格式附录 B 检定结果通知书内页格式 JJG237—2010
秒表检定规程
1范围
本规程适用于秒表（电子秒表、机械秒表、指针式电秒表和数字式电秒表）的首次检定、后续检定及使用中检验。
2引用文献
JJF1001一1998通用计量术语及定义 JF1002一1998国家计量检定规程编写规则 JJF1180一2007时间频率计量名词术语及定义 GB/T22773—2008机械秒表 GB/T22778—2008 液晶数字式石英秒表使用本规范时，应注意使用上述引用文献的现行有效版本
3术语及定义 3.1日差dayerror
电子秒表所测时间间隔为1天时的测量误差。 3.2时基timebase
数字式电秒表测量时选用的单位时间。 3.3时基偏差timeoffset
时基实际值与标称值之差。 3.4时基准确度timebaseaccuracy
时基偏差的最大范围，用不带符号的相对值表示。 3.5固有误差inherenterror
指针式电秒表内传动机构引入的误差。
4概述
秒表是一种简单的时间间隔计量器具，分为电子秒表、机械秒表和电秒表。 电子秒表的主振源为石英晶体振荡器，测量结果以液晶数字显示，最小显示位一般
为10ms，少数为1ms。测量误差主要来源于石英晶体振荡器的频率准确度
机械秒表的主振源为机械振荡的游丝，通过传动齿轮带动指针在度盘上旋转，用度盘上的刻度显示测量结果。最小刻度一般为0.1s或0.2s，个别的为0.01s或0.02s。 测量误差来源于游丝振荡周期的准确度、传动齿轮的间隙和摩擦力。
电秒表有两种：指针式和数字式。 指针式电秒表利用50Hz，220V（或110V）的市电驱动微型电机，通过离合器带动
指针在度盘上旋转，用度盘上的刻度显示测量结果。离合器的吸合与断开由被测信号通
1 JJG 237—2010
过表内的继电器进行控制。测量误差来源于市电频率的准确度和继电器的动作延时
数字式电秒表的测量功能与指针式电秒表相同，区别是主振源改用常温石英晶体振荡器及用数字显示测量结果，大大减小了测量误差，
电子秒表和机械秒表广泛用在化学分析、运动比赛及要求不高的计时领域。电秒表主要用于测量各种继电器、电磁开关、机械触点的吸合、释放、转换的动作时间。
5 计量性能要求 5.1电子秒表 5.1.1测量分辨力：
多数电子秒表只有一种分辨力：0.1s、0.01s或0.001s。 少数采用两种分辨力：0.01s和1S，限定一个时间间隔T，，若所测间隔为T。，则有： T 5.1.2测量误差
见表1所示。
表1电子秒表的最大允许误差
测量间隔 10 s 10 min 1 h 1 d
最大允许误差 ±0.05 s ±0.07 s ±0.10 s ±0.5s（即日差）
5.2机械秒表
在机械秒表的国家标准中，以秒针跳动量代替分辨力。 机械秒表的分类等级、分辨力和最大允许误差如表2所示。
表2机械秒表的最大允许误差
项 目所测时间间隔（度盘满度值）等级 分辨力
最大允许误差/s
2 min 4 min 15 min 30 min 60 min 3 s
6 s
30 s
60 s
0.01 s ±0.24 0.02 s 0.1 s 0.2 s 0.1 s 0.2 s 0.1 s 0.2 s
±0.1
±0.1
±0.3
优等
±0. 4 ±0.6
±0.2
±0.6 ±1. 2
±0. 4
±0.6 ±1. 0
±0.3
一等
±1. 0 ±1. 8
±0. 4
±0.3
±0.8 ±1. 6
合格
±1. 6 ±2. 4
±0. 4
2 JJG237—2010
5.3指针式电秒表
目前使用的指针式电秒表有两类，每类有两种型号。第一类是401型和405型，两者功能相同，测量范围不等；第二类是407型和408型，两者功能、测量范围一样，只是使用方式不同，后者可装在控制系统中。 5.3.1测量范围
401型电秒表：（0~60）s 分两个度盘：大度盘（0～1）S
小度盘（1～60）s
405型电秒表：（0~600）s 分三个度盘：大度盘（0～1）S
中度盘（1～60）s 小度盘（60～600）s
407（408）型电秒表：（0～10）s
5.3.2测量误差
最大允许误差按下式估算：
△Tmx=±(AXT+△)
(1)
式中：A 测量时电源频率准确度；
T——所测时间间隔; △——固有误差。
401（405）型：△=±6ms 407（408）型：△=±30ms
5.3.3工作模式与测量功能
（1）连续性：一对空接点的闭合持续期；
一对空接点的断开持续期；两对空接点先后闭合时的时间间隔；两对空接点先后断开时的时间间隔
（2）触动性：两对空接点瞬间闭合或断开时的时间间隔。 407（408）型电秒表只有一种测量功能：一对空接点的断开持续期，
5.4数字式电秒表 5.4.1测量范围及可用时基
范围：0.1ms~9999.9s 时基：0.1ms、1ms、10ms、100ms和1s
5.4.2测量误差
最大允许误差：△Tx=士（A×T十t。）
(2)
式中：A—时基准确度；
T——所测时间间隔； To 测量时选用的时基。
5.4.3工作模式与测量功能
3 JJG237—2010
同指针式电秒表。
6通用技术要求 6.1受检秒表应标有名称（电子秒表和机械秒表可无）、型号、制造厂、出厂编号。 6.2其他要求
秒表的启动、停止按钮，功能开关灵活可靠。输入端口应有清晰标志。 6.3首次检定时要携带使用说明书，后续检定时要携带上次的检定证书（复印件）。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。秒表修理后的检定，按首次检定进行。 7.1检定条件 7.1.1检定用设备 7.1.1.1秒表检定仪
用于检定电子秒表和机械秒表。 （1）通过秒表夹具内电磁铁的两次动作，给出标准时间间隔，范围：1s～1h或
1s～1d（不具有检定日差的数字时钟除外）。
夹具引人的最大允许误差：士3ms （2）配有用于检定日差的数字时钟利用连续运行的数字时钟在某一时刻启动电子秒表，到第二天的同一时刻停止秒
表，由此得出日差。相邻两次启动（或停止）两块秒表的间隔△T≤2min。
（3）检定仪内晶体振荡器频率的准确度A≤5×10-7 （4）检定仪给出标准时间间隔T。的最大允许误差：
△Tomax=±(AXT。+3ms)
(3)
7.1.1.2日差测量仪或校表仪
用于快速测量电子秒表的日差，最大允许误差：士0.05S
7.1.1.3指针式电秒表检定仪
用于检定指针式电秒表的固有误差（1）标准源取自与被检表同时使用的220V交流信号的周期，输出时间间隔的范围
?
及信号形式满足被检电秒表的测量要求。
（2）输出时间间隔的最大允许误差：土0.6ms（不包含标准源引入的误差）。 7.1.1.4标准时间间隔发生器
用于检定数字式电秒表。 （1）输出时间间隔范围：满足检定要求（2）输出信号类型：单路输出：正、负脉冲宽度双路输出：两个正脉冲的时间间隔
两个负脉冲的时间间隔
