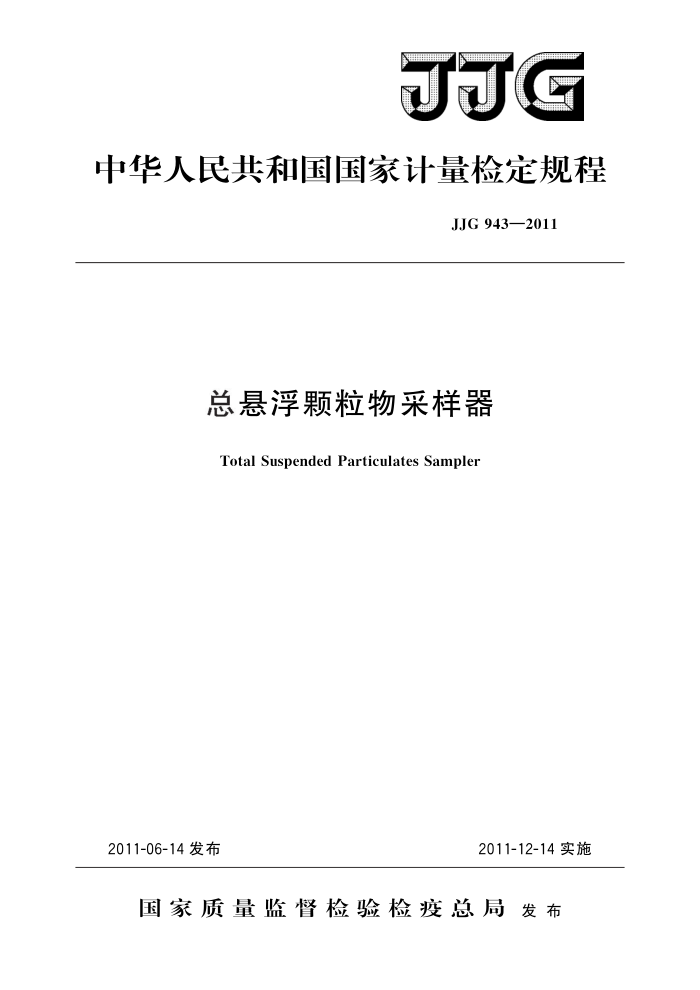

JJG
中华人民共和国国家计量检定规程
JJG 943—2011
总悬浮颗粒物采样器
Total SuspendedParticulates Sampler
2011-12-14实施
2011-06-14发布
国家质量监督检验检疫总局发布 JJG 943—2011
总悬浮颗粒物采样器检定规程
JJG 943—2011 代替JJG943—1998
Verification Regulation of Total
SuspendedParticulates Sampler
本规程经国家质量监督检验检疫总局于2011年6月14日批准，并自
2011年12月14日起施行。
归口单位：全国环境化学计量技术委员会主要起草单位：上海市计量测试技术研究院
参加起草单位：青岛市计量测试所
青岛恒远科技发展有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG 943—2011
本规程主要起草人：
刘悦（上海市计量测试技术研究院）丁臻敏（上海市计量测试技术研究院）夏春 (青岛市计量测试所)
参加起草人：
胡俊磊（上海市计量测试技术研究院）
王丕征（青岛恒远科技发展有限公司） JJG943—2011
目 录
1 范围· 2 概述· 3
1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (5) (5) (6) (7) (8)
计量性能要求 3.1 流量示值误差· 3.2 流量重复性·· 3.3 流量稳定性·. 3. 4 计时误差 3.5 温度示值误差· 3.6 大气压示值误差· 3.7 进气口尺寸偏差 3.8 负载能力. 4 通用技术要求 4.1 外观·· 4.2 绝缘电阻·· 4.3 绝缘强度 5计量器具控制 5.1 检定条件 5. 2 检定项目. 5.3 检定方法. 5.4检定结果处理· 5.5 检定周期·· 附录A检定证书内页格式附录B检定结果通知书内页格式附录 C 检定原始记录格式 J.JG943—2011
总悬浮颗粒物采样器检定规程
1范围
本规程适用于总悬浮颗粒物采样器的首次检定、后续检定和使用中检查。
2概述
总悬浮颗粒物采样器指能够采集空气动力学当量直径100m颗粒物的采样器。
其基本原理是：使一定体积的空气恒速通过已知质量的滤膜时，悬浮于空气中的颗粒物被阻留在滤膜上：根据滤膜增加的质量和通过滤膜的空气体积：确定空气中总悬浮颗粒物的质量浓度，并可用于测定颗粒物中的金属、无机盐及有机污染物等组分。
总悬浮颗粒物采样器主要由采样头、滤料采样夹、抽气动力装置、流量传感器、温
度传感器以及时间控制器等部分组成
3计量性能要求
3.1流量示值误差
流量示值误差应不超过土5%。 3.2流量重复性
流量重复性应不大于2%。 3.3流量稳定性
在6h内的采样流量变化应不大于5% 3.4计时误差
采样时间20min的计时误差应不超过士1s。 3.5温度示值误差
温度示值误差应不超过士1.0℃。 3.6大气压示值误差
大气压示值误差应不超过士500Pa。 3.7进气口尺寸偏差
进气口尺寸偏差应不超过士2.0%。 3.8负载能力
采样口附加4kPa～6kPa的负载，采样流量变化应不大于5%。
4通用技术要求 4.1外观 4.1.1仪器外观应无影响采样器正常工作的损伤。主机外壳周围均匀对称分布，滤膜托网平整 4.1.2仪器结构完整，连接可靠，各旋钮应能正常调节。
1 JJG943—2011
4.1.3显示部分应显示完整清晰。 4.1.4仪器名称、型号、制造年月、编号及制造厂名称应齐全、清晰，国产仪器应具备制造计量器具许可证标志和编号。 4.2绝缘电阻
仪器的电源插头与外壳间的绝缘电阻应大于20M2。 4.3绝缘强度
仪器应能承受交流电压1.5kV、50Hz及试验电流5mA，历时1min的试验。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 5.1检定条件 5.1.1环境条件
环境温度：10℃35℃。 环境湿度：相对湿度不大于85%。 电源电压：交流电压（220土22）V。
5.1.2检定用设备
（1）大流量孔口流量计：应包括1050L/min这个流量点，在此点流量相对误差应不超过士1%。
（2）中流量孔口流量计：应包括100L/min这个流量点，在此点流量相对误差应不超过士1%。
（3）温度计：范围0～50℃，分度值不大于0.2℃，示值误差不超过土0.5℃。 （4）空盒气压表：范围87kPa～105kPa，允许误差士200Pa。 （5）秒表：分辨力不大于0.1s，示值误差24h优于1s。 （6）游标卡尺：示值误差不超过士0.02mm。 （7）压力计：范围0～10kPa，2.5级。 （8）绝缘电阻表：10级（500V）。 （9）耐压测试仪：≥1.5kV，5级。
5.2检定项目
检定项目如表1所示。
表1检定项目
检定项目流量示值误差流量重复性流量稳定性计时误差温度示值误差
首次检定
后续检定
使用中检查
+ + + + +
+ +
+ +
+ +
2 JJG943—2011 表1(续)
检定项目大气压示值误差进气口尺寸偏差
首次检定
后续检定
使用中检查
+ + + + + +
+ + + + +
一
负载能力外观绝缘电阻绝缘强度注：1凡需检定的项目用“十”表示，不需要检定的项目“一 ”表示。
+
2经安装及修理后的计量器具，其检定原则上须按首次检定进行。
5.3检定方法 5.3.1外观检查
按4.1.1～4.1.4要求进行。目测观察，并调节各旋钮确认工作正常。 5.3.2绝缘电阻
在仪器电源未接通的状态，开关置于“开”的位置，将绝缘电阻表的接线端分别连接到仪器电源插头相线、中线的连线与机壳上，施加500V直流试验电压，稳定5s 后，读取绝缘电阻表的绝缘电阻值，应符合4.2的要求。 5.3.3绝缘强度
仪器处于非工作状态，开关置于接通位置，用耐压测试仪在电源相线、中线的连线与地线端加试验电压，试验电压为频率50Hz的基本正弦波交流电压，泄漏电流最大不超过5mA。试验时，电压的起始值应不大于规定值的50%，然后逐渐升到1.5kV，保持1min后平稳下降到零，不应出现飞弧和击穿现象。 5.3.4进气口尺寸偏差的检定 5.3.4.1 依据图1和图2，用游标卡尺检定总悬浮颗粒物采样器采样口的尺寸。
3
12 3 .
811
7
[6
15
图1大流量总悬浮颗粒物
图2中流量总悬浮颗粒物
采样器采样口示意图
采样器采样口示意图
5.3.4.2 按公式（1）计算进气口尺寸偏差△L，取最大偏差为检定结果，应符合3.7 的要求。
