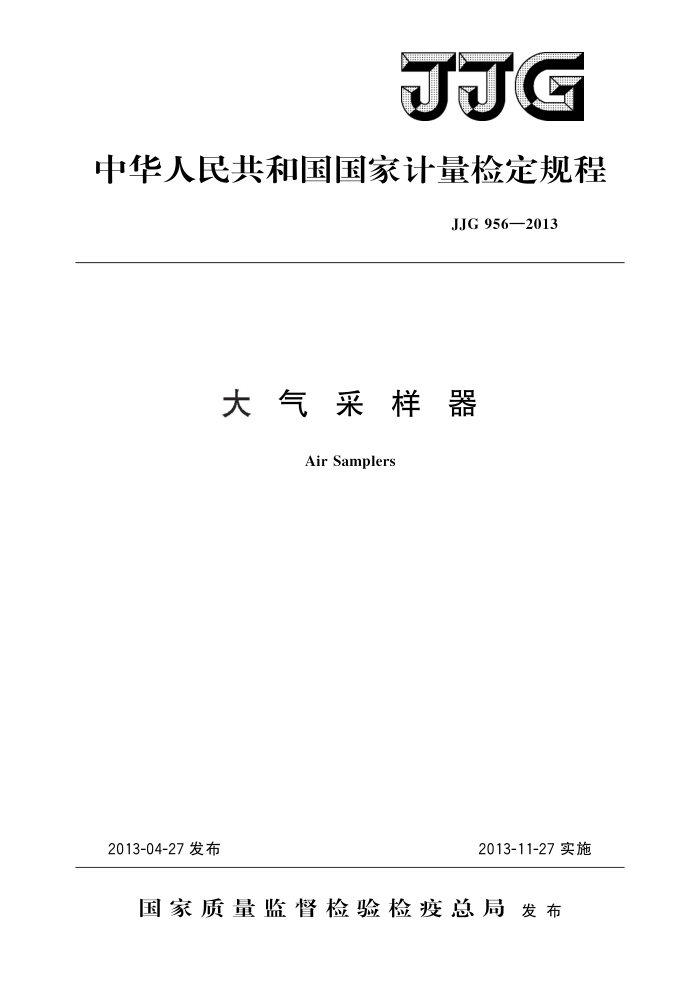

JJG
中华人民共和国国家计量检定规程
JJG956—2013
大气采样器
Air Samplers
2013-11-27实施
2013-04-27发布
国家质量监督检验检疫总局发布 JJG 956—2013
大气采样器检定规程 VerificationRegulation of
JJG 956—2013 代替JJG956—2000
Air Samplers
归口单位：全国环境化学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：江西省计量测试研究院
青岛市计量测试所
青岛崂山应用技术研究所
广州新仪仪器有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG 956—2013
本规程主要起草人：
张文阁（中国计量科学研究院）修宏宇（中国计量科学研究院）
参加起草人：
杨宇哲（江西省计量测试研究院）刘俊杰（中国计量科学研究院）夏春 (青岛市计量测试所) 梁永（青岛崂山应用技术研究所）季学林（广州新仪仪器有限公司） JJG 956—2013
目 录
引言 1 范围·
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (6) (6) (7) (9)
引用文件· 3 概述·
2
计量性能要求通用技术要求· 计量器具控制
4
5 6
6 1 检定条件. 6 2 检定项目.. 6 3 检定方法 6 4 检定结果的处理 65 检定周期· 附录A检定原始记录格式附录 B 检定证书/检定结果通知书内页格式
- JJG 956—2013
引言
本规程以JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》为基础性规范进行修订。
本规程代替JJG956一2000《大气采样器》。 与JJG956一2000的版本相比，除编辑性修改外，本规程主要技术变化如下：
增加了“负载状况下流量示值误差”的检定；增加了“负载状况下流量重复性”的检定；
一
一增加了“负载状况下流量稳定性”的检定；一增加了“温度示值误差”的检定。
II JJG956—2013
大气采样器检定规程
1范围
本规程适用于大气采样器的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T17061一1997作业场所空气采样仪器的技术规范 HJ/T375一2007环境空气采样器技术要求及检测方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
大气采样器（以下简称仪器）是采集大气中气态或蒸气样品的仪器，其工作原理是用采样泵抽取样品，通过不同的稳流措施及同步计时的方法，达到定量采集。根据仪器的承受负载能力，仪器分为A类（承载05kPa）和B类（承载45kPa）。
仪器由收集器、流量系统和抽气动力系统三部分构成。收集器分为吸收管、滤料采样夹、固体颗粒采样管、用于采集少量的气态污染物的采气管、注射器、真空瓶等。流量系统通常采用转子流量计测定气体流量，还可装配流量调节装置、定时控制装置及温度控制装置等。抽气动力系统实际上是一个真空抽气系统，通常由电动真空泵、刮板泵、薄膜泵、电磁泵或其他抽气泵等组成，见图1。
定时控制装置、流量调节装置、温度
控制装置等
抽气动力系统
收集器
流量系统
图1大气采样器结构简图
4计量性能要求
A类与B类仪器计量性能均应满足表1要求。 JJG956—2013
表1仪器计量性能要求
计量性能要求
检定项目流量示值误差流量重复性流量稳定性计时误差控温稳定性” 温度示值误差
±5% ≤2% M5% ±0 2% ≤2℃ ±2℃
没有控温功能的仪器，此项免检，
5通用技术要求 51常规检查 511仪器结构完整，连接可靠，各旋钮应能正常调节。仪器外观应无影响仪器正常工作的损伤，显示部分清晰完整。仪器说明书应对仪器流量及仪器承载能力进行说明 512仪器铭牌清晰标明仪器名称、型号、出厂年月、编号、制造计量器具许可证标志及制造厂名称。 52气密性检查
在仪器运转状态下，将系统入口密封，采样流量计的浮子应逐渐下降到零。 53绝缘电阻检查
电源端子与仪器外壳金属件之间的绝缘电阻应不小于20MQ。 6计量器具控制 61 检定条件 611环境条件 6111 环境温度（15～35）℃，温度波动不超过士2℃/h。 6112 环境湿度≤85%RH。 6113 交流电源电压（220士22）V，电源频率（50士1）Hz。 612 检定过程中所需计量器具及配套设备 6121 皂膜流量计：工作范围（0～6）L/min，准确度等级不低于10级。 6122 温度计：范围（0～50）℃，最大允许误差不超过士03℃。 6123 秒表：分度值不大于01S。 6124 真空压力表：压力测量上限10kPa，准确度等级不低于15级。 6125 空盒气压计：量程范围（800～1060）hPa，最大允许误差士02hPa。 6126 绝缘电阻表：额定电压500V，准确度等级10级。 622 检定项目
检定项目见表2。
2 JJG956—2013
表2 检定项目一览表首次检定
检定项目常规检查气密性检查绝缘电阻检查流量示值误差流量重复性流量稳定性计时误差控温稳定性控温误差注： 1.“十”为需要检定项目，“二”为不需要检定项目。 2.后续检定包括修理后的检定，若对计量性能有重大影响时，按首次检定进行。 3对于使用直流电源的仪器不需进行绝缘电阻检查
后续检定
使用中检查
+ + + + + + + + +
+ + + + + + + + +
+ +
+
+
+
63检定方法 631常规及气密性检查
按51进行常规检查，按52进行仪器气密性检查 632绝缘电阻检查
仪器处于非工作状态，开关置于接通位置，将绝缘电阻表的接线端分别接到仪器电源插头的相线与机壳上，施加500V直流试验电压，稳定5s后，读取绝缘电阻表指示的绝缘电阻值。 633流量示值误差的检定
对流量可调节的仪器在满量程范围内的80%、60%、30%附近选取3点流量值进
行检定；对只有1个流量值的仪器只检定该点流量。有控温功能的仪器将温度设定为实验室环境温度。 6331空载状态下流量示值误差的检定
除去仪器收集器及干燥瓶，将被检仪器的入气口与皂膜流量计的出气口相连（见图2所示检定线路框图）。仪器稳定后，分别调节采样流量到相应检定点。测定气体通过皂膜流量计固定体积V的时间t，同时记录实验环境的气压和温度，按公式（1）计算出皂膜流量计的工况流量QR。
V×60
(1)
QR
式中：
皂膜流量计的体积，mL；气体通过皂膜流量计固定体积的时间，S。
V.
3
