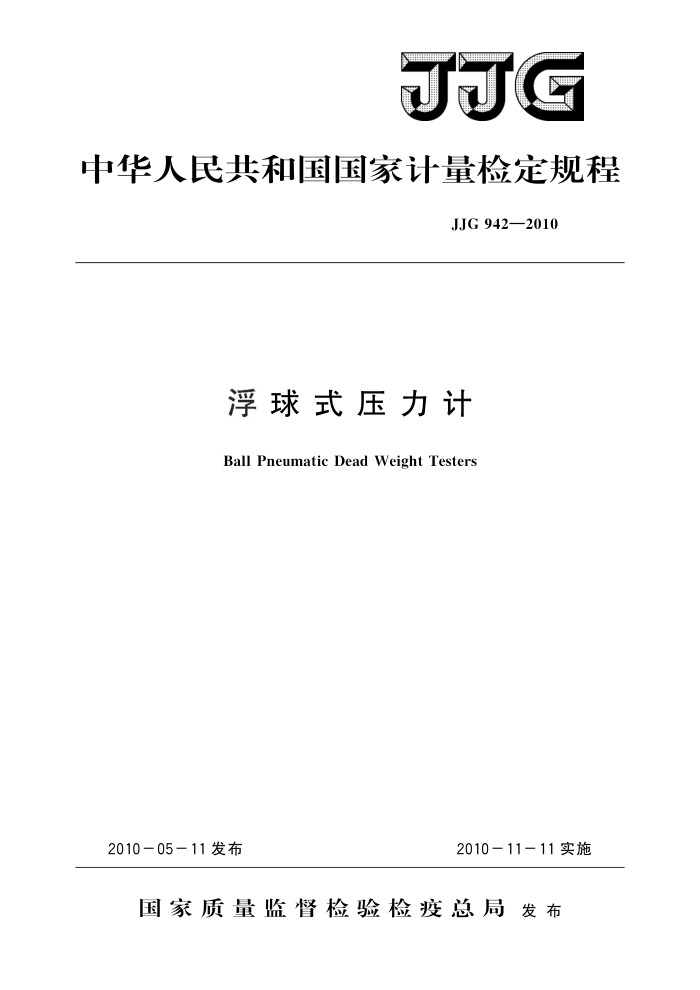

JJG
中华人民共和国国家计量检定规程
JJG942—2010
浮球式压力计
Ball Pneumatic Dead Weight Testers
2010-05-11发布
201011-11实施
国家质量监督检验检疫总局发布 JJG942—2010
浮球式压力计检定规程 Verification Regulation of Ball Pneumatic
JJG 942—2010 代替JJG942—1998
Dead Weight Testers
本规程经国家质量监督检验检疫总局于2010年5月11日批准，并自
2010年11月11日起施行。
归口单位：全国压力计量技术委员会起草单位：上海市计量测试技术研究院
山东省计量科学研究院江苏省计量科学研究院
本规程委托全国压力计量技术委员会负责解释 JJG942—2010
本规程起草人：
胡安伦（上海市计量测试技术研究院）马堃 （山东省计量科学研究院) 屠立猛 （上海市计量测试技术研究院）张 强 （江苏省计量科学研究院） JJG942—2010
目
录
1 范围 2 引用文献 3 概述· A
(1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (6) (8) (8) (9) (10) (12) (14) (16) (18)
计量性能要求 4. 1 准确度等级 4. 2 浮球有效面积· 4.3 专用码、码架（含浮球）质量 4. 4 垂直度 4. 5 鉴别力· 4.6 气源变化影响· 4. 7 浮球有效面积周期变化率 5 通用技术要求 5.1 外观 5. 2 专用码和码架· 5.3 浮球工作的稳定性 6 计量器具控制. 6.1 检定项目.. 6.27 检定条件.. 6.3 检定方法· 6.4 检定结果的处理 6.5 检定周期· 附录A 压力流量关系的测定方法附录 B 中国各主要城市空气浮力修正系数（β）参考值附录C 中国各主要城市重力加速度参考值附录D 浮球式压力计检定记录格式附录E 浮球式压力计检定证书、检定结果通知书格式附录F 浮球式压力计使用须知 JJG942—2010
浮球式压力计检定规程
1范围
本规程适用于测量范围上限2kPa～10MPa的浮球式压力计的首次检定、后续检定和使用中检验。
2引用文献
本规程引用下列文献： JJG99一2006础码检定规程使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
浮球式压力计主要由浮球、喷嘴、码架、专用码、流量调节器、气体过滤器和底座等组成。
浮球式压力计是利用一枚精密的圆球置于圆筒形或圆锥形喷嘴口，码架和专用码作用于球体的顶端，气体通过流量调节器和过滤器喷向球体，喷嘴内的压力作用在球体下部使圆球在喷嘴内浮起。当气体作用在浮球上的力与浮球、础码架和专用础码的重力相平衡时，浮球式压力计就能输出一个稳定而准确的压力。
浮球式压力计按流量调节方式分为流量手动调节浮球式压力计和流量自动调节浮球式压力计两种。如图1、图2所示。
10
12
支
13
14
16
15
图1流量手动调节浮球式压力计结构示意图
1一气源；2一气源开关；3一流量计调节阀门；4一流量计；5一水平泡；6一专用码；
7—础码架；8—浮球；9—喷嘴；10—压力稳定器；11—输出开关；12—输出；
13一过滤器；14一流量稳定器；15一底座；16一调平脚
1 JJG942—2010
10
11
12
13
图2流量自动调节浮球式压力计结构示意图
1一气源；2—气源开关；3一水平泡；4—专用码；5—码架；6一浮球；7—喷嘴；8—压力稳定器；
9一输出开关；10一输出；11一调平脚；12一流量调节器（自动）；13一底座
计量性能要求
4
4.1 准确度等级
浮球式压力计的准确度等级和最大允许误差应符合表1的规定。
表1准确度等级和最大允许误差
最大允许误差
准确度等级 测量范围上限
测量范围上限>25kPa～10MPa
≤2kPa～25kPa
压力值在测量范围上限10%以 压力值在测量范围上限10%以
0.02级 ±0.02%FS 上时，为实际测量压力值的 下时，为测量范围上限10%的
±0.02%
±0.02%
压力值在测量范围上限10%以 压力值在测量范围上限10%以
0.05级 ±0.05%FS 上时，为实际测量压力值的 下时，为测量范围上限10%的
±0.05%
±0.05%
4.2浮球有效面积
浮球式压力计浮球有效面积的最大允许误差应符合表2的规定。
2 JJG 942—2010
表2浮球有效面积最大允许误差
准确度等级 0.02级 0.05级
浮球有效面积最大允许误差
±0.01% ±0.02%
专用码、码架（含浮球）质量浮球式压力计专用磁码、码架（含浮球）质量的最大允许误差应符合表3的
4.3
规定。
表3专用码、码架（含浮球）质量最大允许误差
专用础码、础码架（含浮球）质量最大允许误差
准确度等级 0.02级 0.05级
±0.008% ±0.02%
4. 4 垂直度
浮球式压力计浮球喷嘴中心线与水平面垂直度的偏差应符合表4的规定。
表4垂直度
准确度等级 0.02级 0.05级
垂直度不大于
2' 5'
4.5鉴别力
浮球式压力计的鉴别力应小于能产生相当于最大允许误差10%压力的础码质量值 4.6气源变化影响 4.6.1压力变化影响
对于流量自动调节浮球式压力计，当气源压力在生产厂商规定的范围内变化时，浮
球式压力计输出压力的变化量应符合表5的规定。
表5压力变化影响
准确度等级 0.02级 0.05级
输出压力变化不大于
0.005% 0.02%
4.6.2流量变化影响
对于流量手动调节浮球式压力计，当气源流量在0.5个分度范围内变化时，浮球式压力计输出压力的变化量应符合表6的规定。
表6流量变化影响
准确度等级 0.02级 0.05级
输出压力变化不大于
0.005% 0.02%
3 JJG942—2010
4.7浮球有效面积周期变化率
浮球有效面积周期变化率是指本次和上周期检定有效面积的差值与上周期检定有效面积的比值。
检定后，浮球式压力计浮球有效面积周期变化率应符合表7的规定。
表7浮球有效面积周期变化率
准确度等级 0.02级 0.05级
浮球有效面积周期变化率不大于
0.01%/年 0.02%/年
5 通用技术要求
5.1外观 5.1.1浮球式压力计底座的铭牌上应标有名称、型号、仪器编号、测量范围、准确度等级、制造商名称和出厂日期等标记。 5.1.2浮球式压力计的喷嘴和浮球表面应洁净、光滑，不得有影响计量性能的锈蚀、 疤痕、毛刺等缺陷。 5.1.3浮球式压力计的底座上应有完好的水准仪和水平调节螺钉。 5.2专用础码和磁码架 5.2.1 专用础码和磁码架上应标有仪器编号、压力标称值以及专用础码的顺序编号。 5.2.2 同一标称值的专用础码一般应具有相同的形状和尺寸。 5.2.3 专用础码和码架有调整腔的，调整塞不得高于专用础码和码架的表面。 5.2.4专用磁码和础码架应选用无磁金属材料。 5.3浮球工作的稳定性
浮球式压力计在全量程范围内，浮球工作应平稳，不应有影响计量性能的跳动或抖动现象。 6 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。
6.1检定项目
浮球式压力计的检定项目见表8。
表8检定项目
检定项目
首次检定
后续检定
使用中检验
5.1外观 5. 2 专用码和码架 5.3浮球工作的稳定性 4.2浮球有效面积 4. 3 专用码、码架（含浮球）质量 4
+ + + + +
+ + + + +
+ + +
