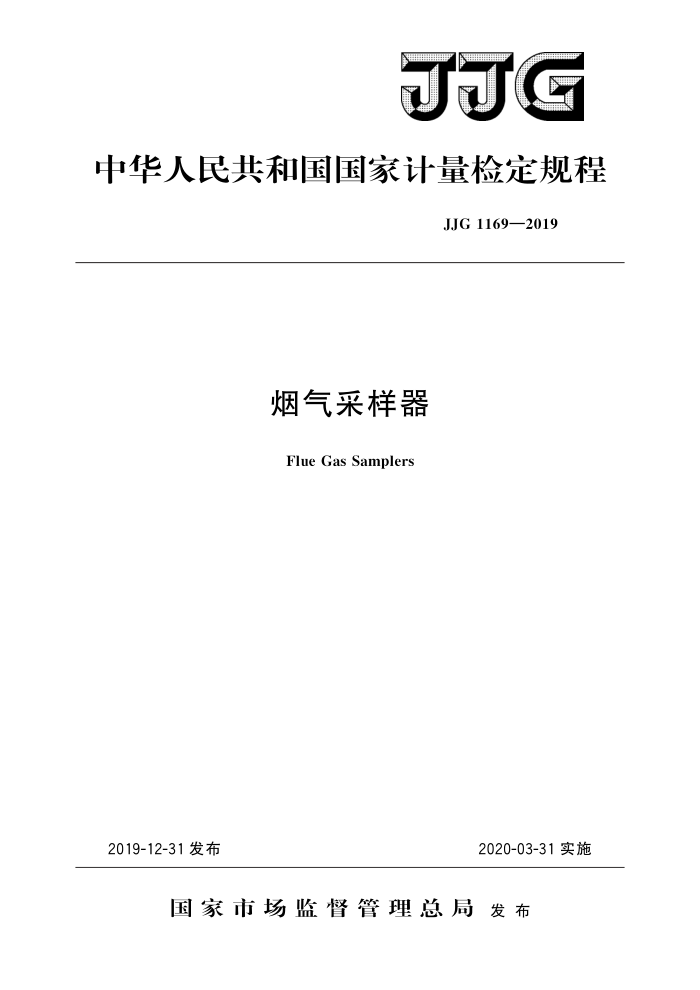

JJG
中华人民共和国国家计量检定规程
JJG1169—2019
烟气采样器
Flue Gas Samplers
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG1169—2019
烟气采样器检定规程 Verification Regulation of
JJG 1169—2019
Flue Gas Samplers
归口单位：全国环境化学计量技术委员会主要起草单位：青岛市计量技术研究院
青岛海纳光电环保有限公司中国测试技术研究院
中国计量科学研究院
参加起草单位：河北省计量科学研究所
青岛明华电子仪器有限公司
青岛博睿光电科技有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG1169—2019
本规程主要起草人：
夏春 (青岛市计量技术研究院) 曲中华（青岛海纳光电环保有限公司）甘蓉 (中国测试技术研究院) 张文阁（中国计量科学研究院）
参加起草人：
方静（河北省计量科学研究所）窦灏（青岛明华电子仪器有限公司）郭振锋（青岛博睿光电科技有限公司） JJG1169—2019
目 录
引言 1 范围 2 概述· 3 计量性能要求 3.1流量示值误差· 3.2流量重复性 3.3 流量稳定性 3.4 计时误差 3.5 流量计前温度示值误差 3.6 流量计前压力示值误差， 3.7 大气压示值误差·.
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (6) (6) (7) (9)
通用技术要求· 4. 1 外观及通电检查
4
抽气能力· 4.3 气密性 4.4 绝缘电阻 5 计量器具控制 5. 1 检定条件…· 5. 2 检定项目 5.3 检定方法· 5. 4 检定结果处理· 5.5 检定周期附录A烟气采样器检定记录格式附录B 检定证书/检定结果通知书内页格式
4.2
- JJG1169—2019
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》编写。
本规程参考了GB/T16157《固定污染源排气中颗粒物测定与气态污染物采样方法》和HJ/T47《烟气采样器技术条件》的相关技术要求和方法编制。
本规程为首次发布。
Ⅱ JJG1169—2019
烟气采样器检定规程
1范围
本规程适用于采集烟道、烟窗及排气筒等固定污染源排气中的气态污染物且采样流量不大于2.0L/min的烟气采样器的首次检定、后续检定及使用中检查
2概述
烟气采样器是采集烟道、烟窗及排气简等固定污染源排气中有害成分（SO2、 NO，、NH3、Hg等）的专用采样仪器，主要由流量测量及控制系统、抽气泵、采样管路及吸收装置等组成。
烟气采样器（以下简称仪器）的工作原理是利用抽气泵以设定的流量将样品气体经采样管路抽到吸收装置中，由测量控制系统根据各种传感器检测到的流量、压力、温度等参数加以运算，控制抽气泵保持相应的采样流量，按照设定的采样时间，完成定量采集的要求。
3计量性能要求
3.1流量示值误差
±5%。 3.2流量重复性
2%. 3.3流量稳定性
5%. 3.4计时误差
±2 s. 3.5流量计前温度示值误差
±2℃。 3.6流量计前压力示值误差
±0.5kPa。 3.7大气压示值误差
±0.5kPa。 4通用技术要求 4.1外观及通电检查 4.1.1仪器应结构完整、各部件齐全并可靠连接，无影响仪器正常工作的外部损伤。 4.1.2仪器接通电源后，各按键、开关应调节灵活，数字显示应清晰、完整。 4.1.3仪器铭牌应有名称、型号、出厂编号、制造日期、测量范围、最大允许误差、
1 JJG1169—2019
制造厂名称等标识。 4.2抽气能力
当系统负载20kPa时，流量不小于1.0L/min。 4.3气密性
当系统负压为13kPa时，1min内压力下降不得大于150Pa。
4.4绝缘电阻
仪器的电源插头与仪器外壳之间的绝缘电阻应不小于20M2。 5计量器具控制 5.1检定条件 5.1.1环境条件 5.1. 1.13 环境温度：（1030）℃。 5.1.1.2 相对湿度：≤85%。 5.1.1.3无影响仪器正常工作的电磁干扰。 5.1.2 检定用标准器及设备 5.1.2.1 流量标准器或装置：工作范围应覆盖被检仪器的流量范围，最大允许误差为 ±1%。 5.1.2.2 秒表：分辨力0.01S。 5.1.2.3 大气压力计：范围（80～106）kPa，最大允许误差为士250Pa。 5.1.2.4 数字压力计：范围（一40～40）kPa，准确度级别不低于0.2级。 5.1.2.5 温度计：范围（050）℃，示值误差不超过士0.5℃。 5.1.2.6 绝缘电阻表：输出电压500V，准确度级别不低于10级。 5.2 检定项目
检定项目见表1。
表1 检定项目表首次检定
检定项目外观及通电检查大气压示值误差
后续检定 +
使用中检查
+ + + + + + + + +
+ + + +
+ + + + + + + +
流量计前温度示值误差
流量示值误差流量重复性流量稳定性计时误差
+ +
流量计前压力示值误差
抽气能力
2 JJG1169—2019
表1(续) 首次检定
使用中检查
检定项目气密性绝缘电阻
后续检定
+ +
一
注1：表中“十”为需要检定的项目，“一” 为不需要检定的项目。 注2：修理后的仪器检定应按首次检定。
5.3检定方法 5.3.1外观及通电检查
按照4.1的要求，采用目视和手动方法检查。 5.3.2大气压示值误差
将仪器与大气压力计置于同一环境中放置3min后，分别记录仪器的大气压显示值与大气压力计显示的环境大气压值，按照式（1）计算大气压示值误差△力。
(1)
Ap=s
式中： △p—大气压示值误差，kPa； p—-仪器显示大气压值，kPa; ps -大气压力计显示大气压值，kPa。
一
5.3.3流量计前温度示值误差
将标准温度计与仪器的温度感应探头置于同一环境中，稳定1h后，启动仪器进人采样状态，分别记录仪器的流量计前温度与标准温度计显示的温度值，根据式（2）计算温度示值误差△T。
(2)
AT=T-T
式中： AT 温度示值误差，℃； T——仪器显示温度，℃； T标准温度计显示温度，℃。
5.3.4流量示值误差
将流量标准器的出气端与仪器的进气端直接连接，见图1，确保气路不漏气，选择流量上限的20%、50%和80%3个点作为流量测量点，分别设定仪器的采样流量至测量点并启动仪器，待仪器运行稳定后，同时记录仪器流量值Q和流量标准器的流量 Qs，每个点重复测量3次，取3次平均值。根据式（3）和式（4）计算流量示值误差。
(3) (4)
△Q=Qn-Qs AQrel=
×100% Qs
式中： △Q- 流量示值误差，L/min； △Q rel 流量相对示值误差，L/min；
