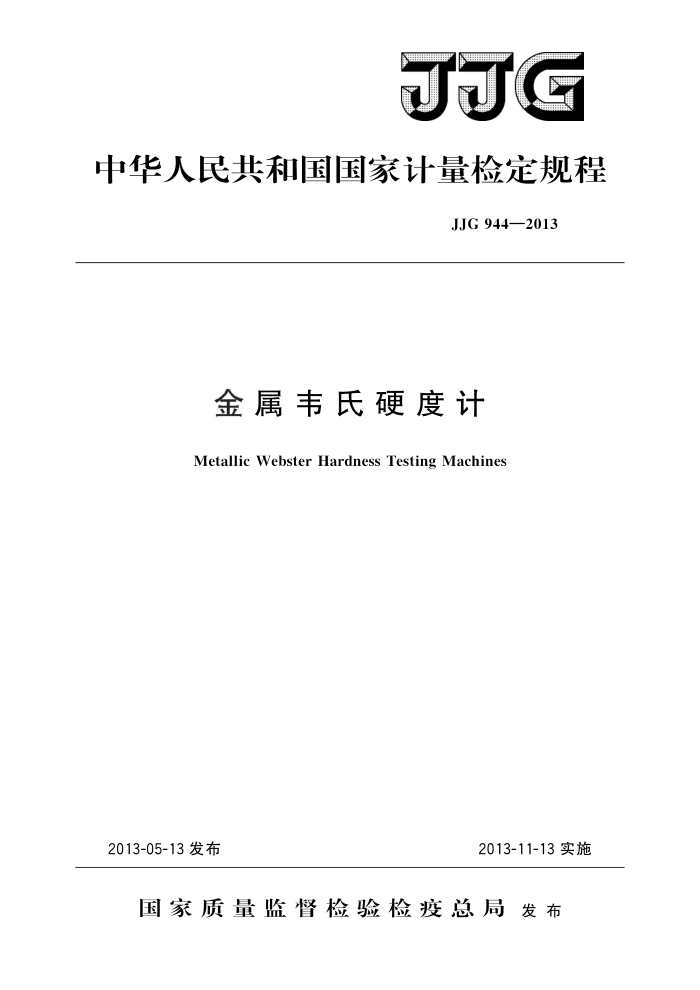

JJG
中华人民共和国国家计量检定规程
JJG944—2013
金属韦氏硬度计
Metallic Webster Hardness Testing Machines
2013-05-13发布
2013-11-13实施
国家质量监督检验检疫总局发布 JJG 944—2013
金属韦氏硬度计检定规程 VerificationRegulation of Metallic Webster Hardness Testing Machines
JJG 944—2013 代替JJG944—1999
归口单位：全国力值硬度计量技术委员会
主要起草单位：中国航空工业集团公司北京长城计量测试技术研
究所中国计量科学研究院上海市计量测试技术研究院
参加起草单位：长春机械科学研究院有限公司
沈阳天星试验仪器有限公司
本规程委托全国力值硬度计量技术委员会负责解释 JJG 944—2013
本规程主要起草人：
石 伟（中国航空工业集团公司北京长城计量测试技术研究所）徐 明（中国航空工业集团公司北京长城计量测试技术研究所）张峰 (中国计量科学研究院) 虞伟良（上海市计量测试技术研究院）
参加起草人：
王学智（长春机械科学研究院有限公司）
张凤林（沈阳天星试验仪器有限公司） JJG944—2013
目 录
引言 1 范围· 2
(IⅡ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (6) (7) (9) (10) (11) (12)
引用文件· 3# 概述··· 3.1原理· 3.2结构及型式 3.3 用途· 4 计量性能要求 4.1 硬度计示值范围上限值 4. 2 测量指示装置性能.. 4.3 压针.. 4. 4 硬度计示值误差及示值重复性· 5通用技术要求 5. 1 外观·· 5. 2 -般性能· 5.3 测量指示装置的检测 6计量器具控制· 6.1 检定条件. 6.2 检定用计量器具 6.3 检定项目. 6.4 检定方法· 7 检定结果的处理· 8 检定周期. 附录A 标准韦氏硬度块的技术要求及检定附录B 铝合金材料韦氏硬度值（HWA）与洛氏硬度值（HRE）换算附录C 软钢材料韦氏硬度值（HWB）与洛氏硬度值（HRE）换算附录D韦氏硬度计检定记录格式附录E 检定证书/检定结果通知书内页格式
.
- J.JG944—2013
引言
本规程按照JJF1002一2010《国家计量检定规程编写规则》给出的规则起草。 本规程代替JJG944一1999《金属韦氏硬度计》，与JJG944一1999相比，主要技术
变化如下：
一增加了引言；
引用了JJG113一2003、GB/T4340.1等文件（见第2章）；
一
修改了计算公式（见3.1，1999年版的1.3）；
一
一用术语“测量指示装置”替换了原术语“指示器”（见3.2.1，1999年版的
1. 1);
增加了仪器结构示意图、硬度计型式、主要技术参数及用途（见3.2.1和
3.2.2);
取消了有关“压针位移量”的技术要求（1999年版的2.3）；一增加了有关“测量指示装置性能”和“一般性能”的技术要求（见4.2和
5.2);
硬度计示值检定中增加了对低硬度范围示值检测的要求，并修改了两相邻压痕
中心之间的距离及压痕中心与硬度块边缘的距离技术指标（见6.4.7.2，1999年版的 4.7.2和4.7.3);
修改了标准韦氏硬度块表面粗糙度和试验面与支承面平行度的技术指标；根据
硬度计的型式规定了标准韦氏硬度块的硬度范围和均勾度（见附录A，1999年版的附录A);
将“铝及铝合金HW与HRE换算表”改为“铝合金韦氏硬度值（HW）与洛
氏硬度值（HRE）换算表”，（见附录B，1999年版的附录B）；
将“软钢及硬铝HW与HRE换算表”改为“软钢韦氏硬度值（HW）与洛氏
硬度值（HRE）换算表”（见附录C，1999年版的附录C）；
一增加了附录D韦氏硬度计检定记录格式；一增加了附录E检定证书内页式样；一增加了附录F检定结果通知书内页式样。
II J.JG944—2013
金属韦氏硬度计检定规程
1范围
本规程适用于测量范围为（0～20）HW的金属韦氏硬度计（以下简称硬度计）的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JJG113一2003标准金属洛氏硬度块 GB/T4340.1金属材料维氏硬度试验第1部分：试验方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述 3.1原理
韦氏硬度试验的基本原理是采用一定形状的钢制压针，通过施力弹簧产生的试验力压入试样表面，在压足平面与试样表面紧密贴合时，测量压针相对压足平面的伸出长度，以0.0125mm的伸出长度表示一个韦氏硬度单位，符号为HW。当压针伸出长度为零时，定义为满量程20HW，则韦氏硬度按公式（1）计算：
L 0.0125
Hw=20
(1)
式中： Hw—韦氏硬度，HW； L压针伸出长度，mm。 注：“HW”是韦氏硬度的通用符号，具体的韦氏硬度值可根据不同的硬度标尺分别用符号
HWA和HWB表示A型和B型韦氏硬度计测定的硬度值。
3.2结构及型式 3.2.1硬度计结构
硬度计主要由压针、施力弹簧、测量指示装置等部分组成，见图1。 3.2.2硬度计型式及技术参数
硬度计的型式、主要技术参数及用途见表1。
1 JJG944—2013
韦氏硬度计
10 11
12
1一框架；2一支撑轴：3一下手柄：4一复位键；5一调节螺钉：6一测量指示装置； 7一调节螺母；8一压针筒；9一施力弹簧；10—压足；11一压针；12一砧座；13—复位弹簧
图1韦氏硬度计结构示意图
表1硬度计的型式、主要技术参数及用途
施力弹簧系数
压针形状
适合测量的材料
硬度计型式
N/mm
圆锥体圆柱体
A B
75 145
铝合金
硬铝、铜合金、软钢
3.3用途
硬度计主要用于厚度为（1～13）mm的铝合金、铜、铜合金及软钢等软金属板材、 管材及型材的硬度测定。
4 计量性能要求
4.1 硬度计示值范围上限值
当压针伸出长度为零时，测量指示装置的指示值应为硬度计测量范围的上限值
(20.0±0.5）HW。 4.2测量指示装置性能
压针伸出长度与测量指示装置指示硬度值的关系应符合表2的规定。 测量指示装置的最大允许误差为士0.5HW。
2 JJG944—2013
表2压针伸出长度与测量指示装置指示硬度值的关系
测量指示装置指示硬度值
压针伸出长度
HW 20.0 16.0 12.0 8. 0 4. 0
mm
0.00
0.05
0.10
0.15 0.20
4.3 压针
压针的技术要求应符合表3的规定
表3 压针的技术要求圆柱直径 顶端平面直径 表面粗糙度参数Ra 维氏硬度
压针形状
圆锥角
HV1
mm
mm
μm
圆锥体圆柱体硬度计示值误差及示值重复性硬度计示值误差及示值重复性应符合表4的规定，
(60±0.35)°
0.4±0.05
M0.2
≥700
0.4±0.05
4. 4
表4硬度计示值最大允许误差及示值重复性
硬度范围 HW 5~18
最大允许误差
示值重复性
HW ±1. 0
HW ≤1.0
5 通用技术要求
5.1 外观 5.1.1 硬度计应有铭牌，铭牌上应标明仪器名称、型号、编号、制造者名称及制造日期等。 5.1.2 硬度计应配有常用硬度范围的标准硬度块。 5. 2 一般性能 5.2.1 当握紧手柄，使压足凸台平面紧压在砧座上时，压足凸台平面与砧座之间应无可见的光隙。 5.2.2 硬度计压针尖端应位于压足凸台平面小孔的中心，压针落下时压针尖端应位于砧座圆弧的最高点，无目视可见的偏移。
3
