JJF

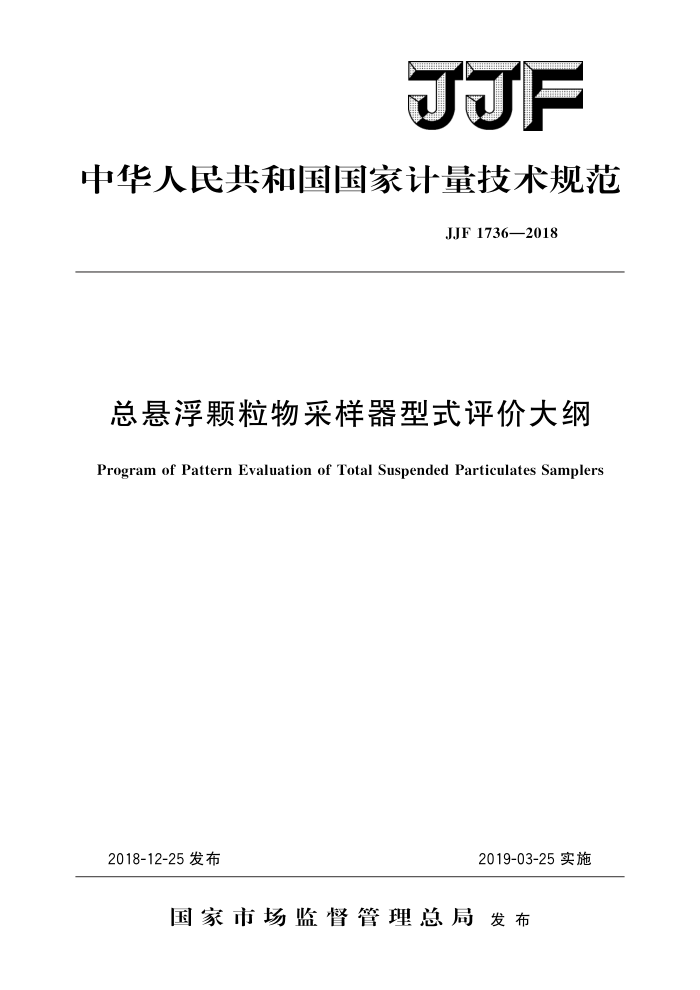

中华人民共和国国家计量技术规范
JJF1736—2018
总悬浮颗粒物采样器型式评价大纲
Program of Pattern Evaluation of Total Suspended Particulates Samplers
2018-12-25 发布
2019-03-25实施
国家市场监督管理总局发布 JJF1736—2018
总悬浮颗粒物采样器
型式评价大纲
JJF 1736—2018
Program of Pattern Evaluation of Total
Suspended Particulates Samplers
归口单位：全国环境化学计量技术委员会
主要起草单位：上海市计量测试技术研究院
参加起草单位：青岛市计量测试所
青岛崂山应用技术研究所
上海市环境保护产品质量监督检验总站
本规范委托全国环境化学计量技术委员会负责解释 JJF1736—2018
本规范主要起草人：
胡俊磊（上海市计量测试技术研究院）丁臻敏（上海市计量测试技术研究院）刘悦 （上海市计量测试技术研究院)
参加起草人：
夏春 (青岛市计量测试所) 梁正（青岛崂山应用技术研究所）李亚飞（上海市环境保护产品质量监督检验总站）杨伟浩（上海市环境保护产品质量监督检验总站） JJF1736—2018
目 录
(Ⅲ) (1 ) (1) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (5) (5) (6) (6) (7) (7) (8) I
引言
范围… 2引用文件.…. 3概述 3.1采样器的工作原理 3.2采样器的结构 4法制管理要求 4.1计量单位 4.2标志·· 5计量要求 5.1 流量示值误差： 5. 2 流量重复性 5.3 流量稳定性 5.4 计时误差 5.5 温度示值误差 5. 6 大气压示值误差·. 5.7 进气口尺寸偏差·· 5.8 负载能力 6 通用技术要求·· 6.1 外观· 6.2 电源电压适应性. 6.3 高温工作试验 6.4 低温工作试验· 6.5 恒定湿热试验·
型式评价项目表，提供样机的数量及样机的使用方式
7
8 8.1提供样机的数量：
8.2样机的使用方式
试验项目的试验方法和条件以及数据处理和合格判据 9. 1 流量示值误差. 9.2流量重复性· 9.3 流量稳定性·· 9. 4 计时误差 9.5 温度示值误差· 9. 6 大气压示值误差：
0 JJF1736—2018
9. 7 进气口尺寸偏差· 9.8 负载能力· 10 通用技术要求 10.1 外观 10.2 电源电压适应性 10.3 高温工作试验
(8) (9) (9) (9) (10) (10) (11) (11) (12) (12) (13)
..
10.4 低温工作试验 10.5 恒定湿热试验 11 试验项目所用计量器具和设备表 12型式评价原始记录格式附录A型式评价记录格式
II JJF1736—2018
引言
本型式评价大纲是对总悬浮颗粒物采样器进行型式评价的技术规范，参照JJG943 2011《总悬浮颗粒物采样器检定规程》，依据JJF1015一2014《计量器具型式评价通用规范》和JJF1016一2014《计量器具型式评价大纲编写导则》进行编制。
本型式评价大纲为首次发布
II JJF1736—2018
3.2.2.2中流量采样器采用圆形滤膜，直径90mm，有效滤膜直径Φ80mm。采样口以下的采样头外壳体表面应平滑。 3.2.2.3采样口宽度应均匀，其相对变化不超过土2% 3.2.2.4 采样器应具有良好的密封性能，安放滤膜的边框及滤膜托网应平整，不漏气。 3.2.2.5 采样头应便于拆卸和更换滤膜
2. 5
145° 45°
B
B
36
铰链销
+23 18
29
滤膜 (有效尺寸)
单位：cm
B-B视图
A-A视图
图1大流量采样器外形尺寸图
8.5
-00
Φ112 140 单位：mm
图2中流量采样器外形尺寸图
2
