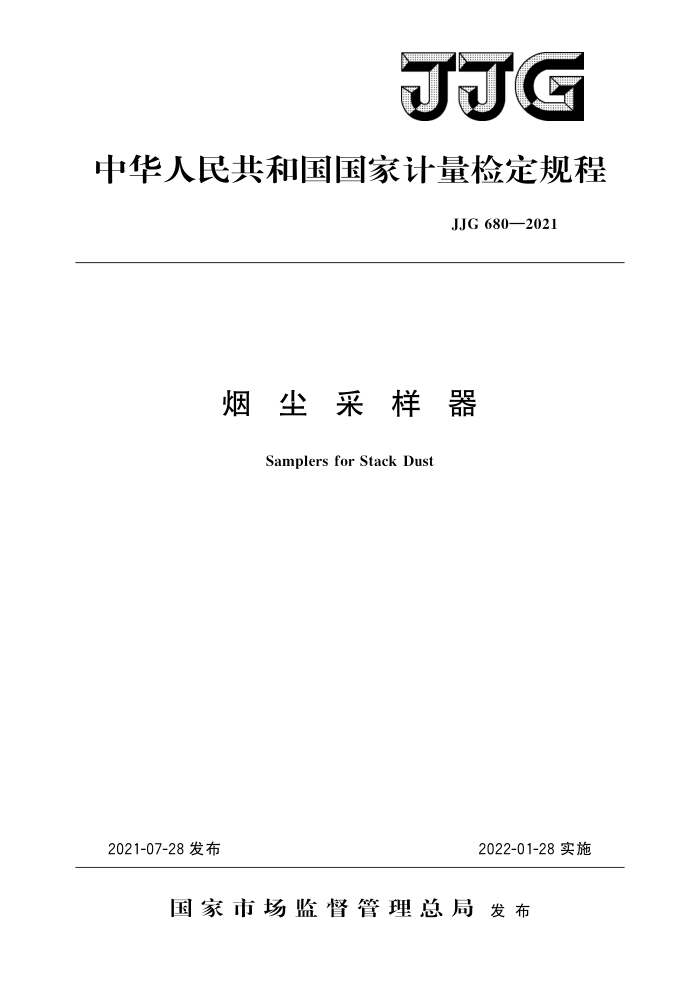

JJG
中华人民共和国国家计量检定规程
JJG680—2021
烟尘采样器
Samplers for Stack Dust
2021-07-28发布
2022-01-28实施
国家市场监督管理总局发布 JJG680—2021
烟尘采样器检定规程 VerificationRegulation of
JJG 680—2021 代替JJG680—2007
SamplersforStackDust
归口单位：全国环境化学计量技术委员会主要起草单位：中国计量科学研究院
青岛崂应海纳光电环保集团有限公司
青岛市计量技术研究院
参加起草单位：北京市计量检测科学研究院
大连市计量检测研究院
本规程委托全国环境化学计量技术委员会负责解释 JJG680—2021
本规程主要起草人：
张文阁（中国计量科学研究院）曲中华（青岛崂应海纳光电环保集团有限公司）夏春 (青岛市计量技术研究院)
参加起草人：
陈仲辉（青岛崂应海纳光电环保集团有限公司）刘俊杰（中国计量科学研究院）沈正生（北京市计量检测科学研究院）赵 亮（大连市计量检测研究院） JJG680—2021
目 录
引言 1
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (7) (7) (8) (9) (10)
范围· 2 引用文件·· 3
概述计量性能要求，
4 4. 1 流量示值误差
4. 2 流量稳定性 4.3 计时误差· 4. 4 温度示值误差· 4.5 压力示值误差· 4. 6 压力零点漂移 4. 7 等速跟踪响应时间·· 5 通用技术要求， 5.1 外观及通电检查 5. 2 抽气能力· 5. 3 气密性… 5. 4 绝缘电阻·. 6计量器具控制 6.1 检定条件 6.2 检定项目 6.3 检定方法· 6.4 检定结果处理· 6.5 检定周期· 附录A检定证书（内页）格式.. 附录B检定结果通知书（内页）格式附录 C 烟尘采样器检定记录格式
I JJG680—2021
引言
本规程是对JJG680一2007《烟尘采样器》的修订。与JJG680一2007相比，除编
辑性修改外，主要技术变化如下：
扩大了规程适用的烟尘采样器的流量范围，删除对排气流速的要求 （见
第1章）；
修订了烟尘采样器瞬时流量示值误差和累积体积示值误差指标，简化了计量性
能指标要求的表述（见第4章）：
删除了对计量器具原理的限制，并删除U型压力计（见6.1）；
一
修改流量检定点，应根据烟尘采样器量程范围确定（见6.3.3.1）；
一
修改了抽气能力检定的操作方法和步骤（见6.3.6）；
一
修改了压力示值误差计算公式，将压力检定的上下行程修改为单行程
一
（见6.3.9)。
本规程的历次版本发布情况为：
JJG680—2007。 JJG680—1990。
II JJG680—2021
烟尘采样器检定规程
1范围
本规程适用于采样流量在100L/min以内，用过滤称重法测定固定污染源排气中颗粒物浓度的烟尘采样器的首次检定、后续检定及使用中检查。
2引用文件
本规程引用了下列文件： JJF1001一2011通用计量术语及定义 HJ/T48一1999烟尘采样器技术条件凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有修改单）适用于本规程。
3概述
烟尘采样器是用于测量烟道、烟窗等固定污染源所排放废气中颗粒物浓度的采样器。
烟尘采样器利用等速采样原理抽取一定量的含颗粒物的废气，通过已知质量的滤筒或滤膜时颗粒物被阻留，经除去非化合水后，根据采样前后滤筒或滤膜的增量和同时推抽取的采样体积，计算出废气中颗粒物浓度。以下所提到的烟尘采样器均指过滤称重法烟尘采样器。
烟尘采样器主要由采样装置（包括烟尘采样管、干燥器等）、温度、压力、流量测量控制装置和抽气泵等组成。
烟尘采样器分为手动烟尘采样器和自动烟尘采样器。 手动烟尘采样器是采样前预先测出采样点处的温度、压力和气流速度等参数，计算
出烟尘采样器正常工作时各采样点所需要的采样流量，通过手动调节采样流量至所要求的流量值进行采样，结构如图1所示。
23
4
图1手动烟尘采样器结构图
1一采样装置；2一压力测量装置：3一温度测量装置；4一流量控制测量装置：5一抽气泵
自动烟尘采样器是由测控系统根据各种传感器检测到的压力、温度等参数，通过运
算，计算出相应的控制信号，控制电路调整抽气泵的抽气能力，达到相应的流量。自动
1 JJG680—2021
烟尘采样器操作简单、适应性强、跟踪精度高，目前绝大多数烟尘采样器为此类型，结构如图2所示。
注：烟尘采样器在以下章节中简称“采样器”。
5
1
6
图2自动烟尘采样器结构图
1一采样装置；2一压力测量装置；3一温度测量装置；4一流量测量装置；
5一微处理系统；6一流量控制装置；7一显示输出；8一抽气泵
4计量性能要求
4.1流量示值误差 4.1.1瞬时流量示值误差：土5% 4.1.2累积体积流量示值误差：土5% 4.2流量稳定性：≤5%。 4.3计时误差：±2s。 4.4温度示值误差 4.4.1流量计前温度示值误差：土2.5℃。 4.4.2烟气温度示值误差：土3℃。 4.5压力示值误差 4.5.1 流量计前压力示值误差：土2.5%FS。 4.5.2动压力示值误差：士2%FS。 4.5.3 静压力示值误差：士4%FS。 4.6 压力零点漂移：≤4Pa。 4. 7 等速跟踪响应时间：≤20s。 5 通用技术要求
5.1 外观及通电检查 5.1.1采样器应结构完整、各部件齐全并能可靠连接：无影响采样器正常工作的缺陷。 5.1.2采样器应有名称、型号、制造厂名称、制造日期等标识。 5.1.3采样器接通电源后，各按键、开关旋钮应调节灵活、正确，数字显示的采样器应显示清晰，不缺少笔画。 2 JJG680—2021
5.2抽气能力
采样器负载20kPa时，采样器抽气动力装置流量不小于30L/min。 5.3气密性
当系统负压为（4～4.2）kPa时，1min内压力下降不得大于120Pa。 5.4绝缘电阻
电源端子与采样器外壳金属件之间的绝缘电阻应不小于20MQ。
6 计量器具控制
采样器的计量器具控制包括首次检定、后续检定和使用中检查。
6.1检定条件 6.1.1环境条件
温度：（10～35）℃，相对湿度：≤85%。 6.1.2检定用标准器及设备 6.1.2.1 流量标准器或装置：示值误差优于士1%。 6.1.2.2 压力表或压力计：（一50～50）kPa，准确度级别不低于0.5级。 6.1.2.3 精密微压计：（0～2500）Pa，准确度级不低于二等。 6.1.2.4 温度计：（0～100）℃，分度值0.1℃，最大允许误差为士0.3℃；
（0～400）℃，分度值0.5℃，最大允许误差为士1℃。 6.1.2.5 秒表：分度值0.01S。 6.1.2.6 气压表：（87～105）kPa，最大允许误差为士2.5hPa。 6.1.2.7 加压泵：加压范围不小于（一50～50）kPa。 6.1.2.8 绝缘电阻表：输出电压500V，准确度级别10级。 6.1.2.9 温浴（箱）：（25250）℃。 6.2检定项目
检定项目见表1。
表1检定项目表
使用中检查
检定项目外观检查
首次检定
后续检定
+ + + + X + + + +
+ + + + +
+ + + +
瞬时流量示值误差累积体积流量示值误差
抽气能力流量稳定性气密性计时误差
+ + +
烟气温度示值误差流量计前温度示值误差
3
