JJG

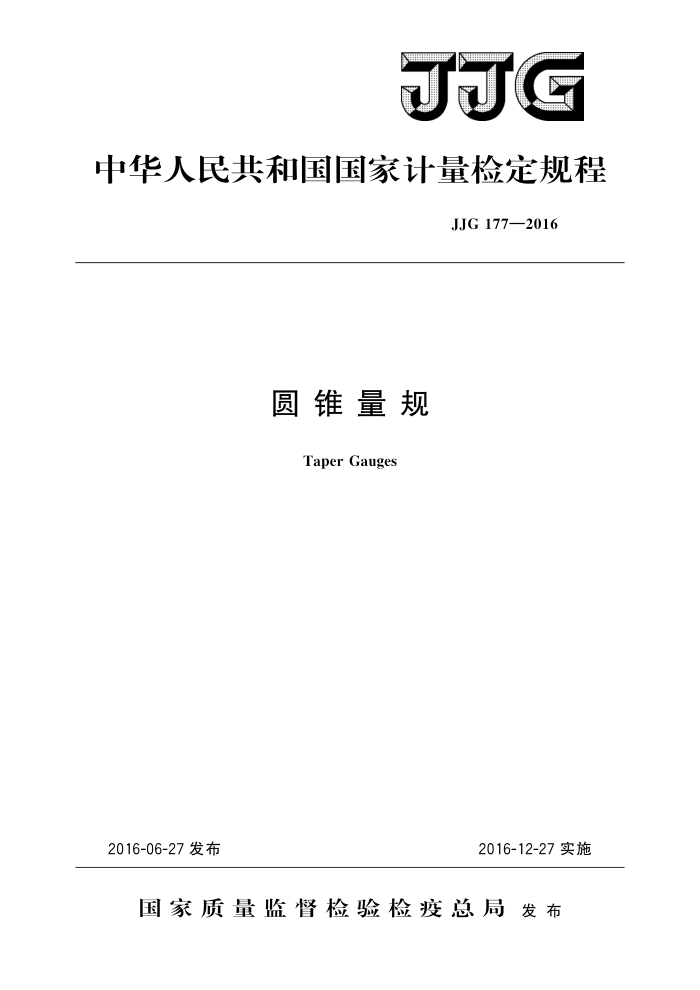

中华人民共和国国家计量检定规程
JJG177—2016
圆锥量规
Taper Gauges
2016-12-27实施
2016-06-27发布
国家质量监督检验检疫总局发布 JJG 177—2016
圆锥量规检定规程 VerificationRegulation
JJG 177—2016 代替JJG177—2003
of Taper Gauges
归口单位：全国几何量工程参量计量技术委员会主要起草单位：辽宁省计量科学研究院
中国计量科学研究院
参加起草单位：江西省计量测试研究院
中国石油锦西石化分公司
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 177—2016
本规程主要起草人：
石作德 （辽宁省计量科学研究院）张 瑜（辽宁省计量科学研究院）张 恒（中国计量科学研究院）张明 (辽宁省计量科学研究院)
参加起草人：
肖衍凡（江西省计量测试研究院）
张世民（中国石油锦西石化分公司） JJG177—2016
目 录
引言 1 范围· 2 引用文件· 3
(Ⅱ) (1) (1) (1) (1) (1) (4) (4) (4) (5) (6) (6) (6) (6) (7) (20) (20) (20) (20) (21) (24) (24) (25) (28) (30) (31) (32)
术语和计量单位 3.1圆锥量规
概述 5 计量性能要求， 5. 1 量规工作面表面粗糙度· 5. 2 圆锥塞规形状误差· 5.3 塞规锥角· 5. 4 塞规尺寸· 5.5 圆锥量规刻线宽度.··· 5.6 环规尺寸 5. 7 塞规与环规的相配尺寸· 5.8 塞规与环规的研合接触率· 6 通用技术要求 7 计量器具控制 7. 1 检定条件.… 7. 2 检定项目. 7. 3 检定方法 7. 4 检定结果的处理· 7. 5 检定周期· 附录A一等圆锥量规锥角测量结果不确定度报告附录B 三坐标测量机测量HSK工具量规锥角测量结果不确定度报告附录 C 涂色厚度的检定方法附录D 涂料的配制附录E 检定证书/检定结果通知书内页信息及格式
I JJG177—2016
引言
本规程的修订遵照JJF1002一2010《国家计量检定规程编写规则》的规定，以
JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》为基础性法规，参考JJG2002一1987《圆锥量规锥度计量器具检定系统》、 GB/T11852一2003《圆锥量规公差与技术条件》、GB/T11853一2003《莫氏与公制圆锥量规》、GB/T11854《7/24工具圆锥量规》、GB/T11855一2003《钻夹圆锥量规》、 JB/T10742《HSK工具圆锥量规》等法规和标准，对JJG177一2003《圆锥量规》进行修订的。本规程替代JJG177一2003《圆锥量规》，与JJG177一2003《圆锥量规》相比，除编辑性修改外主要技术性变化如下：
增加了HSK工具圆锥量规的技术要求；删减了对硬度的技术要求；修改了莫氏6号基本直径尺寸；增加了圆锥量规测量不确定度评定报告；增加了检定证书和检定结果通知书内页信息及格式。
-
本规程历次版本发布情况为：
-JJG177—2003; JJG 177—1993。
II JJG177—2016
圆锥量规检定规程
1范围
本规程适用于莫氏与公制圆锥量规、7/24工具圆锥量规、钻夹圆锥量规和HSK工具圆锥量规的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG2002一1987圆锥量规锥度计量器具检定系统 GB1705红丹 GB/T11852—2003 圆锥量规公差与技术条件 GB/T11853一2003莫氏与公制圆锥量规 GB/T118547/24工具圆锥量规 GB/T11855一2003钻夹圆锥量规 JB/T10742HSK工具圆锥量规凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
GB/T11853一2003《莫氏与公制圆锥量规》、GB/T11854《7/24工具圆锥量规》、 GB/T11855一2003《钻夹圆锥量规》和JB/T10742《HSK工具圆锥量规》中界定的及以下术语和定义适用于本规程。 3.1圆锥量规tapergauges
以光面内、外圆锥相配合的实体，实现检验相应圆锥配合锥角和圆锥直径的计量器具。 4概述
圆锥量规有圆锥塞规和圆锥环规两类。按使用功能不同分为通用圆锥量规和HSK 工具圆锥量规，
通用圆锥量规根据使用要求，按准确度等级分为：
标准圆锥塞规分为一等、二等；一检验工作环规用的校对塞规分为1级、2级、3级；
检验工件锥度公差等级AT3～AT8的工作圆锥量规，分为1级、2级、3级。 通用圆锥量规常用的结构形式有：
莫氏和公制圆锥量规（分为A型和B型，B型仅用来检验工件的圆锥尺寸），
结构形式及符号标注见图1、图2；
1 JJG 177—2016
7/24工具圆锥量规（分为A型和C型），结构形式及符号标注见图3、图4；钻夹圆锥量规，结构形式及符号标注见图5。
HSK常用的结构形式有1/10圆锥塞规、1/9.98圆锥校对塞规，以及1/9.98圆锥环规，而1/9.98圆锥环规又分为1/9.98大径圆锥环规和1/9.98小径圆锥环规，结构形式及符号标注见图6。
图1 莫氏与公制A型圆锥量规
图2莫氏与公制B型圆锥量规 JJG 177—2016
2
L
XXXXX
图37/24A型圆锥量规
H
图47/24C型圆锥量规
图5钻夹圆锥量规
