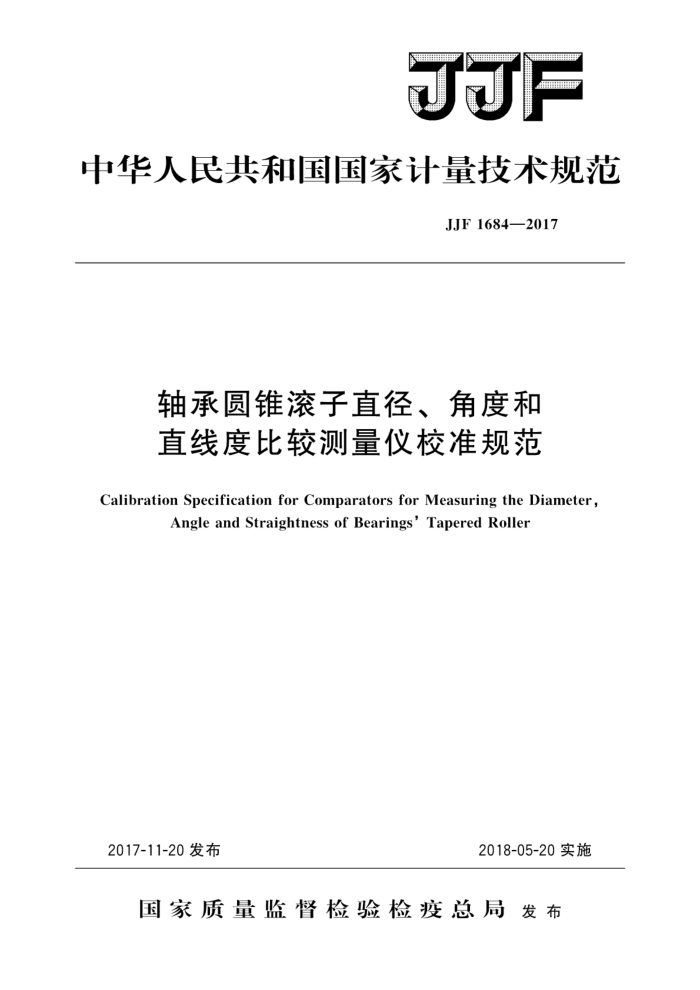

JJF
中华人民共和国国家计量技术规范
JJF1684—2017
轴承圆锥滚子直径、角度和直线度比较测量仪校准规范
Calibration Specification for Comparators for Measuring the Diameter,
Angle and Straightness of Bearings'Tapered Roller
2017-11-20发布
2018-05-20实施
国家质量监督检验检疫总局发布 JJF1684—2017
轴承圆锥滚子直径、角度和直线度比较测量仪校准规范 Calibration Specification for Comparators for Measuring the Diameter, Angle and Straightness of Bearings'TaperedRoller
JJF1684—2017 代替JJG380—1995
归口单位：全国几何量工程参量计量技术委员会主要起草单位：山东省计量科学研究院
枣庄市计量测试所
参加起草单位：济南铁路局计量所
洛阳LYC轴承有限公司贵州省计量测试院
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1684—2017
本规范主要起草人：
高 再（山东省计量科学研究院）贾敏强（山东省计量科学研究院）丁 杰 （枣庄市计量测试所）藏 军 （山省省计量科学研究院）
参加起草人：
孙丽 (济南铁路局计量所) 庞华奇（洛阳LYC轴承有限公司）蒋贵芳 （贵州省计量测试院） JJF1684—2017
目
录
引言
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4)
范围 2 引用文件 3 概述·
1
计量特性 4.1工作台工作面与侧挡板工作面的表面粗糙度， 4. 2 工作台工作面与侧挡板工作面的平面度 4. 3 滑座沿导轨移动的直线度.· 4. 4 示值变动性. 4. 5 示值误差. 5 校准条件 5. 1 环境条件 5. 2 校准项目和测量标准及其他设备： 6 校准方法： 6. 1 工作台工作面与侧挡板工作面的表面粗糙度 6.2 工作台工作面与侧挡板工作面的平面度. 6.3 滑座沿导轨移动的直线度 6. 4 示值变动性 6. 5 示值误差
4
-.
校准结果表达· 8 复校时间间隔附录A 轴承圆锥滚子直径、角度和直线度测量仪直径差的示值误差测量
(5) ( 7)
结果不确定度评定
.:
附录B 校准证书内页信息及格式
I JJF1684—2017
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1094一2002《测量仪器特性评定》，共同构成支撑本校准规范修订工作的基础性系列规范
本规范为修订，代替JJG380一1995《轴承圆锥滚子直径、角度、直线度测量仪》。 与JJG380一1995相比，除编辑性修改外主要技术变化如下：
依据JJG63一2007《刀口形直尺》，取消了0级和1级的要求。 一将测量“滑座沿导轨移动的直线度”的标准器改为“电感测微仪和专用平尺”。
将原规程中的“测量重复性”改为“示值变动性”。测量方法改为“在标准圆
柱的同一位置上反复测量5次，其最大值与最小值之差即为该测量点的示值变动性”。
一简化了示值误差的计算公式
增加了校准证书内页格式内容。 本规范的历次版本发布情况：
JJG380—1995。
II JJF1684—2017
轴承圆锥滚子直径、角度和直线度比较测量仪校准规范
1范围
本规范适用于分度值为0.0002mm、0.0005mm和0.001mm的轴承圆锥滚子直径、角度和直线度比较测量仪校准。
2引用文件
本规范引用了下列文件： JJG39机械式比较仪 JJG118扭簧比较仪 GB/T307.2一2005滚动轴承测量和检验的原则及方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
轴承圆锥滚子直径、角度和直线度比较测量仪（以下简称测量仪）是按照圆锥滚子轴承制造工艺，在加工制造过程中，采用与圆锥滚子标准件相比较的方法，测量圆锥滚子直径、角度和直线度的仪器。常见仪器外形及结构见图1，图中的指示仪一般采用机械式比较仪或扭簧比较仪，
O
图1轴承圆锥滚子直径、角度和直线度测量仪示意图
1一指示仪；2一臂架；3一侧挡板；4一工作台；5一滑座；6一导轨；7一基座
1 JJF1684—2017
4计量特性
4，1工作台工作面与侧挡板工作面的表面粗糙度
工作台工作面与侧挡板工作面的表面粗糙度一般不大于Ra0.1um。 4.2工作台工作面与侧挡板工作面的平面度
工作台工作面与侧挡板工作面的平面度一般不大于2.0um（不允许凸）。 4.3滑座沿导轨移动的直线度
在全程范围，滑座沿导轨移动的直线度在水平面内一般不大于5um，在垂直面内一般不大于2μm。 4.4示值变动性
示值变动性一般不大于1.0um。 4.5示值误差
示值误差一般不超过士1.0um。 注：由于校准不进行符合性判定，本规范给出的计量特性仅供参考。
5校准条件 5.1环境条件 5.1.1温度条件：校准室（或车间）内温度（20士5）℃，温度变化不大于1℃/h，被校仪器和校准用设备在室内温度平衡时间不少于4h。 5.2 校准项目和测量标准及其他设备
校准项目和测量标准及其他设备见表1。
表1校准项目和测量标准及其他设备
序号
校准项目
测量标准及其他设备
工作台工作面与侧挡板工作面的表面粗糙度工作台工作面与侧挡板工作面的 刀口形直尺MPEV：1μm；平面平晶：2级；量块：
表面粗糙度比较样块MPE：一17%～十12%
1
2
4等电感测微仪MPE：土0.2um，分度值0.2um 专用平尺200mm，MPEV：0.5μm 标准圆柱：（$10～Φ20）mm之间、直线度MPEV： 1 μm 一对标准圆柱：直径差为0.02mm，（g10~20）mm 之间、直径差测量不确定度不大于0.3μm
平面度滑座沿导轨移动的直线度
3
示值变动性
示值误差
5
注：也可采用满足测量不确定度要求的其他测量设备进行校准。
6 校准方法
校准前要通过开机运行与观察确认测量仪能正常工作，无影响使用和校准的故障和
2
