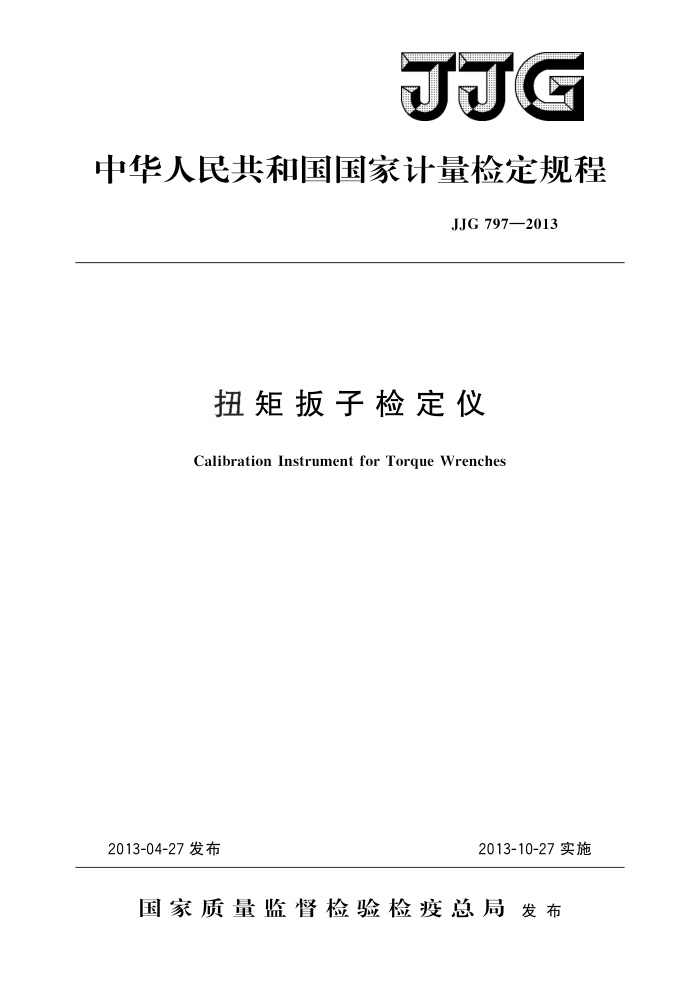

JJG
中华人民共和国国家计量检定规程
JJG 797—2013
扭矩扳子检定仪
Calibration Instrument for Torgue Wrenches
2013-10-27实施
2013-04-27发布
国家质量监督检验检疫总局发布 JJG 797—2013
扭矩扳子检定仪检定规程
JJG 797—2013 代替JJG797—1992
Verification Regulation of
Calibration Instrument for Torque Wrenches
归口单位：全国力值硬度计量技术委员会
主要起草单位：中国计量科学研究院
中船重工第七O四研究所
参加起草单位：北京航天计量测试技术研究所
湖北省计量测试技术研究院
本规程委托全国力值硬度计量技术委员会负责解释 JJG 797—2013
本规程主要起草人：
孟 峰（中国计量科学研究院）张智敏（中国计量科学研究院）李涛（中船重工第七〇四研究所)
参加起草人：
梅红伟（北京航天计量测试技术研究所）林静（中船重工第七○四研究所）胡翔（湖北省计量测试技术研究院） JJG797—2013
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) (7) (7) (8) (9) (10) (11)
范围·. 2 术语· 217 标准扭矩扳子. 22平均力臂长度 23最短力臂长度... 3
概述· 计量性能要求
1
5 通用技术要求
..
51外观.. 52技术性能 53指示仪表的使用和替换 54指示仪表 6计量器具控制 61 检定条件 627 检定项目和检定方法· 63 检定结果的处理 64检定周期.. 附录A检定证书及检定结果通知书内页格式附录B扭矩扳子检定仪检定记录附录 C 检定步骤附录 D 参考臂长及文献
- JJG797—2013
引言
本规程参考德国与日本现行扭矩扳子检定仪检定方法DKDR3-8、JMIF019制定替代JJG797一1992《扭矩扳子检定仪》。其主要技术变化为新增标准扭矩扳子检定方法，对03级与05级扭矩扳子检定仪检定，增加相同臂长下示值复现性和不同臂长下示值复现性，对10级扭矩扳子检定仪增加不同臂长下示值复现性，取消扭矩标准机检定方法。
Ⅱ JJG797—2013
扭矩扳子检定仪检定规程
1范围
本规程适用于电子式、机械式和液压式扭矩扳子检定仪（以下简称扭矩仪）的首次检定、后续检定和使用中检查。
2术语
21标准扭矩扳子standardtorquewrench
准确度高并且用来对扭矩扳子检定仪进行量值传递的扭矩扳子。
22平均力臂长度averagearmlength
在某一量程内，扭矩扳子臂长平均长度。
23最短力臂长度minimumarmlength
在某一量程内，扭矩扳子臂长最短长度。
3概述
扭矩仪是用来对各类手动扭矩扳子进行检定（校准）的仪器。扭矩仪按工作原理般分为机械式、液压式和电子式（通常采用应变式扭矩传感器）三类。按结构分主要包括两种：一是具有加载机构的扭矩扳子检定仪、二是无加载机构扭矩扳子检定仪。
机械式和液压式扭矩仪是将被检扭矩扳子的扳头与扭矩仪的承扭弹性体同轴串接，当在扭矩扳子尾部直接或间接施加扭矩时，弹性体受扭产生扭转角变形，经过一定比例转换，由模拟式指示装置将所受扭矩指示出来。
电子式扭矩仪是将被检扭矩扳子的扳头通过直接或间接串接到扭矩扳子检定仪扭矩传感器棘轮孔，当扭矩扳子尾部施加扭矩时，传感器受扭产生相应电信号，经二次仪表将所受扭矩显示出来。
4计量性能要求
扭矩仪的准确度级别划分及技术指标见表1。
表1扭矩仪的准确度级别划分及技术指标
技术指标
级别
Z. (%FS) b(%) bl (%) b (%) (%) h(%) Za (%FS) I，(%)
0 3 667r ±003 0 3 0 3 0 15 ±0 3 ±0 3 ±0 05 ±0 3 0 5 400r ±005 0 5
0 5 0 25 ±0 5 ±0 5 ±0 1 ±0 5 1 0
1 0 ±1 0 ±1 0 ±0 2 ±1 0
1 0 200r ±0 10 2 0 100r ±0 20
±0 5 ±2 0
±2 0
2 0 J.JG797—2013
表1(续)
技术指标
级别
1 Z.（%FS)b (%) b (%) b"（%) (%) h（%） Za（%FS)I，（%)
与扭矩仪测量下限对应的下限变形示值（或输出）；扭矩仪指示装置的分辨力；
x1
Z. 回零误差；
平均力臂长度下示值复现性；
6 b 平均力臂长度与最短力臂长度条件下示值复现性 6'——平均力臂长度下示值重复性； —示值误差； h 滞后误差； Zd- 一零点漂移； I,—内插误差。 注：滞后误差和内插误差根据用户要求给出。
说
明
5通用技术要求 51外观 511扭矩仪应有铭牌，铭牌上应标明扭矩仪名称、制造厂、型号、规格、准确度级别、出厂编号、出厂年月等。 512扭矩仪及其附件的表面应无影响技术性能的瑕症，附件齐全，不准任意更换。 扭矩仪及其附件应稳固地安放在固定试验台上。 52技术性能 521扭矩仪各部件应有足够的强度和刚度，扭矩仪的接头（方孔、六角孔或棘轮）应能保证扭矩扳子调整到需要的起点位置。 522扭矩仪各部件的连接应牢固可靠无松动，液压式扭矩仪的管接头处不得渗油。 电气设备应灵敏可靠，绝缘良好，使用正常。 523扭矩仪的其他有关技术特性应满足相应技术文件（如有关的国家标准、行业标准和出厂说明书等）的要求。 53指示仪表的使用和替换 531指示仪表应按出厂说明书和用户要求使用和调整。 532扭矩传感器和指示仪表应配套使用，一般不得随意更换，如确需更换，需要重新检定。 54指示仪表 541模拟式仪表 5411 各示值度盘的标尺标记应清晰、明确、易读：并应明确标出各标尺的零点和最大值。 5412 应具有指示零点的复位机构和扭矩值指示的保持机构。 5413度盘上的刻线应均匀一致，指针宽度应近似等于刻线宽度。分辨力应依据指 2 JJG797—2013
针宽度与两相临刻线中心间距（刻度间距）的比值来确定，推荐比值为1/2、1/5、 1/10。当刻度间距不小于125mm时，可估读1/10的标度盘分度值。 5414施加扭矩过程中指针应平稳，无冲击、停滞等不正常现象，主动指针和从动指针应与度盘刻线重合，并平行于度盘表面。 5415从动指针的摩擦力应能使从动指针停留在任何位置，带与不带从动指针检定时，其示值相对误差不得超出相应准确度级别规定的示值相对误差。当定值式扭矩子的扭矩瞬间卸除时，从动指针的变动量不得大于相应准确度级别最大扭矩示值相对误差的1/5。 542数字式仪表 54213 扭矩传感器与指示装置的连接应可靠，并具有一定抗电磁干扰的能力。 5422各操作开关、按钮、旋钮、插孔都应有文字或符号标记，且操作灵活可靠。 5423数字显示清晰、准确无误，应具有连续、峰值保持和调零功能。 5424最小数字增量应为1×10"、2×10"或5×10"，其中n为正整数、负整数或零。各级应当包括其标尺范围的零点和最大值，并且应当指示小于零位的下降值符号（例如以符号“十”或“一”显示）。 5425具有数字信号输出功能的，其输出数据应与示值相一致。 5426扭矩仪在无载荷时，如果数字仪表的示值变化不大于一个增量，则分辨力为显示的最末位有效数字的一个增量；如果数字仪表的示值变化大于一个增量，则分辨力为示值变化范围的一半。
6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。
61检定条件 611环境条件
按扭矩仪级别规定03级与05级检定应在室温为（20士5）℃，10级与20级检定应在室温（20士10）℃，相对湿度不大于80%的条件下检定，在检定过程中，室温变化不超过2℃。
检定时，周围应无影响检定结果的振动、冲击、电磁场及其他干扰源。 612放置时间
扭矩仪在检定条件下应放置足够长的时间，保证其温度和检定条件下的温度相同并稳定，推荐扭矩仪的放置时间按产品说明书要求或不少于8h。 613加载条件
扭矩仪的安装应尽量保持其使用状态，有加载机构的扭矩仪建议连同加载机构一同检定。无加载机构扭矩仪可通过实验室加载机构进行加载。 614检定用设备 6141标准扭矩扳子，根据扭矩仪的规格选用相应量程的标准扭矩扳子，其准确度级别，原则上应优于被检扭矩仪准确度级别的3倍。 6142检定杠杆和力值础码应符合表2的要求，检定杠杆应有足够的刚度
3
