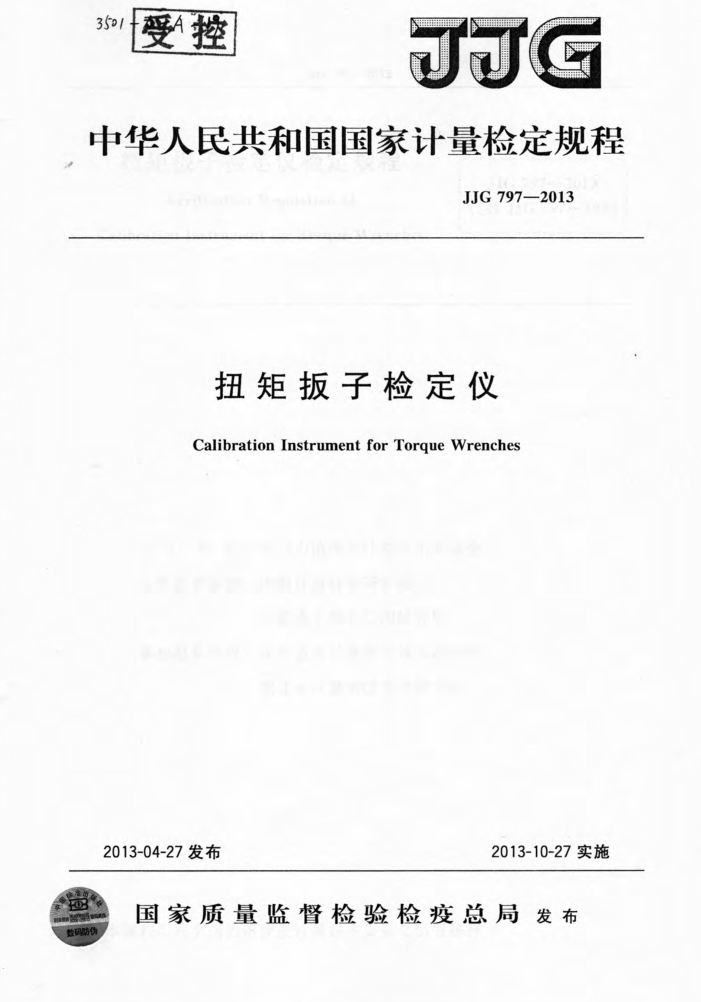

中华人民共和国国家计量检定规程
JJG797—2013
扭矩扳子检定仪 Calibration Instrument for Torque Wrenches
2013-10-27实施
2013-04-27发布
国家质量监督检验检疫总局发布
码防价 JJG797—2013
扭矩扳子检定仪检定规程
JJG 797—2013 代替 JJG 797—1992
Verification Regulation of
Calibration Instrument for Torgue Wrenches
归口单位：全国力值硬度计量技术委员会主要起草单位：中国计量科学研究院
中船重工第七○四研究所
参加起草单位：北京航天计量测试技术研究所
湖北省计量测试技术研究院
本规程委托全国力值硬度计量技术委员会负责解释 JJG 797—2013
本规程主要起草人：
孟峰（中国计量科学研究院）张智敏（中国计量科学研究院）李涛（中船重工第七○四研究所）
参加起草人：
梅红伟（北京航天计量测试技术研究所）林静（中船重工第七〇四研究所) 胡翔 （湖北省计量测试技术研究院） JJG797—2013
目录
引言 1范围 2 术语... 2.1标准扭矩扳子 2.2平均力臂长度： 2.3最短力臂长度 3概述 4计量性能要求· 5通用技术要求 5.1外观. 5.2技术性能 5.3指示仪表的使用和替换 5.4指示仪表. 6计量器具控制· 6.1检定条件： 6.2检定项目和检定方法 6.3检定结果的处理… 6.4检定周期· 附录A检定证书及检定结果通知书内页格式附录B扭矩扳子检定仪检定记录附录C 检定步骤附录 D 参考臂长及文献
(I) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) (7) (7) (8) (9) (10) (11)
I JJG797—2013
引言
本规程参考德国与日本现行扭矩扳子检定仪检定方法DKDR-3-8、JMIF019制定，替代JJG797一1992《扭矩扳子检定仪》。其主要技术变化为新增标准扭矩扳子检定方法，对0.3级与0.5级扭矩扳子检定仪检定，增加相同臂长下示值复现性和不同臂长下示值复现性，对1.0级扭矩扳子检定仪增加不同臂长下示值复现性，取消扭矩标准机检定方法。
CHINA
S
ⅡI JJG797—2013
扭矩扳子检定仪检定规程
1范围
本规程适用于电子式、机械式和液压式扭矩扳子检定仪（以下简称扭矩仪）的首次检定、后续检定和使用中检查。 2术语
2.1标准扭矩扳子standardtorquewrench
准确度高并且用来对扭矩扳子检定仪进行量值传递的扭矩扳子。 2.2平均力臂长度averagearmlength
在某一量程内，扭矩扳子臂长平均长度。
2.3最短力臂长度minimumarmlength
在某一量程内，扭矩扳子臂长最短长度。
3概述
扭矩仪是用来对各类手动扭矩扳子进行检定（校准）的仪器。扭矩仪按工作原理一般分为机械式、液压式和电子式（通常采用应变式扭矩传感器）三类。按结构分主要包括两种：一是具有加载机构的扭矩扳子检定仪、二是无加载机构扭矩扳子检定仪。
机械式和液压式扭矩仪是将被检扭矩扳子的扳头与扭矩仪的承扭弹性体同轴串接，当在扭矩扳子尾部直接或间接施加扭矩时，弹性体受扭产生扭转角变形，经过一定比例转换，由模拟式指示装置将所受扭矩指示出来。
电子式扭矩仪是将被检扭矩扳子的扳头通过直接或间接串接到扭矩扳子检定仪扭矩传感器棘轮孔，当扭矩扳子尾部施加扭矩时，传感器受扭产生相应电信号，经二次仪表将所受扭矩显示出来。
4计量性能要求
扭矩仪的准确度级别划分及技术指标见表I。
表1扭矩仪的准确度级别划分及技术指标
技术指标
级别
21 Z,(%FS) b (%) b(%) 6(%) 8(%) h (%) Za(%FS) I(%)
0.3 667r ±0.03 0. 3 0. 3 0. 15 ±0. 3 ±0.3 ±0.05 ±0.3 0. 5 400r ±0.05 0.5 0. 5 0.25 ±0.5 ±0.5 ±0. 1 ±0.5 1. 0 200r ±0.10
1. 0 1. 0 ±1.0 ±1. 0 ±0. 2 ±1. 0
±0. 5 ±2. 0
2.0 100r ±0.20
2. 0 ±2. 0
1 JJG797—2013
针宽度与两相临刻线中心间距（刻度间距）的比值来确定，推荐比值为1/2、1/5、 1/10。当刻度间距不小于1.25mm时，可估读1/10的标度盘分度值。 5.4.1.4施加扭矩过程中指针应平稳，无冲击、停滞等不正常现象，主动指针和从动指针应与度盘刻线重合，并平行于度盘表面。 5.4.1.5从动指针的摩擦力应能使从动指针停留在任何位置，带与不带从动指针检定时，其示值相对误差不得超出相应准确度级别规定的示值相对误差。当定值式扭矩扳子的扭矩瞬间卸除时，从动指针的变动量不得大于相应准确度级别最大扭矩示值相对误差的1/5。 5.4.2数字式仪表 5.4.2.1扭矩传感器与指示装置的连接应可靠，并具有一定抗电磁干扰的能力。 5.4.2.2各操作开关、按钮、旋钮、插孔都应有文字或符号标记，且操作灵活可靠。 5.4.2.3数字显示清晰、准确无误，应具有连续、峰值保持和调零功能。 5.4.2.4最小数字增量应为1×10”、2×10*或5×10”，其中n为正整数、负整数或零。各级应当包括其标尺范围的零点和最大值，并且应当指示小于零位的下降值符号（例如以符号“十”或“一”显示）。 5.4.2.5具有数字信号输出功能的，其输出数据应与示值相一致。 5.4.2.6扭矩仪在无载荷时，如果数字仪表的示值变化不大于一个增量，则分辨力为显示的最末位有效数字的一个增量；如果数字仪表的示值变化大于一个增量，则分辨力为示值变化范围的一半。
6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1环境条件
按扭矩仪级别规定0.3级与0.5级检定应在室温为（20士5）℃，1.0级与2.0级检定应在室温（20士10）℃，相对湿度不大于80%的条件下检定，在检定过程中，室温变化不超过2℃。
检定时，周围应无影响检定结果的振动、冲击、电磁场及其他于扰源。
6.1.2放置时间
扭矩仪在检定条件下应放置足够长的时间，保证其温度和检定条件下的温度相同并稳定，推荐扭矩仪的放置时间按产品说明书要求或不少于8h。 6.1.3加载条件
扭矩仪的安装应尽量保持其使用状态，有加载机构的扭矩仪建议连同加载机构一同检定。无加载机构扭矩仪可通过实验室加载机构进行加载。 6.1.4检定用设备 6.1.4.1标准扭矩扳子，根据扭矩仪的规格选用相应量程的标准扭矩扳子，其准确度级别，原则上应优于被检扭矩仪准确度级别的3倍。 6.1.4.2检定杠杆和力值码应符合表2的要求，检定杠杆应有足够的刚度。
3
