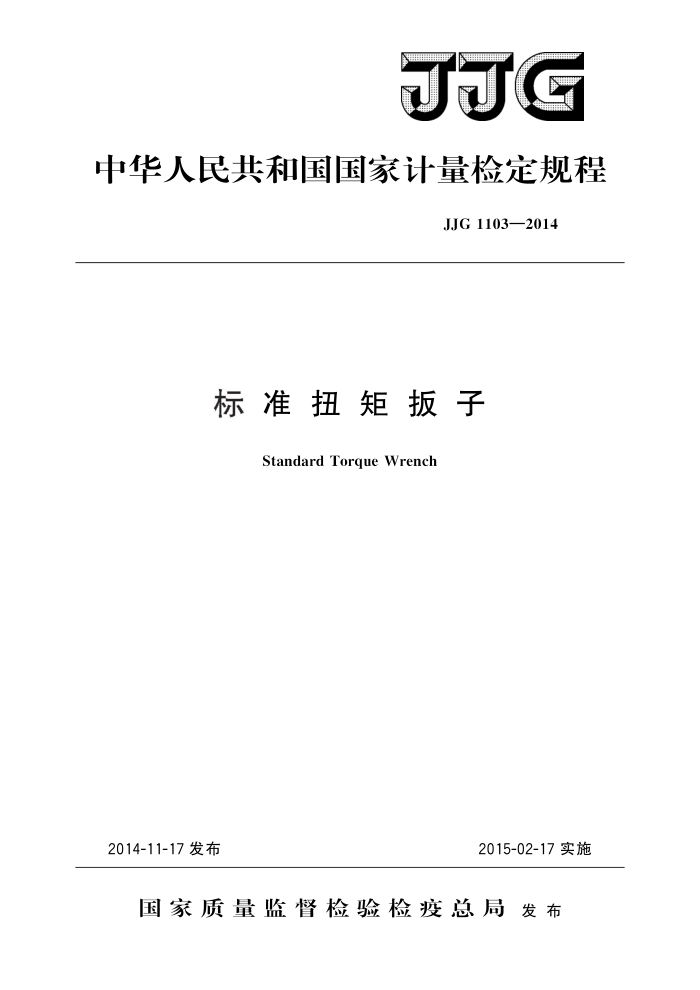

JJG
中华人民共和国国家计量检定规程
JJG1103—2014
标准扭矩扳子
Standard Torgue Wrench
2015-02-17实施
2014-11-17发布
国家质量监督检验检疫总局发布 JJG 1103—2014
标准扭矩扳子检定规程
JJG 1103—2014
Verification Regulation of
Standard Torgue Wrench
归口单位：全国力值硬度计量技术委员会
主要起草单位：中国计量科学研究院
中船重工第七○四研究所
参加起草单位：浙江省计量科学研究院
北京长城计量测试技术研究所
本规程委托全国力值硬度计量技术委员会负责解释 JJG 1103—2014
本规程主要起草人：
孟 峰（中国计量科学研究院）张智敏（中国计量科学研究院）李涛（中船重工第七〇四研究所)
参加起草人：
蒋晓波（浙江省计量科学研究院）林静（中船重工第七○四研究所）秦海峰（北京长城计量测试技术研究所） JJG1103—2014
目 录
引言
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (4) (6) (6) (7) (9) (10) (11)
范围· 术语与定义
1
2
2.1 标准扭矩扳子： 2.21 最大力臂长度.· 2.31 最小力臂长度. 3
概述· 4 计量性能要求. 5 通用技术要求. 5. 1 外观· 5. 2 标准扭矩扳子的其他有关技术性能 5.3 指示仪表的使用和替换 5.4 指示仪表· 6 计量器具控制 6.1 检定条件： 6.2 检定项目 6.3 检定方法。 6.4 检定结果的处理…. 6.5 检定周期附录A 检定证书及检定结果通知书内页格式附录B 标准扭矩扳子检定记录附录 C 检定步骤附录 D 参考臂长及文献
-
- JJG 1103—2014
引言
本规程根据JJF1002一2010《国家计量检定规程编写规则》规定的规则编写。 本规程在制定过程中参考了DKD-R3-7《标准扭矩扳子校准方法》的术语、符号与
定义，以及相关的技术要求、技术指标和测试方法。本规程给出了标准扭矩扳子计量特性的检定条件、检定项目和检定方法
本规程为首次发布。
ⅡI JJG1103—2014
标准扭矩扳子检定规程
1范围
本规程适用于标准扭矩扳子的首次检定、后续检定和使用中检查。
2术语与定义
2.1标准扭矩扳子standardtorquewrench
指准确度级别高并且用来对扭矩扳子检定仪进行量值传递的扭矩扳子。
2.2最大力臂长度maximumarmlength
标准扭矩扳子施力点与方中心的最大距离，一般为标准扭矩扳子长度的90% 左右。 2.3最小力臂长度minimumarmlength
标准扭矩扳子施力点与方中心的最小距离，一般为标准扭矩扳子长度的60%
左右。 3概述
标准扭矩扳子是一种可以在不同力臂位置施扭的高准确度扭矩测量装置，标准扭矩
扳子通常由施扭力臂、传感器及指示仪表组成，主要用于对扭矩扳子检定仪进行检定
4计量性能要求
标准扭矩扳子的准确度级别划分及技术指标见表1所示。
表1标准扭矩扳子的准确度级别划分及技术指标
技术指标
级别
Z.(%FS) b(%) b(%) b(%) S(%) 8(%) h(%) Z(%FS) I,(%)
0. 1 2 000r ±0.01 0. 1 0. 1 0. 1 ±0.1 ±0.1 ±0.15 ±0.01 ±0.1
0. 2 ±0. 2 ±0. 2 ±0.30 ±0.02 ±0.2
0. 2 1000r ±0.02 0.2
0. 2
0. 3 667r ±0.03 0.3 0.3 0. 3 ±0.3 ±0.3 ±0.45 ±0.03 ±0.3
0. 5 400r ±0.05 0. 5 0. 5 0. 5 ±0.5 ±0. 5 ±0.75 ±0.05 ±0.5 JJG1103—2014
表1（续）
技术指标
级别
Z.(%FS) b(%) bi(%) b(%) S.(%) (%) h(%) Z(%FS) I,(%)
与标准扭矩扳子测量下限对应的下限变形示值（或输出），单位Nm或mV/V；标准扭矩扳子指示装置的分辨力，单位Nm或mV/V；
Z. 回零差；
最大力臂长度下示值复现性；最大力臂长度与最小力臂长度条件下示值复现性；
b b
b' 最大力臂长度下示值重复性； S.——长期稳定度；
说 0 示值相对误差；明 h 滞后误差；
Za 零点漂移； I,———内插误差。 注：1.滞后程差和内插误差根据用户要求给出。
-
2.当标准扳子使用扭矩值单位时，需考虑标准扭矩扳子示值误差指标，不需考虑考核长期稳定度指标。
3.当标准扭矩扳子使用非扭矩单位时，需考核标准扭矩扳子长期稳定度指标，不需考核示值误差指标。
5通用技术要求 5.1外观 5.1.1标准扭矩扳子应有铭牌，铭牌上应标明扭矩仪名称、制造厂、型号、规格、准确度级别、出厂编号、出厂年月等。 5.1.2标准扭矩扳子及其附件的表面应无影响技术性能的疵病，附件齐全，不准任意更换。 5.2标准扭矩扳子的其他有关技术性能 5.2.1标准扭矩扳子各部件应有足够的强度和刚度，标准扭矩扳子的接头（方孔、六角孔或棘轮）应能保证扭矩扳子调整到需要的起点位置。 5.2.2标准扭矩扳子各部件的连接应牢固可靠，无松动，电气设备应灵敏可靠，绝缘良好，使用正常。 5.3指示仪表的使用和替换 5.3.1指示仪表应按出厂说明书和用户要求使用和调整。 5.3.2标准扭矩扳子和指示仪表应配套使用，一般不得随意更换，如确需更换，需要重新检定。 5.4指示仪表 2 JJG1103—2014
标准扭矩扳子指示仪表一般为数字式仪表。
5.4.1标准扭矩扳子与指示装置的连接应可靠，并具有一定抗电磁干扰的能力。 5.4.2各操作开关、按钮、旋钮、插孔都应有文字或符号标记，且操作灵活可靠。 5.4.3数字显示清晰、准确无误。 5.4.4最小数字增量应为1×10"、2×10"或5×10"，其中n为正整数、负整数或零。 各级应当包括其标尺范围的零点和最大值，并且应当指示小于零位的下降值符号，（例如以符号“十”或“一”显示）。 5.4.5具有数字信号输出功能的，其输出数据应与示值相一致。 5.4.6标准扭矩扳子在无载荷时，如果数字仪表的示值变化不大于一个增量，则分辨力为显示的最未位有效数字的一个增量：如果数字仪表的示值变化大于一个增量：则分辨力为示值变化范围的一半。
6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1环境条件
标准扭矩扳子检定应在室温为（20士5）℃，相对湿度不大于80%的条件下检定，在检定过程中，室温变化不超过2℃。 6.1.2放置时间
标准扭矩扳子在检定条件下应放置足够长的时间，保证其温度和检定条件下的温度相同并稳定，推荐标准扭矩扳子的放置时间按产品说明书要求或不少于8h。 6.1.3检定时，周围应无影响检定结果的振动、冲击、电磁场及其他干扰源 6.1.4加载条件
标准扭矩扳子的安装应尽量保持其使用状态。
6.1.5检定用设备
参考式扭矩标准装置，或者静重式扭矩标准装置，根据标准扭矩扳子的规格选用相应量程的标准装置，其准确度级别，原则上应优于被检标准扭矩扳子准确度级别的 3倍。 6.2检定项目
标准扭矩扳子的首次检定、后续检定和使用中检查项目见表2。
表2标准扭矩扳子检定项目表
序号 1 2 零点漂移 3 最大力臂长度下示值重复性
使用中检查
检定项目
首次检定
后续检定
外观
+ X +
+ + + +
+ X + +
最大力臂长度下示值复现性
3
