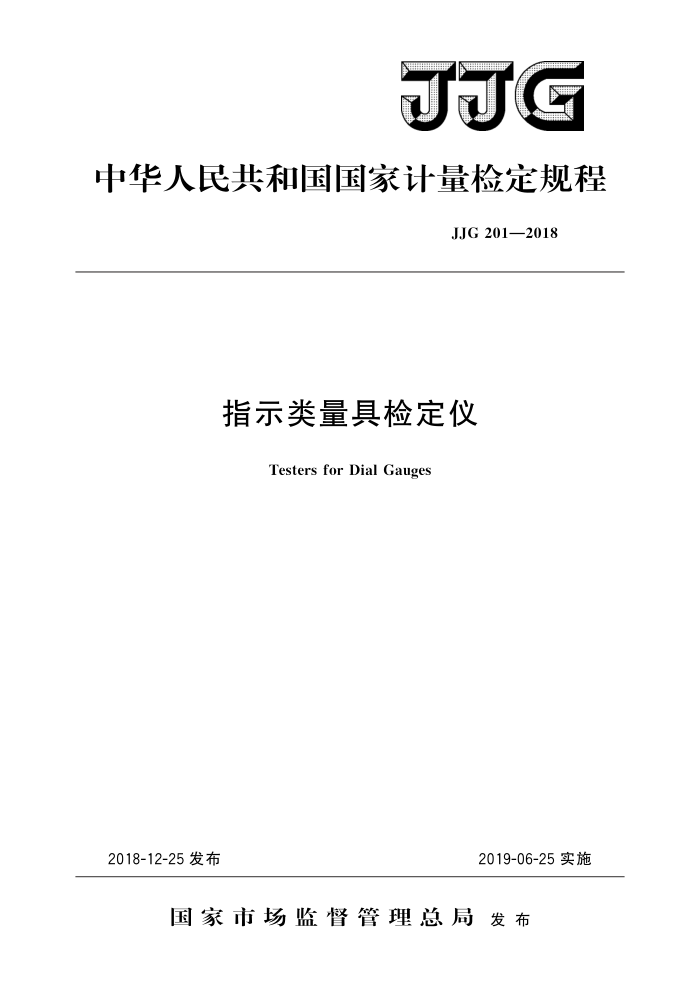

JJG
中华人民共和国国家计量检定规程
JJG 201—2018
指示类量具检定仪
Testers for Dial Gauges
2018-12-25发布
2019-06-25实施
国家市场监督管理总局发布 JJG 201—2018
指示类量具检定仪
检定规程
JJG 201—2018 代替JJG201—2008
Verification Regulation of Testers
for Dial Gauges
归口单位：全国几何量工程参量计量技术委员会
主要起草单位：河南省计量科学研究院
中国测试技术研究院
工业和信息化部电子第五研究所
中国计量科学研究院
参加起草单位：深圳市中图仪器股份有限公司
哈尔滨量具刃具集团有限责任公司
广东省计量科学研究院
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 201—2018
本规程主要起草人：
张卫东（河南省计量科学研究院）再 庆（中国测试技术研究院）常 青（工业和信息化部电子第五研究所）杜华（中国计量科学研究院）
参加起草人：
马俊杰（深圳市中图仪器股份有限公司）
董玉文（哈尔滨量具刃具集团有限责任公司）
张嘉淇（广东省计量科学研究院） JJG201—2018
目 录
引言 1
(Ⅱ) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (6) (11) (11) (12) (14) (16) (18) (19) (20)
范围· 引用文件·
2 3 概述
计量性能要求 4. 1 微分筒端面与固定套管的相对位置 4. 2 固定套管刻线面与微分筒棱边上边缘的距离 4.3 测杆测量面的表面粗糙度 4. 4 测杆测量面的平面度： 4.5 测杆测量面与测杆旋转轴线的垂直度· 4. 6 圆柱轴线与测杆轴线的垂直度和位置度 4.7 图像识别的准确性： 4.8 重复性 4. 9 示值误差· 4.10 回程误差 5 通用技术要求. 5. 1 外观. 5.2 相互作用和基本功能· 6计量器具控制 6.1检定条件 6.2 检定项目和检定设备 6.37 检定方法： 6.4 检定结果的处理· 6.5 检定周期· 附录A百分表检定仪示值误差及回程误差的数据处理示例附录B千分表检定仪示值误差及回程误差的数据处理示例附录C 光栅型指示表检定仪示值误差的数据处理示例附录D 检定指示类量具检定仪时所需工具的技术图表及要求附录E 指示类量具检定仪示值误差的光栅测微仪检定方法附录F 检定证书和检定结果通知书内页信息
4
+
.
I J.JG201—2018
引言
JJG201《指示类量具检定仪》编写是以JJF1002一2010《国家计量检定规程编写规则》、JJF1059.1一2012《测量不确定度评定与表示》为基础和依据，对JJG201 2008《指示类量具检定仪》进行修订的。与JJG201一2008《指示类量具检定仪检定规程》相比，除编辑性修改外主要技术变化如下：
引用文件中，删除了JJF1001一1998《通用计量术语及定义》、JJF1059
1999《测量不确定度评定与表示》、JJF1094一2002《测量仪器特性评定》，增加了 JB/T11235一2012《指示表检定仪》等引用文件；
一增加了指示类量具检定仪的分类型式和全自动指示表检定仪示意图（见图4）；一增加了量程为100mm光栅型指示表检定仪的技术要求、主要检定设备和检定
方法；
增加了对全自动指示类量具检定仪的计量性能要求即“图像识别的准确性”的
规定（见4.7），通用技术要求即相互作用和基本功能中“图像识别系统的照明应亮度均匀，光学成像清晰，图像完整”的规定和“全自动检定仪的数据处理软件程序应具有同步显示功能”等规定（见5.2.3、5.2.4、5.2.5和5.2.6）；
删除了对数控式百分表检定仪的重复性要求（见4.8）。 修订了数控型指示表检定仪的0mm50mm段的测量间隔（见6.3.11表3）；增加了指示类量具检定仪示值误差的光栅测微仪检定方法（见附录E）；修订了“检定证书和检定结果通知书内页信息”（见附录F）。
JJG201一2008的历次版本发布情况：
JJG201—1999、JJG271—1996合并； -JJG201—1980、JJG345—1984合并；
-
—JJG271—1996;
JJG345—1984; JJG201—1980。
-
II J.JG201—2018
指示类量具检定仪检定规程
1范围
本规程适用于分辨力不大于0.5um、量程不大于100mm的全自动和半自动指示类量具检定仪以及分度值（或分辨力）不大于10um、量程不大于50mm的手动式指示类量具检定仪的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件： JJG34指示表（指针式、数显式） JB/T11235—2012指示表检定仪凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3概述
指示类量具检定仪（以下简称检定仪）是以光栅尺或精密丝杠为测量标准，沿直线导轨移动输出长度标准值，以图像识别或目力直读方式测量各种指示类量具（指针式或数显式）示值误差等参数的仪器。
检定仪按检定方式分为立式（检定指示表时测量轴线垂直，见图1、见图2）和卧式（检定指示表时测量轴线水平，见图3、图4）；按读数方式分为直读式（见图1、 图2、图3）和图像识别式（见图4）；按驱动方式可分为手动、半自动和全自动三种；按仪器功能又可分为百分表检定仪（见图1）、于分表检定仪（见图2）和指示表检定仪（见图3、图4）。
10
图1百分表检定仪示意图
1一底座；2一立柱；3—V形夹座；4一表座；5—测杆；6一测微头座；7一固定套管；
8一微分筒；9一V形托架；10一杠杆百分表夹具
1 JJG201—2018
图2千分表检定仪示意图
1一底座；2一测杆；3一被检表；4一表座；5一微分筒；6一套管
6
L
8
图3 数控型指示表检定仪示意图
1一底座；2—被检表；3一表座；4测杆；5一测微头座；6一连杆；7一步进电机；8一显示、打印控制器
5
0 图像识刻系统
计算机及检定软件
F
11
10
R
12
13
14
18
15
20
16
17/ 图4 光栅型指示表检定仪示意图
1一摄像头升降架平移手轮；2一锁紧旋钮：3一微调旋钮；4一摄像头升降手轮：
5一摄像头升降架；6—摄像头；7一照明光源；8—测杆；9一显示屏；10一电动控制键盘； 11一图像和测量数据线；12一测杆移动手轮；13一支脚；14一底座；15一测微头座；
16—表座紧固旋钮；17—表座；18—被检表；19—立柱；20—杠杆表夹具
2 J.JG201—2018
4计量性能要求 4.1微分筒端面与固定套管的相对位置
微分筒零刻线与固定套管纵刻线对准时，微分筒端面与固定套管毫米刻线的距离，压线不大于5个分度值，离线不大于10个分度值 4.2固定套管刻线面与微分筒棱边上边缘的距离
固定套管刻线面与微分筒棱边上边缘的距离不大于0.4mm。 4.3测杆测量面的表面粗糙度
测杆测量面的表面粗糙度不大于Ra0.1um。 4.4测杆测量面的平面度
测杆测量面的平面度不大于1um，只允许中间凸，边缘0.2mm内允许塌边。 4.5测杆测量面与测杆旋转轴线的垂直度
测杆测量面与测杆旋转轴线的垂直度不大于1'3"。 4.6圆柱轴线与测杆轴线的垂直度和位置度
立柱V形夹座夹持不同直径圆柱时，在夹持长度50mm范围内，其圆柱轴线与测
杆轴线的垂直度和位置度均为0.1mm。 4.7图像识别的准确性 4.7.1以手动方式测量的指示表示值误差为准，全自动检定仪按各种测量方式测量同一指示表的示值误差与之相比均应不超过该表重复性要求的1.7倍（见JJG34）。 4.7.2在仪器规定的工作条件下设置不同测量条件，用全自动检定仪检定指针式（或数显式）指示表，指示表示值误差的最大变化量应不大于该表的重复性要求（见G34）。 4.7.3全自动检定仪检定指针式指示表过程中，因改变测量零点而引起被检指示表正反读数变化量相对零点改变量的最大差值应不大于被检指示表回程误差的要求（见JJG34）。 4.7.4全自动检定仪检定指针式指示表过程中，因图像识别系统设置指针旋转中心与实际指针旋转中心发生偏离引起的读数偏差应不超过被检指示表的0.2个分度值。 4.7.5全自动检定仪检定数显式指示表时，图像识别系统的读数应与数显式指示表显示值相同。 4.8重复性
光栅型检定仪重复性不大于0.2μm。 4.9示值误差
示值最大允许误差要求见表1。
表1示值误差要求
示值最大允许误差/μm
测量范围 mm
任意 1 mm 2 mm 10 mm 30 mm 50 mm 范围内 范围内 范围内 范围内 范围内 1
任意
任意
任意
任意
类别
全范围内
0~2 0~5
1. 5 2
千分表检定仪
1. 5
1
3
