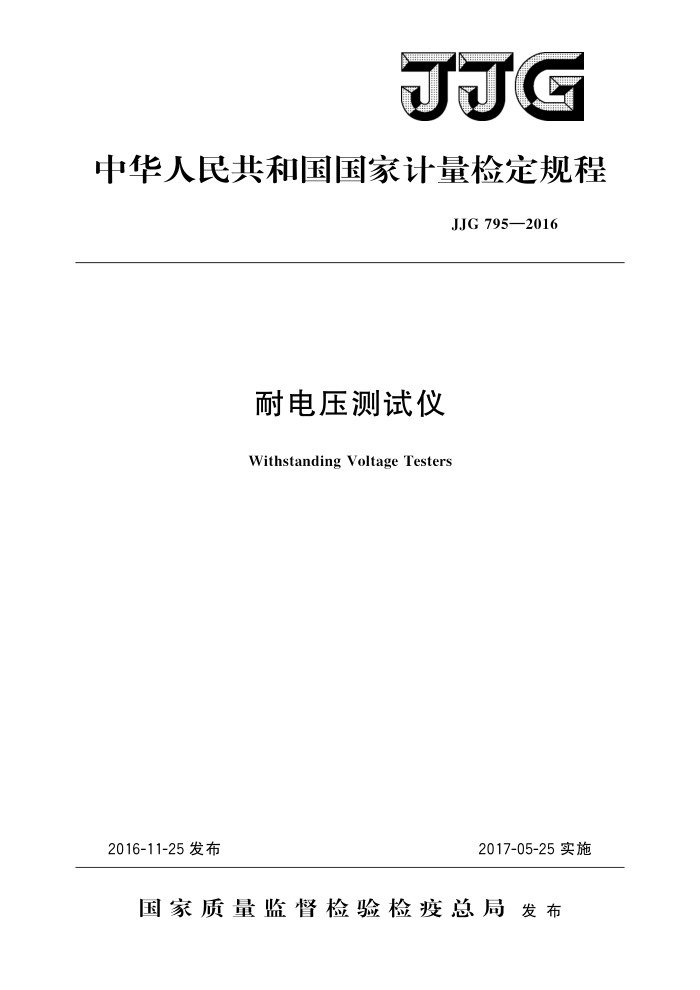

JJG
中华人民共和国国家计量检定规程
JJG 795—2016
耐电压测试仪
Withstanding Voltage Testers
2016-11-25发布
2017-05-25实施
国家质量监督检验检疫总局发布 JJG 795—2016
耐电压测试仪检定规程
JJG 795—2016 代替JJG795—2004
Verification Regulation of
Withstanding Voltage Testers
归口单位：全国电磁计量技术委员会主要起草单位：山东省计量科学研究院
中国计量科学研究院
山东省计量检测中心
参加起草单位：山东艾诺仪器有限公司
工业和信息化部电子第五研究所
青岛市计量技术研究院
本规程委托全国电磁计量技术委员会负责解释 JJG 795—2016
本规程主要起草人：
曹瑞基（山东省计量科学研究院）汪心妍（山东省计量检测中心）邵海明（中国计量科学研究院）张勤（山东省计量科学研究院）
参加起草人：
陈志雄（工业和信息化部电子第五研究所）
景军（青岛市计量技术研究院）
杨之峰（山东艾诺仪器有限公司） JJG795—2016
目 录
引言
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (11) (11) (12) (15) (16)
范围· 2 引用文件： 3 术语和计量单位 3.1泄漏电流 3.2击穿报警预置电流 3.3 输出电压的持续（保持）时间.... 3. 4 标称容量·
1
概述· 计量性能要求
X 5
5. 1 耐压仪的最大允许误差 5.2交流输出电压的失真 5.3直流输出电压的纹波 5. 4 实际输出容量·
通用技术要求 6.1外观.· 6.2 功能 6.3 绝缘电阻 6.4 工频耐压
6
计量器具控制.
7 7. 1 检定条件. 7. 2 检定项目· 7.3 检定方法· 7. 4 检定结果的处理· 7.5检定周期. 附录A检定原始记录格式附录B检定证书/检定结果通知书内页格式（第2页）附录 C 检定证书/检定结果通知书检定结果页式样（第3页）
1 JJG795—2016
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编制。 本规程是以JJG795一2004《耐电压测试仪检定规程》为基础进行修订。与JJG
795一2004相比，本规程除编辑性修改外，有关技术部分的变化主要如下：
交直流输出电压基值误差改为设定电压误差；增加了显示电压误差的检定；击穿报警电流基值误差改为击穿报警预置电流误差；增加了泄漏电流示值误差的检定；明确了击穿报警电流预置误差的检定点；修改了耐压仪输出容量的检定方法；修改了输出电压持续（保持）时间的最大允许误差和检定点；修改了功能要求；增加了术语。
本规程的历次版本发布情况为：
JJG795—2004。
II J.JG795—2016
耐电压测试仪检定规程
1范围
本规程适用于最高输出电压不高于15kV的耐电压测试仪（以下简称耐压仪），包括数字显示及指针指示的交流（工频）、直流和交直流耐电压测试仪的首次检定、后续检定和使用中检查。也适用于绝缘耐压测试仪、泄漏耐压测试仪等安全性能综合测试仪的耐电压部分的检定
本规程不适用于脉冲电压或音频电压输出的测试仪、电线电缆用火花机、电磁兼容类高压测试设备的检定。
2 引用文件
本规程引用了下列文件： GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1泄漏电流leakagecurrent
耐压仪的输出电压通过绝缘或分布参数阻抗产生的电流。 注：有部分耐压仪可显示泄漏电流数值。
3.2击穿报警预置电流breakdownwarningcurrent
在耐压仪上设置的泄漏电流阈值，当泄漏电流大于该值时，耐压仪将自动切断输出电压并发出报警信号。 3.3输出电压的持续（保持）时间voltageduration
耐压仪输出电压在稳定阶段所经历的时间，不包括电压上升和下降的时间。
3.4标称容量nominalcapacity
耐压仪的电压最大量程满度值UH与最大击穿报警电流IH的乘积，用P表示。 4概述
耐压仪是用于对各种电气设备、绝缘材料和绝缘结构等的抗电性能进行检测和试验的仪器。
耐压仪根据显示方式可分为指针式和数字式，根据输出电压的产生和调节方式可分为自耦调压式和程控稳压式，根据击穿电流报警方式可分为基于电压比较器的硬件超限报警和基于微控制器的软件超限报警
自耦调压式耐压仪通过旋钮调整自耦变压器的变比，改变升压变压器的输入电压，从而
调整输出电压。程控稳压式耐压仪通过微控制器（单片机）控制产生正弦波信号，再经过功
1 JJG795—2016
率放大电路进行放大升压，通过软件修正和反馈补偿方式，使输出电压保持稳定。
基于电压比较器实现击穿报警功能的耐压仪，通过按钮（定点电流）或者电位器（可调）来预置报警电流的阈值。基于微控制器实现击穿报警功能的耐压仪，通过直接编辑电流的数值来设置报警电流的阈值
自耦调压式耐压仪主要由自耦调压器、调压机构、升压变压器、测量及显示模块等部分组成。程控稳压式耐压仪主要由正弦波发生器、可程控功率放大器、升压变压器、 测量及显示模块等部分组成。
5计量性能要求
5.1耐压仪的最大允许误差
耐压仪的准确度等级和各等级耐压仪的输出电压（包括设定电压、显示电压）、电流（包括击穿报警预置电流、泄漏电流）及输出电压的持续（保持）时间的最大允许误差见表1。
表1耐压仪的准确度等级和最大允许误差
2级 ±2% ±2% ±4% ±5% ±1 s
5级 ±5% ±5% ±10% ±5% ±1 s
准确度等级
输出电压最大允许误差
≥1 mA <1mA
电流最大允许误差
输出电压的持续（保持）时间 >20 s
最大允许误差
20 s
5.2交流输出电压的失真
耐压仪交流输出电压的失真度不应超过5%。 5.3直流输出电压的纹波
耐压仪直流输出电压的纹波系数不应超过5%。
5.4实际输出容量
耐压仪实际输出容量不应低于标称容量的90%。
6通用技术要求 6.1外观 6.1.1耐压仪面板、机壳或铭牌上应有以下主要标志和符号：产品名称及型号、制造厂名称或商标、标志及制造许可证编号、制造日期、出厂编号、准确度等级、电压范围和标称容量。 6.1.2耐压仪高压输出端必须有明显的高压输出标志及其他必要的标志，低端不接地的耐压仪必须有明确的标志。 6.1.3耐压仪外壳上应配有明确的接地端钮。 6.1.4耐压仪各种功能开关、按键应正常。 2 JJG795—2016
6.1.5应具备高压启动、复位键 6.2功能 6.2.1预置功能
耐压仪应具有击穿报警电流预置功能。当输出电流值超过击穿报警电流的预置值时，耐压仪能够自动切断电压输出。 6.2.2切断功能
在要求的输出电压下达到设定的电压持续（保持）时间时，耐压仪应能自动切断输出电压。 6.2.3报警功能
耐压仪应具有高压输出警示；当电流值超过预置击穿报警电流值时，耐压仪能够发出报警信号。 6.2.4复位功能
耐压仪复位后应切断输出电压。 6.2.5定时功能
耐压仪应具有定时功能，并具有“开启”和“关闭”的选择功能，有时间调节装置和时间指示器。耐压仪应从试验电压升到设定值时开始计时。 6.3绝缘电阻 6.3.1低端不接地和可外部断开接地的耐压仪高压输出端子对机壳的绝缘电阻应不小于100MQ2。不可外部断开接地的和具有保护接地的耐压仪不进行此部位的试验。保护接地是指耐压仪的机壳与接地端钮和电源的地线连接在一起。 6.3.2耐压仪电源输入端对机壳的绝缘电阻应不小于50MQ2。 6.4工频耐压 6.4.1低端不接地和可外部断开接地的耐压仪高压输出端子对机壳之间的试验电压见表2，历时1min，不应出现击穿或飞弧现象。不可外部断开接地的和具有保护接地的耐压仪不进行此部位的试验。
表2试验电压
耐压仪电压最大量程满度值（U）
试验电压有效值
U≤5kV U>5kV
1.2UH 1.1UH
6.4.2电源输人端对机壳之间的试验电压为有效值1.5kV，历时1min：不应出现击穿或飞弧现象。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1环境条件 7.1.1.1参考条件及其允许偏差见表3。
3
