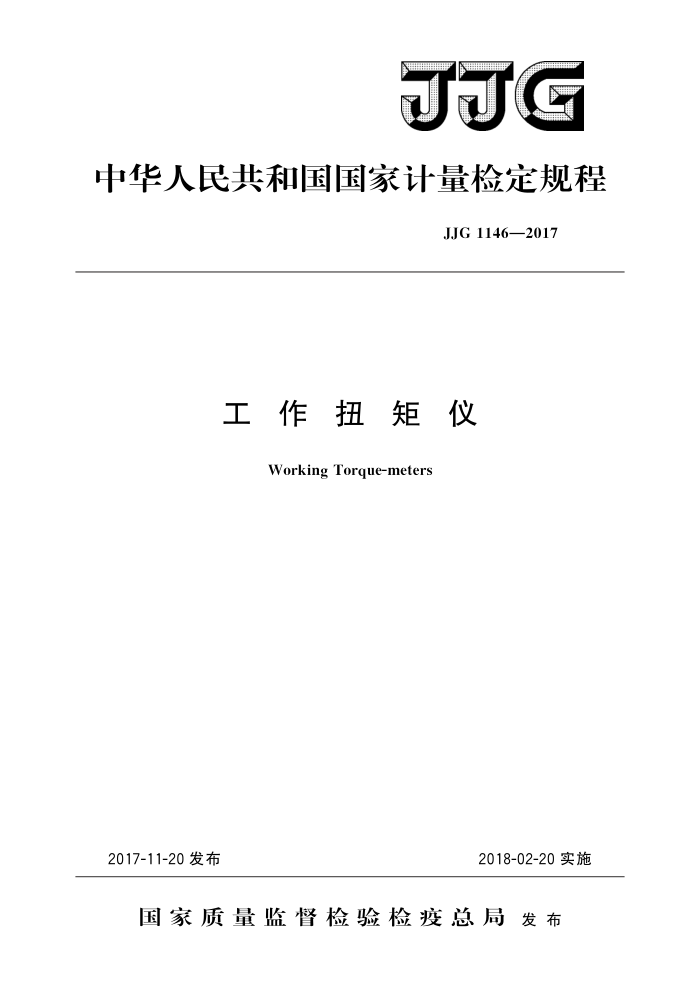

中华人民共和国国家计量检定规程
JJG 1146—2017
工作扭矩仪
Working Torque-meters
2018-02-20实施
2017-11-20发布
国家质量监督检验检疫总局发布 JJG1146—2017
工作扭矩仪检定规程 Verification Regulation of
JJG 1146—2017
Working Torque-meters
归口单位：全国力值硬度计量技术委员会主要起草单位：中国计量科学研究院
中船重工集团第七○四研究所上海市计量测试技术研究院
参加起草单位：浙江省计量科学研究院
中国测试技术研究院
本规程委托全国力值硬度计量技术委员会负责解释 JJG1146—2017
本规程主要起草人：
郭斌（中国计量科学研究院）李涛（中船重工集团第七〇四研究所）成勇（上海市计量测试技术研究院）
参加起草人：
吴鲲（中国计量科学研究院）蒋晓波（浙江省计量科学研究院）卿燕萍（中国测试技术研究院） JJG1146—2017
目 录
引言
(Ⅱ) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (6) (8)
范围· 符号、含义及计量单位
1
2 3 概述·
计量性能要求 5通用技术要求 5.1外观与附件。 5.2其他有关技术特性 5.3指示装置的分辨力·. 6计量器具控制.. 6.1 检定条件. 6.2检定项目和检定方法 6.3检定结果的处理··· 6.4检定周期· 附录A工作扭矩仪检定证书/检定结果通知书内页格式附录B工作扭矩仪检定记录格式
4
- JJG1146—2017
引言
本规程根据JJF1002 22010 ）《国家计量检定规程编写规则》规定的规则编写。 本规程为首次发布。
II JJG1146—2017
工作扭矩仪检定规程
1范围
本规程适用于工作扭矩仪（以下简称扭矩仪）的首次检定、后续检定和使用中
检查。
符号、含义及计量单位
2
符号、含义及计量单位见表1。
表1符号、含义及单位
序号 符号
含义
单位
I 与扭矩仪测量下限对应的下限变形示值（或输出）
1 2 3
扭矩仪指示装置的分辨力
r Xa 第；次测量施加扭矩前指示装置的示值 Xo: 第i次测量卸除扭矩后指示装置的示值 X ni 第i次测量额定扭矩下指示装置的示值 X 3次测量进程示值的平均值 ' 3次测量回程示值的平均值 X max 3次测量进程示值的最大值 X min 3次测量进程示值的最小值 X1 扭矩仪上次检定进程示值的平均值 X2 扭矩仪本次检定进程示值的平均值
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Nm,mV/V, mm，V，Hz等
X. 施加的标准扭矩值 X. 用校准方程求出的扭矩仪示值的计算值 Z. 回零差 Z ri 第讠次测量的回零差 R 重复性 Sb 长期稳定度 E 示值误差
%FS %FS % % % % %
进回程差
U I, 内插误差
1 JJG1146—2017
3概述
扭矩仪通常由扭矩测量元件、指示装置及其他配套器件组成，主要用于非量值传递用器具或装置的扭矩值测量。扭矩仪按测量原理一般分为应变式、液压式等。
4计量性能要求
扭矩仪的准确度级别划分及技术指标见表2。
表2扭矩仪的准确度级别划分及技术指标
技术指标 Sb/%
级别
1p/% ±1. 0 ±2.0 ±3. 0 ±5. 0 ±10.0
Z./(%FS) R /% ±0. 5
E/% ±1. 0 ±2. 0 ±3. 0 ±5. 0 ±10.0
0/% ±2.0 ±4.0 ±6.0 ±10.0 ±20.0
r 200r 100r
1. 0 2. 0 3. 0 5. 0 10. 0
±1. 0 ±2. 0 ±3. 0 ±5. 0 ±10.0
1 2 3 70r ±1. 5 5
±1. 0
±2. 5 ±5. 0
40r 20r
10
5 通用技术要求 5.1 外观与附件 5.1.1扭矩仪应有铭牌，铭牌上应标明扭矩仪名称、型号、规格、编号、准确度级别、 制造广等。 5.1.2扭矩仪及其附件的表面应无影响技术性能的疵病。附件齐全，不准任意更换。 5.1.3模拟式指示装置度盘上的刻线应均匀一致，指针宽度应近似等于刻线宽度。数字式指示装置应表面洁净，按键灵活可靠，显示清晰完整。 5.2其他有关技术特性
扭矩仪的其他有关技术特性（如电气特性、温度特性、固有频率、循环寿命、外磁场影响、抗振动性能等）应满足相应技术文件（如有关的国家标准、行业标准和出厂说明书等）的要求。 5.3指示装置的分辨力 5.3.1模拟式指示装置
模拟式指示装置的分辨力（r）应依据指针宽度与两相邻刻线中心间距（刻度间距）的比值来确定，推荐比值为1/2、1/5、1/10。当刻度间距不小于1.25mm时，可估读1/10的标度盘分度值。 5.3.2数字式指示装置
扭矩仪在无负荷时，如果数字指示装置的示值变化不大于一个增量，则分辨力为显
示的最未位有效数字的一个增量；如果数字指示装置的示值变化大于一个增量：则分辨力为示值变化范围的一半。 2 JJG1146—2017
6计量器具控制 6.1检定条件 6.1.1环境条件
扭矩仪检定时应满足使用说明书的温度要求。当说明书未规定时，扭矩仪应在室温为（20士10）℃，相对湿度不大于80%的条件下检定。在检定过程中，室温变化不超过 2℃。检定时，周围应无影响检定结果的振动、冲击、电磁场及其他干扰源。 6.1.2放置时间
扭矩仪应在检定条件下放置足够长的时间，保证其温度与检定条件的温度相同并稳定。推荐扭矩仪的放置时间不少于4h。 6.1.3预热
对应变式扭矩仪检定前应进行通电预热，预热时间应符合制造厂的规定：制造厂未
规定预热时间的，一般预热30min。 6.1.4加荷条件
扭矩仪的安装：扭矩仪的主轴线应与扭矩标准装置的主轴线相重合，尽量减小弯矩和侧向力等寄生分量的影响。
数字式指示装置应在“跟踪”模式下进行检定，对于只具有“峰值”模式的指示装
置，检定时应缓慢平稳加载，避免过冲 6.1.5检定用设备
扭矩标准装置的扭矩值扩展不确定度或最大允许误差应小于被检扭矩仪的示值误差或长期稳定度指标的1/3。 6.2检定项目和检定方法 6.2.1扭矩仪的首次检定、后续检定和使用中检查项目见表3。
表3扭矩仪检定项目表首次检定
序号 1 2 3 4 5 6 7
检定项目外观回零差重复性长期稳定度示值误差进回程差内插误差
后续检定
使用中检查
+ + +
+ + + *
+ + +
** *** ***
￥3
**
***
注：上表中“十”表示应检项目，“”表示可不检项目；
*表示当扭矩仪使用非扭矩单位时为应检项目； **表示当扭矩仪使用扭矩单位时为应检项目； ***表示根据用户使用情况进行检定。
3
