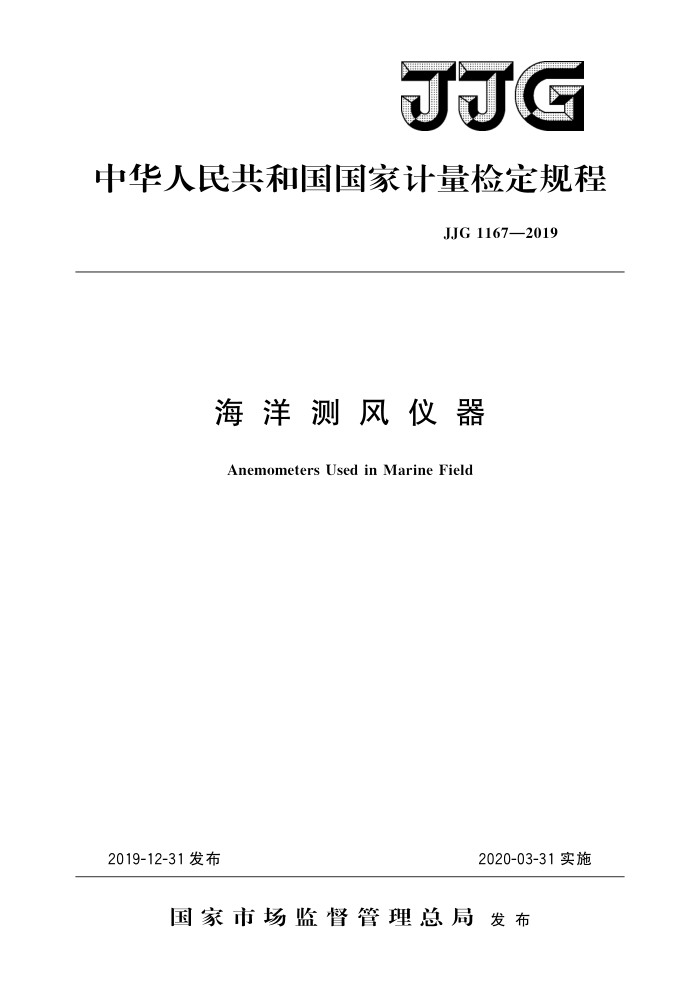

JJG
中华人民共和国国家计量检定规程
JJG 1167—2019
海洋测风仪器
Anemometers Used in Marine Field
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG 1167—2019
海洋测风仪器检定规程 Verification Regulation of Anemometers
JJG 1167—2019
Used in Marine Field
归口单位：全国海洋专用计量器具计量技术委员会主要起草单位：国家海洋标准计量中心参加起草单位：国家海洋局南海标准计量中心
本规程委托全国海洋专用计量器具计量技术委员会负责解释 JJG 1167—2019
本规程主要起草人：
于建清（国家海洋标准计量中心）
参加起草人：
曲念东（国家海洋局南海标准计量中心）
翁德显（国家海洋局南海标准计量中心）
朱丽萍（国家海洋标准计量中心）张岳洪 （国家海洋局南海标准计量中心） JJG1167—2019
目 录
引言 1 范围 2 引用文件。 3 术语和计量单位 3.1术语... 3.2计量单位 4 概述· 4. 1 螺旋桨式测风仪 4.2超声波测风仪· 5计量性能要求， 5. 1 启动风速· 5. 2 风向示值误差· 5.3 风速示值误差 6 通用技术要求… 6.1 外观· 6.2功能· 7 计量器具控制 7. 1 检定条件. 7. 2 检定项目 7. 3 检定方法· 7. 4 检定结果的处理·. 7. 5 检定周期. 附录A海洋测风仪器检定记录表参考格式附录 B 检定证书内页参考格式附录 C 检定结果通知书内页格式
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (5) (7) (7) (8) (10) (11)
.
- JJG 1167—2019
引言
本规程参照了世界气象组织（WMO）《气象仪器和观测方法指南》（GuidetoMe- teorologicalInstrumentsandMethodsofObservation）（2o14版）对海洋测风的技术要求和仪器要求，针对GB/T14914《海滨观测规范》、GB/T12763.3一2007《海洋调查规范第3部分：海洋气象观测》中对海洋风的观测的技术要求，并结合海洋测风仪器的使用情况和现状，制定本规程
本规程为首次发布。
II JJG1167—2019
海洋测风仪器检定规程
1范围
本规程适用于风速测量范围在（0～75）m/s以内的海洋测风仪器的首次检定、后续检定和使用中检查。
螺旋桨式测风仪和超声波测风仪以外的测风仪，可参照使用。
2 引用文件
本规程引用下列文件： JJG431一2014轻便三杯风向风速表 JJG518皮托管 JJG875一2005数字压力计凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1海洋测风仪器 Fanemometersusedinmarinefield
在海洋观测、监测和调查中，用于测量风向和风速要素的仪器。 3.1.2螺旋桨式测风仪propelleranemometer
以尾翼摆动后正对气流来向的方式测量风向、以气流驱动螺旋桨（旋桨）转动的方式测量风速的测风仪器。 3.1.3超声波测风仪ultrasonicanemometer
利用发送声波脉冲，测量接收端的时间或频率（多普勒变换）差别来计算风速风向的测风仪器。 3.1.4风洞工作段的有效区serviceareainthetestsectionofwindtunnel
具有稳定、均匀的风流场的区域。 3.1.5启动风速startingthresholdofwindvelocity
螺旋桨式测风仪由旋桨处于静止状态、尾翼与风洞气流方向所夹锐角为10°的位置释放，在气流作用下，尾翼开始摆动而后停止，旋桨变为连续转动状态，并能采集/显示风速、风向示值的最低风速。 3.2计量单位 3.2.1风速单位：米每秒，符号：m/s。 3.2.2风向单位：度，符号：°。
4概述
海洋测风仪器（以下简称“测风仪”），主要包括螺旋桨式测风仪和超声波测风仪。
1 JJG1167—2019
4.1螺旋桨式测风仪
螺旋桨式测风仪主要由主壳体、旋桨、尾翼、风向变换器、风速变换器、数据采集处理/显示单元（以下简称“数显单元”）组成。当风向与尾翼成某一夹角时，风对尾翼产生压力矩使其摆动，直至尾翼与风的来向一致，风向变换器根据尾翼相对于指北标记线的角位移输出风向信号。在风力的作用下，旋桨转动，风速变换器输出与风速相关的风速信号。数显单元根据风向信号、风速信号，通过相应函数计算、显示风向示值和风速示值。
螺旋桨式测风仪示意图见图1。
旋浆
尾翼
主壳体
风速变换器风向变换器
数显单元
图1螺旋浆式测风仪示意图
4.2超声波测风仪
超声波测风仪主要由探头、数显单元组成。通过测量声波在两个固定距离探头之间两个方向的传播确定在两个探头方向上的风速，通过对多个不同探头同时进行测量，再由数显单元进行矢量运算，得到并显示二维或三维的风速和风向。
超声波测风仪示意图见图2。图2a）为三探头测风仪示例，图2b）为四探头测风
仪示例。
探头
探头
数显单元
数显单元
a）三探头测风仪示例
b）四探头测风仪示例
图2超声波测风仪示意图
2 JJG1167—2019
5计量性能要求
5.1启动风速
螺旋桨式测风仪的启动风速应满足表1的要求。超声波测风仪没有此项目要求。 5.2风向示值误差
风向示值误差应满足表1的要求
5.3风速示值误差
风速示值误差应满足表1的要求
表1测风仪的计量性能要求
测量范围
启动风速
分辨力 1°
最大允许误差
风向 ±5° 风速 当风速≤5.0m/s时，±0.5m/s； 0.1 m/s
(0~75)m/s ≤1.2 m/s
当风速>5.0m/s时，±10%×测量值
超声波测风仪没有“启动风速”的检定项目要求
6 通用技术要求 6.1外观 6.1.1测风仪结构应完整，各部分连接应安全可靠。使用中的测风仪可放宽要求，但应无影响测风仪计量性能的缺陷， 6.1.2测风仪应有清晰铭牌，标有制造厂名（或厂标）、型号、出厂编号，且不可擦除。 6.1.3测风仪表面漆层、镀层应均匀光滑，无明显凹迹、裂缝碰伤、锈蚀和爆皮等现象。金属件不应有严重锈蚀及其他机械损伤。 6.1.4螺旋桨式测风仪的旋桨应能随遇平衡，转动平稳灵活，不应有明显的轴向和径向跳动。 6.1.5螺旋桨式测风仪的风向指北标记线应明显，清晰可辨认。 6.2功能 6.2.1对测风仪通电，应能正常测量、采集/显示数据 6.2.2手动转动螺旋式测风仪旋桨，并摆动尾翼，数显单元的风速或风向示值应有变化。 6.2.3手动转动超声波测风仪探头，对其吹风，数显单元的风速或风向示值应有变化 7计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。经修理后的测风仪，其检定按首次检定进行。 7.1检定条件 7.1.1计量标准器
3
