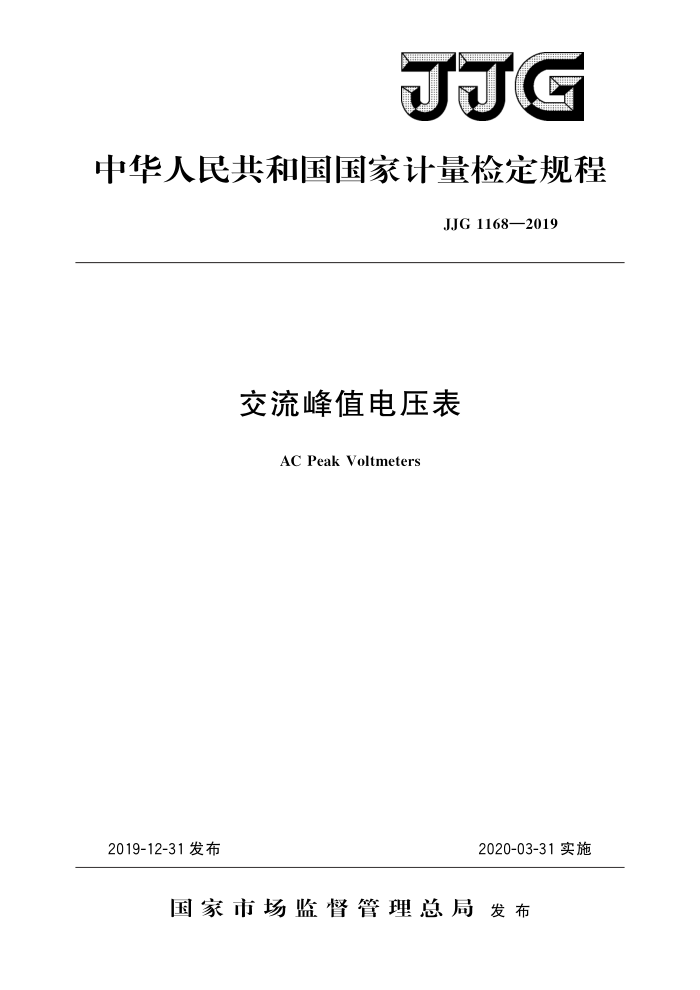

JJG
中华人民共和国国家计量检定规程
JJG1168—2019
交流峰值电压表
AC Peak Voltmeters
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG1168—2019
交流峰值电压表
检定规程 Verification Regulation of AC Peak Voltmeters
JJG 1168—2019
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
国网河南省电力有限公司电力科学研究院宜昌市计量检定测试所
参加起草单位：国网安徽省电力有限公司电力科学研究院
国网湖南省电力有限公司电力科学研究院
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG 1168—2019
本规程主要起草人：
王斯琪（国家高电压计量站）何志强（国网河南省电力有限公司电力科学研究院）张军 (国家高电压计量站) 陈玉 (宜昌市计量检定测试所)
参加起草人：
周利华（国网安徽省电力有限公司电力科学研究院）罗志坤（国网湖南省电力有限公司电力科学研究院） JJG1168—2019
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (8) (8) (9) (14) (15)
范围· 2 引用文件· 3 术语和计量单位 3.1交流电压峰值·…. 3.2输人阻抗 4概述 4.1峰值检波法· 4.2实时采样法 5计量性能要求 5. 1 测量范围 5.2 准确度等级与示值最大允许误差 5.3 示值分辨力 5. 4 示值重复性 5. 5 输入阻抗· 5.6 分压比系数预置功能· 5. 7 峰值响应能力· 6 通用技术要求 6.1外观及标记. 6.2安全性能 7 计量器具控制 7. 1 检定条件。 7. 2 所使用的计量标准器· 7. 3 检定项目和检定方法. 7. 4 检定结果的处理…·· 7.5检定周期附录A检定原始记录格式附录 B 检定证书/检定结果通知书内页格式附录 C 检定证书/检定结果通知书检定结果页格式（第3页）
1
..
I JJG1168—2019
引言
本规程依据JJF1002 22010 ）《国家计量检定规程编写规则》编写而成。 本规程为首次发布。
II JJG1168—2019
交流峰值电压表检定规程
1范围
本规程适用于测量频率为10Hz～500Hz，测量电压范围为1V～1.4kV的交流峰值电压表的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： GB/T13978一2008数字多用表 GB/T16927.3一2010（IEC60060-3：2006MOD）高电压试验技术第3部分
现场试验的定义及要求
凡是注日期的引用文件，仅注日期的版本适用于该规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1交流电压峰值peakvalue
交流电压的最大值。但是不计由破坏性放电引起的微小高频振荡。 [GB/T16927.3—2010，定义7.2.2]
3.2输人阻抗inputimpendence
在工作条件下输入端子之间的等效阻抗 「改写GB/T13978—2008定义3.2.12
4概述
交流峰值电压表（以下简称峰值表）是用于测量10Hz～500Hz正弦交流电压峰值的电压测量装置，根据电压等级可单独或与分压装置一起实现测量功能，广泛应用于电气设备交流试验电压的测量。
峰值表通常采用峰值检波法或实时采样法。 4.1峰值检波法
峰值检波法的原理和线路如图1所示。 峰值表主要由电压跟随器、分立二极管、保持电容和控制开关组成。电压信号通过
电压跟随器后对保持电容C充电，控制开关S1和S2用于控制采样时间，当二极管D导通时，保持电容C上的电压随着输人信号电压的增加而增加；当输入信号跌落时，二极管D截止，而保持电容C将保持最大输人电压信号的幅度不变，从而实现峰值检波功能。
1 JJG1168—2019
Vou
Vi
图1峰值检波法原理和线路
Vim一输人电压；Vot一输出电压；D一整流二极管；
S1—开关1；S2—开关2
4.2实时采样法
实时采样法测量原理如图2所示。由电压跟随器、信号放大电路、A/D转换器及计算机系统构成，通过被测电压信号采用实时采样、分析计算峰值。
Vin
信号放大电路
计算机系统
电压跟随器
A/D转换器
图2实时采样法原理框图
V.一输入电压
5计量性能要求
5.1 测量范围
交流峰值电压测量范围：1V~1.4kV；工作频率范围：10Hz～500Hz。
5.2准确度等级与示值最大允许误差 5.2.1准确度等级
峰值表的准确度等级可分为0.5级、1级、2级和5级共4个等级。 5.2.2示值最大允许误差
峰值表的示值最大允许误差以绝对形式表示时如公式（1）所示；以相对形式表示时如公式（2）所示。
A=±(a%U+b%Um） y=±(a%+b%Um/U)
(1) (2)
式中：
示值最大允许误差，V或kV；示值最大允许相对误差：
A
Y
2 JJG1168—2019
与被检峰值表示值有关的系数：
a-
b——与被检峰值表量程有关的系数； U—被检峰值表的示值，V或kV； Um 所测量程满度值，V或kV。 注：a≥4b，且a十b之和应不大于峰值表准确度等级对应的数值。
5.2.3准确度等级与示值最大允许误差关系
峰值表准确度等级与示值最大允许误差的关系如表1所示。
表1峰值表准确度等级与示值最大允许误差的关系
5级 ±(4%U+ 1%Um)
1级 ±(0.8%U+ 0.2%U.)
准确度等级
0.5级 ±(0.4%U+ 0.1%U.)
2级 ±(1.6%U+ 0.4%U)
示值最大允许误差
5.3示值分辨力
峰值表显示值分辨力应不超过其示值最大允许误差绝对值的1/10。 5.4示值重复性
峰值表测量示值重复性应不超过其示值最大允许误差绝对值的1/10。 注：通常情况下按10次处理。
5.5输入阻抗
峰值表的输人电阻应不低于1MQ，并联的最大电容值应不大于150pF 5.6分压比系数预置功能
具有分压比系数预置功能的峰值表，其预设分压比后的示值误差应满足最大允许误差要求。 5.7峰值响应能力
峰值表应能正确响应10Hz～10kHz频率范围内交流电压信号。
6通用技术要求
6.1外观及标记
峰值表及配套器件外观应完好，有专用的接地端钮，且有明显的接地标志。面板、机壳或铭牌上应明确标明产品名称、型号规格、测量范围、准确度等级、制造厂名称、出厂日期、出厂编号、制造标准等信息。 6.2安全性能
对于采用交流220V供电的峰值表，应满足： a）绝缘电阻峰值表电源输入端与外壳金属部件之间的绝缘电阻应不小于20MQ2。 b）介电强度峰值表电源输入端与外壳金属部件之间应能耐受工频2kV正弦电压1min并无击
穿或闪络现象。
