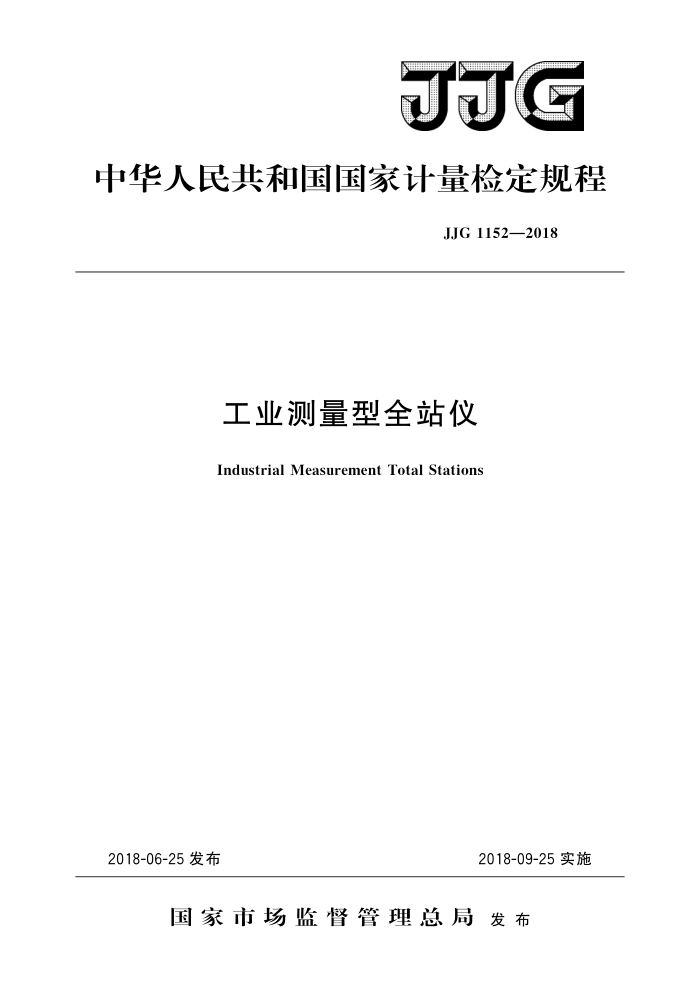

JJG
中华人民共和国国家计量检定规程
JJG 1152—2018
工业测量型全站仪
Industrial Measurement Total Stations
2018-09-25实施
2018-06-25发布
国家市场监督管理总局发布 JJG 1152—2018
工业测量型全站仪检定规程
JJG 1152—2018
Verification Regulation of
Industrial MeasurementTotal Stations
归口单位：全国几何量长度计量技术委员会测绘仪器分技术
委员会
主要起草单位：中国人民解放军信息工程大学地理空间信息学院
全军测绘仪器检修中心
国家光电测距仪检测中心
参加起草单位：中国人民解放军信息工程大学地理空间信息学院
现代测量与工程测量教研室
本规程委托全国几何量长度计量技术委员会测绘仪器分技术委员会负
责解释 JJG1152—2018
本规程主要起草人：
包欢（中国人民解放军信息工程大学地理空间信息学院
全军测绘仪器检修中心）
翟清斌（国家光电测距仪检测中心）
付子傲（中国人民解放军信息工程大学地理空间信息学院
全军测绘仪器检修中心）
参加起草人：
薛英（中国人民解放军信息工程大学地理空间信息学院
全军测绘仪器检修中心）
范百兴（中国人民解放军信息工程大学地理空间信息学院
现代测量与工程测量教研室）
张冠宇（中国人民解放军信息工程大学地理空间信息学院
现代测量与工程测量教研室） JJG1152—2018
目 录
引言 1 范围
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (4) (11) (11) (12) (20)
引用文件· 3 术语
2
概述计量性能要求，
4 5
6 通用技术要求.
计量器具控制， 7.1 检定条件. 7. 2 检定项目. 7.3 检定方法 7.4 检定结果的处理·..· 7.5检定周期· 附录A检定记录及计算范例附录B检定证书/检定结果通知书内页信息
7
- JJG1152—2018
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规程制定的基础性系列规范
本规程编制中参考了国际上工业测量型全站仪计量领域的一些理论性研究成果，并以实际工业测量型全站仪计量工作中的一些实验数据为基础制定了本规程。
本规程为首次发布。
II JJG1152—2018
工业测量型全站仪检定规程
1范围
本规程适用于工业测量型全站仪的首次检定、后续检定和使用中检查。工业测量型电子经纬仪的检定可参照执行。
2 引用文件
本规程引用下列文件： JJG949一2011经纬仪检定装置凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语
以下术语和定义适用于本规程。
3.1工业测量industrialmeasurement
在工业生产和科研各环节中，为产品的设计、制造、安装、放样、检测、质量控制和动态监测中提供目标的形状、尺寸及运动状态等相关的测量。 3.2球面反射靶标sphericallymountedreflector，SMR
安装在球形外壳中的反射靶标。
3.3自动目标识别automatictargetrecognition，ATR
自动确定目标反射棱镜中心的功能 3.4天顶距zenithdistance
从测站点铅垂线向上方向到观测目标的方向线的夹角。 3.5加常数additiveconstant
工业测量型全站仪测得的距离与实际距离之间的常数差值。
4概述
工业测量型全站仪是一种专用于工业测量的高准确度大尺寸三维坐标测量与定位系统，其标称测角标准偏差一般不大于0.5"，标称测距标准偏差一般不大于（1mm十 1X10-‘D）（D为测量距离），测距最大测程一般不大于600m。它主要由光电测距单元、测角单元、微处理器单元及电子记录单元组成，通过测量仪器中心到反射目标之间的距离、角度，以确定目标的三维坐标。其反射目标多为球面反射靶标。工业测量型电子经纬仪不包含测距单元，仅用于角度测量，其标称测角标准偏差一般不大于0.5”。
工业测量型全站仪及工业测量型电子经纬仪广泛应用于航空航天、工业制造、安装、检测、高能物理、逆向工程等众多领域。
1 JJG1152—2018
5计量性能要求
计量性能要求见表1。
表1计量性能要求
序号 1 2 视准轴误差
项目
工业测量型全站仪 工业测量型电子经纬仪
2"
基座稳定性
8. 0"
6. 0"
≥3' 3. 0"
补偿器补偿范围补偿器补偿误差
3 4
5 望远镜调焦运行误差
6.0"
4. 0*
0. 5" 0. 5*
一测回水平方向标准偏差一测回竖直角标准偏差内规标位置偏差测距重复性
6 7 8 9 10 测距示值误差 11 点对点长度误差注：“内规标位置偏差”项目仅用于工业测量型电子经纬仪。
4"
0.1 mm 0.5 mm 0.5mm
6 通用技术要求
6.1 仪器表面应有清晰的制造厂名或商标、型号、出厂编号、激光等级等标志。 6.2 仪器表面应无机械损伤、脱漆和锈蚀等现象；盖板应正确安装，密封良好。 6.3望远镜视场与十字丝成像应清晰；调焦旋钮转动应平稳且无晃动现象；光学部件表面不应有水迹、油迹、灰尘、擦伤、霉点、麻点；镀膜面不应脱膜、腐蚀；胶合处不应有脱胶现象。 6.4各运动机构运转灵活平滑，不应有松动、跳动、抖动、卡滞、啸叫声等现象；垂直微动旋转时，非补偿器原因不应影响水平方向读数；横轴不应有窜动现象；锁紧机构应稳固可靠。 6.5通电自检，各功能应正常；显示屏显示内容应清晰、完整 6.6 数据输出接口及外接电源接口应完好，数据存贮或传输功能正常。 6.7 后续检定或使用中检查的仪器，允许有不影响其计量性能的损伤或缺陷
1
计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1主要计量器具和配套设备 2 JJG1152—2018
主要计量器具和配套设备及技术要求见表2，
表2主要计量器具和配套设备及技术要求
序号 主要计量器具
技术要求
经纬仪检定装置 满足JJG949—2011中第4章的规定 2 准线光管
光管内至少有包括2m和无穷远在内的连成一条直线的5个目标总长度不小于24m；点位个数不少于4；各基线长度MPE：土0.1mm 长度范围：50m～200m；点位个数不少于4；各基线长度不小于 50m,MPE:±0.2mm 室内空间不小于10m×10m×2.5m；空间基线不少于10条；各基线长度MPE：±0.1mm 最小分度值不大于0.2℃ 最小分度值不大于0.5hPa
3 室内基线场
4 室外基线场
5 3D基线场
6 温度计
气压计
4
7.1.2 环境条件 7.1.2.1 实验室外的检定工作应选择气象条件稳定、大气能见度良好的环境。时间宜在阴天或近地层气温梯度逆转点前后。仪器不应受强磁场、电场、障碍物、反光物、人员穿行等干扰。 7.1.2.2实验室内的检定工作在常温下进行。 7.2检定项目
检定项目见表3。
表3 检定项目一览表
检定类别后续检定
序号
检定项目
首次检定
使用中检查
外观及功能基座稳定性视准轴误差补偿器补偿范围及误差
+ +
+ +
+ + + + + + + x + +
1 2
3 4 5 望远镜调焦运行误差
X
+ + + + + + +
一测回水平方向标准偏差一测回竖直角标准偏差内规标位置偏差测距重复性
6 7 8 9 10 测距示值误差
+ +
3
