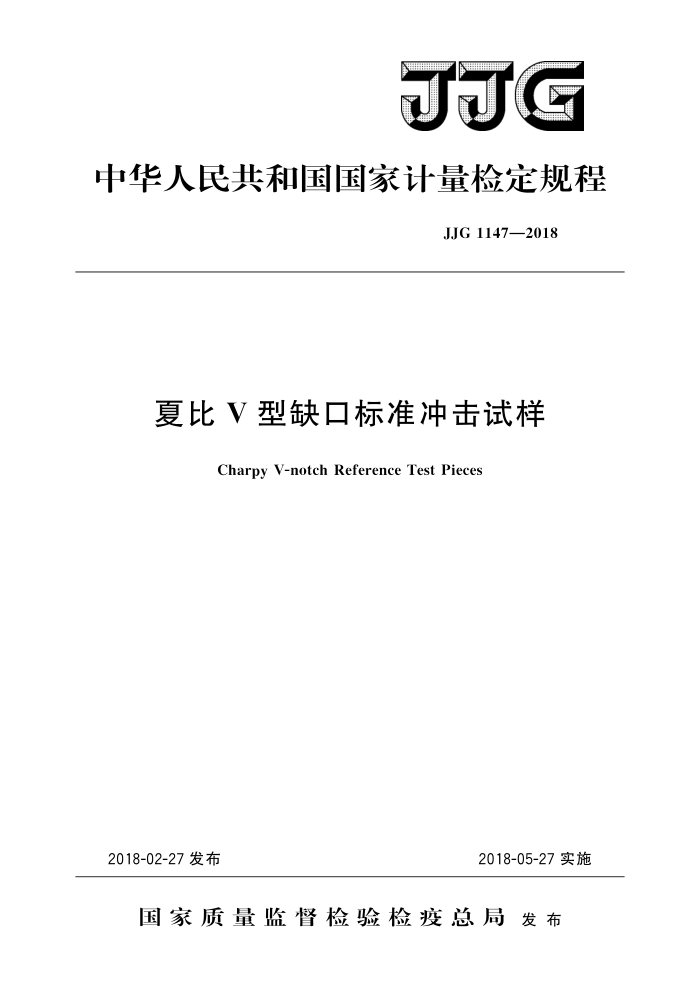

中华人民共和国国家计量检定规程
JJG 1147—2018
夏比V型缺口标准冲击试样
Charpy V-notch Reference Test Pieces
2018-02-27发布
2018-05-27实施
国家质量监督检验检疫总局发布 JG 1147—2018
夏比V型缺口标准冲击试样
检定规程
JJG 1147—2018
Verification Regulation of Charpy V-notch Reference Test Pieces
归口单位：全国力值硬度计量技术委员会
主要起草单位：北京市计量检测科学研究院
钢铁研究总院
参加起草单位：国防科技工业5011二级计量站
本规程委托全国力值硬度计量技术委员会负责解释 JJG1147—2018
本规程主要起草人：
骆 昕 北京市计量检测科学研究院陈 龙 北京市计量检测科学研究院陈武 钢铁研究总院
参加起草人：
王春华 钢铁研究总院曹久大 国防科技工业5011二级计量站 JJG1147—2018
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5) (5) (6) (7)
范围· 2 引用文件· 3
1
术语和计量单位 3.1术语.. 3.2符号和说明· 4 概述· 5 计量性能要求· 5.1标准能量范围及允许标准偏差 5.2 硬度值极差 6通用技术要求. 6.1标准试样几何形状 6.2标准试样的其他要求·
：
计量器具控制
7
7. 1 检定条件· 7.27 检定项目 7.3 检定方法· 8 检定结果的处理.· 9 检定周期附录A检定证书/检定结果通知书内页格式附录B 检定记录
- JJG1147—2018
引言
本规程依据JJF1002 22010 0《国家计量检定规程编写规则》给出的规则起草。 本规程为首次发布。
II JJG1147—2018
夏比V型缺口标准冲击试样检定规程
1范围
本规程适用于摆锤式冲击试验机进行检定所用标准冲击试样的首次检定。
2 引用文件
本规程引用下列文件： JJG145摆锤式冲击试验机 JJG2077摆锤式冲击能计量器具检定系统表 JJF1343标准物质定值的通用原则及统计学原理 GB/T18658摆锤式冲击试验机检验用夏比V型缺口标准试样凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1摆锤式冲击基准机pendulumimpactprimarystandardmachine
用于测定标准冲击试样标准能量的试验机。
3.1.2吸收能量absorbed energy
用试验机进行试验时，冲断试样所需的总能量。它等于摆锤在初始位置的势能与试样断裂后完成第一个半周期时的势能之差。 3.1.3标准能量reference energy
夏比V型缺口标准冲击试样的吸收能量值。 3.2符号和说明
本规程使用的符号、单位与说明见表1。
表1符号、单位与说明
符号 KR KR K; n s
单位 J J J 1 J
说明
试样在基准机上的测量结果平均值夏比V型标准冲击试样标准能量值第i试样的测量结果测量试样的个数试样在基准机组上测量结果的标准偏差
4概述
夏比V型缺口标准冲击试样（以下简称标准试样）是用于对摆锤式冲击试验机示
1 JJG1147—2018
值进行检定的标准试样。
为了保证标准试样的一致性，一批中所有的试样均应选自单一的坏料或熔料，试样的成分不作规定，具有不同能量级的各批标准试样可以有不同的成分，试样缺口部分应采用同样的加工方法，对于金属材质标准试样，一批中所有的试样应进行相同的热处理工艺。
标准试样的硬度与其标准能量存在一定相关性，测量同一批标准试样的硬度用于评估该批次标准试样标准能量值的一致性和稳定性。
标准试样的标准能量值应在下列范围内：低能量级：标准能量值<30J；中能量级：30J≤标准能量值<110J；高能量级：110J≤标准能量值<200J；超高能量级：标准能量值≥200J。
5 计量性能要求 5.1 标准能量范围及允许标准偏差
标准试样的标准能量范围及允许标准偏差要求见表2。
表2标准试样的标准能量允许的标准偏差
标准能量 <40J ≥40 J
标准偏差 ≤2.0 J ≤5%KR
5.2硬度值极差
同一批标准试样的硬度值极差最大不超过2HRC。
6 通用技术要求 6.1 标准试样几何形状
标准试样应满足的尺寸要求见表3。
表3标准试样几何形状
编号 1 试样长度 2 试样半长度 3 试样高度
含义
尺寸 55.00mm 27.5 mm 10.00mm 10.00mm 8.00 mm
公差
0
0.30 mm ±0.20mm ±0.06mm
试样宽度
4 5 试样缺口处横截面高度 6 缺口角度
±0.075mm ±0.06mm
45° 0.250mm
±1° ±0.025mm
缺口底部曲率半径
7
2 JJG1147—2018
表3(续）
编号 8 缺口相邻面的夹角
尺寸 90° 90°
公差 ±0.15° ±2°
含义
缺口的对称平面与纵轴的夹角
9
缺口底部的半径应与缺口角相切。 缺口面上的表面粗糙度参数Ra不应大于1.6um，其余面上的表面粗糙度参数Ra不应大于3.2um
10 其他
6.2标准试样的其他要求 6.2.1为了保证标准试样的稳定，在生产标准试样时，必须进行减少残余应力的热处理工艺，并经半年以上的自然时效。 6.2.2标准试样不得有磁性，不得有锈蚀、裂纹、划痕、毛刺、砂眼等缺陷。 6.2.3所有标准试样应具有永久标识以便使每个试样都能与其他试样区别开。标准试样应有制造商标志、编号和能量级标记。标志、编号和标记不应标在与冲击刀刀刃、砧座、试样支座接触的任何区域或缺口5mm内的区域，
7 计量器具控制
计量器具控制包括首次检定。
7.1检定条件 7.1.1环境条件
摆锤式冲击基准机和标准试样应在环境温度（20土2）℃和相对湿度不大于85%的环境条件下进行检定，检定时温度变化不应超过2℃，周围环境清洁，无腐蚀性气体。 无电磁场干扰和振动。 7.1.2检定用设备与计量器具
a）摆锤式冲击基准机，其扩展不确定度（k=3）不大于被测标准试样允许标准偏差的1/3。
b）分度值不低于0.02mm的卡尺。 c）投影仪。 d）量角仪。 e）粗糙度仪。 f）洛氏硬度计。
7.2检定项目
标准试样的检定项目见表4。
表4标准试样检定项目一览表
序号 1 2
检定项目
其他要求几何形状
3
