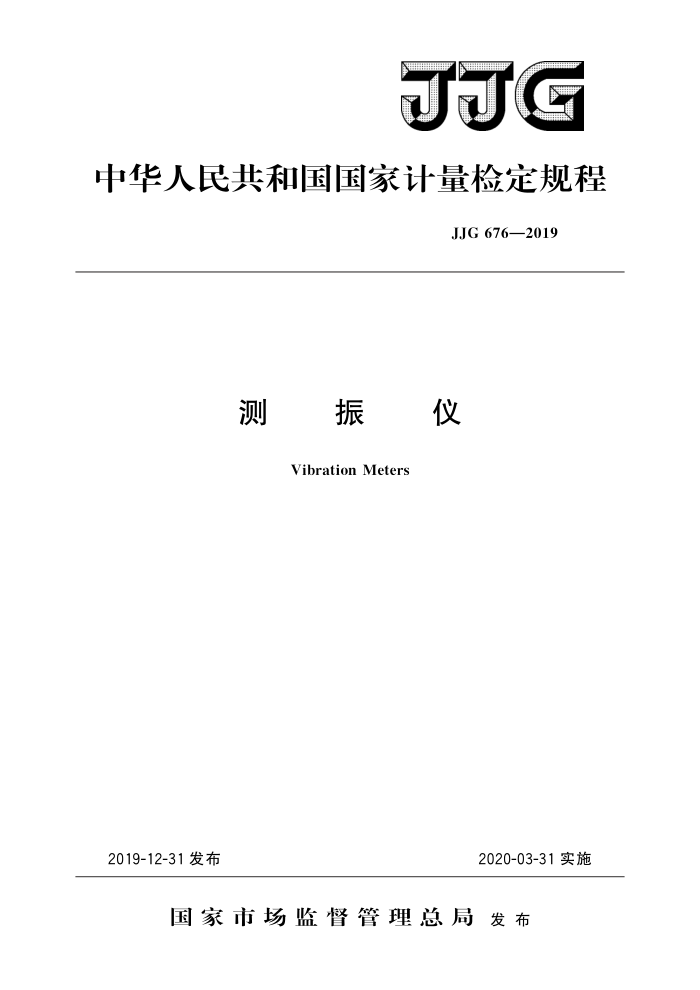

JJG
中华人民共和国国家计量检定规程
JJG 676—2019
测振 仪
VibrationMeters
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG676—2019
测振仪检定规程
JJG 676—2019 代替JJG676—2000
Verification Regulation of Vibration Meters
归口单位：全国振动冲击转速计量技术委员会主要起草单位：中国测试技术研究院参加起草单位：北京航天计量测试技术研究所
中国航空工业集团公司北京长城计量测试技术研究所湖北省计量测试技术研究院中国计量科学研究院工业和信息化部电子第五研究所
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG676—2019
本规程主要起草人：
朱沙 (中国测试技术研究院) 参加起草人：
章兵 (中国测试技术研究院) 刘 鑫（北京航天计量测试技术研究所）曾吾（中国航空工业集团公司北京长城计量测试技术研
究所)
徐爱华（湖北省计量测试技术研究院）左爱斌（中国计量科学研究院）郑术力（工业和信息化部电子第五研究院） JJG676—2019
目 录
引言 1 范围 2 引用文件· 3 概述.
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (6) (6) (7) (8)
计量性能要求 4.1 测振仪主要技术要求· 4. 2 幅值频率响应 4.3 幅值线性度 4. 4 频率误差 4. 5 上限和下限截止频率 5 通用技术要求， 6 计量器具控制.. 6.1 检定条件. 6.2 检定项目· 6.3 检定方法 6.47 检定结果的处理·· 6.5 检定周期附录A 检定证书内页格式附录 B 检定结果通知书内页格式
4 JJG676—2019
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》对JJG676一2000《工作测振仪》进行修订，与JJG676一2000相比，除编辑性修改外，主要技术变化如下：
将规程名称“工作测振仪”改称为“测振仪”；增加了“频率误差”检定项目；增加了“上限和下限截止频率”检定项目；取消了“传感器（或测振仪）参考灵敏度”计量性能要求
本规程的历次版本发布情况为：
JJG676—2000; JJG676—1990;JJG710—1994。
II JJG676—2019
测振仪检定规程
1范围
本规程适用于0.1Hz10kHz频率范围内测振仪的首次检定、后续检定和使用中的检查。 2引用文件
本规程引用了下列文件： JJG134磁电式速度传感器 JJG233压电加速度计 JJG298标准振动台 JJF1156振动、冲击、转速计量术语及定义 GB/T20485.11一2006振动与冲击传感器校准方法 第11部分：激光干涉法振
动绝对校准
GB/T20485.21一2007振动与冲击传感器校准方法 第21部分：振动比较法校准
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改版）适用于本规程。
3概述
测振仪是用于测量振动量值的仪器，它通过振动传感器感应测量对象的振动信号，然后进行转换放大、微分、积分等处理，得到振动的加速度、速度、位移和频率等量值。测振仪一般是由振动传感器、前置放大器、带通滤波、微积分电路和数据显示分析或记录装置组成。典型的测振仪原理框图如图1所示。
前置放大器
带通滤波
一次积分
二次积分
加速度传感器
VHT
显示
图1典型的测振仪原理框图
4计量性能要求
4.1测振仪主要技术要求
测振仪主要技术性能应符合表1的要求。 JJG676—2019
表1测振仪主要技术要求
幅值线性度最大允许误差/%
频率
幅值频率响应最大允许误差/%
配接振动传感器类型
最大允许误差/%
加速度传感器其他类型传感器
±5 ±10
±0.5 ±0. 5
±5 ±10
4.2幅值频率响应
在不同频率下测振仪的幅值测量示值相对于标准值的相对误差，应满足表1的要求。 4.3幅值线性度
在推荐的参考频率点处，不同的振动幅值下测振仪的测量示值相对于标准值的相对误差，其最大的相对误差值为幅值线性度，应满足表1的要求 4.4频率误差
具有频率分析功能的测振仪，其频率测量示值相对于标准振动频率的相对误差，应满足表1的要求。 4.5上限和下限截止频率
按生产厂家说明书中给出的可测量范围的上限和下限截止频率处进行检定，其衰减量与出厂指标的偏差应在士1dB的范围内。
5通用技术要求 5.1外观 5.1.1测振仪应标有清晰的名称、型号、出厂编号和制造厂。 5.1.2传感器的安装基面或专用夹具应光滑平整，安装螺孔应完好无损。 5.2所带附件，如专用电源、测头、安装螺钉、专用软件、使用说明书等应完好齐全。 5.3调整机构应调节自如、自锁性好，所附各种指示器的示值与示值单位应清晰、 醒目。 5.4出厂技术指标应包含仪器测量频率范围、幅值范围、上限和下限截止频率及衰减量和使用注意事项等。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1环境条件
温度：绝对法振动标准要求（23士3）℃；比较法振动标准要求（23士5）℃。 相对湿度：≤75%。 电源电压应在额定电压的士10%范围内室内无腐蚀性介质、无明显的干扰振源和强电磁环境。
2 JJG676—2019
6.1.2 检定用器具 6.1.2.1 振动标准装置技术指标见表2。
表2振动标准装置技术指标一览表
技术指标
比较法振动标准装置
绝对法振动标准装置
测量参数
测量不确定度
测量不确定度
频率范围
频率范围
(k=2)
(k=2) 1% 2 % 1% 1%
0.1Hz~5kHz 5kHz~10kHz 0.1 Hz～1 kHz 0.1Hz~400Hz
3%
加速度
0.1Hz~10kHz
速度位移
3% 3%
0.1 Hz~1 kHz 0.1Hz~400Hz
6.1.2.2 数字电压表（可选）：交流电压幅值测量不确定度优于0.2%（k=2）。 6.1.2.3 频率计（可选）：测量不确定度优于0.1%（k=2）。 6.1.2.4 动态信号分析仪（可选）：交流电压幅值测量误差不超过士0.2%，频率示值误差不超过士0.01%，动态范围应不小于70dB。 6.2 检定项目
测振仪的首次检定、后续检定和使用中检查项目见表3。
表3测振仪的首次检定、后续检定和使用中检查项目一览表
项目外观频率误差幅值频率响应幅值线性度
首次检定 + +（如适用）
后续检定 + 十（如适用）
使用中检查
+ 十 (如适用)
+ + +
+ +
+ +
上限和下限截止频率
注：“十”表示需检定的项目；“一”表示不需检定的项目。振动传感器如有三个方向，应分
别检定。
6.3检定方法 6.3.1外观
用目视等方法对本规程第5章的各项进行检查。符合要求后，再进行以下各条的
检定。 6.3.2传感器的安装 6.3.2.1将传感器的重心尽量对准振动台台面中心。 6.3.2.2对有平衡位置指示器和水平仪的传感器，应按要求进行各部位的调节，调节完毕后须将可调部位锁紧。对接触式传感器（指绝对式）应对探头施加一定的预紧力，在检定过程中还应注意监视传感器与台面的接触状况。
3
