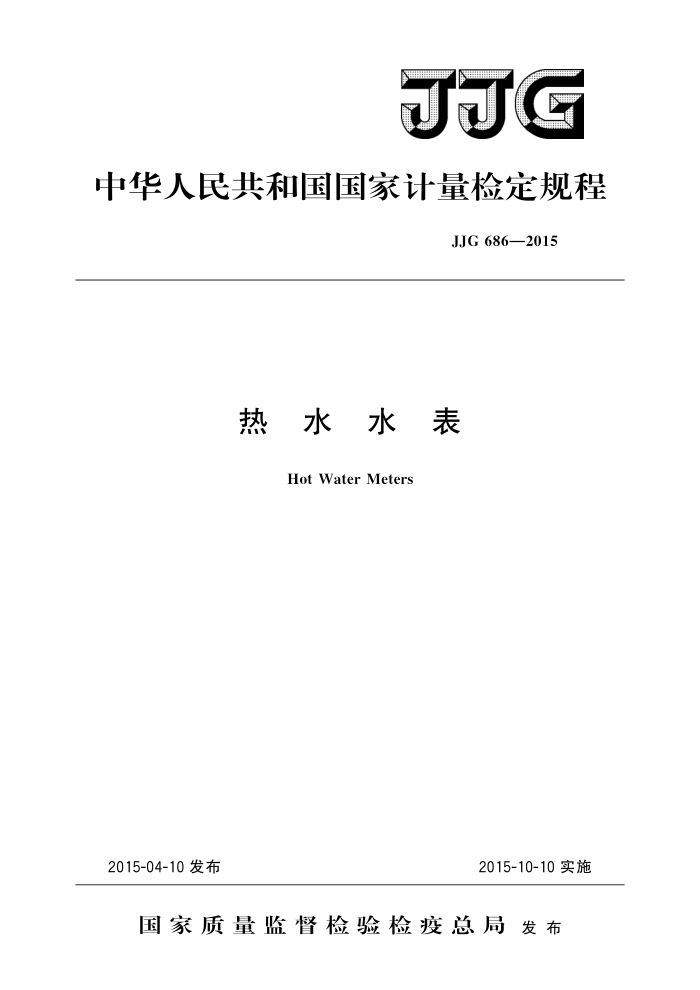

JJG
中华人民共和国国家计量检定规程
JJG 686—2015
热水水表
Hot Water Meters
2015-04-10发布
2015-10-10实施
国家质量监督检验检疫总局发布 JJG686—2015
热水水表检定规程 VerificationRegulation
JJG686—2015
代替JJG686—2006正文部分
of Hot Water Meters
归口单位：全国流量容量计量技术委员会主要起草单位：浙江省计量科学研究院
河南省计量科学研究院
参加起草单位：宁波东海仪表水道有限公司
江西三川水表股份有限公司山东三龙仪表有限公司
内蒙古自治区计量科学研究院浙江迪元仪表有限公司
本规程委托全国流量容量计量技术委员会负责解释 JJG686—2015
本规程主要起草人：
詹志杰 （浙江省计量科学研究院）崔耀华（河南省计量科学研究院）陆佳颖（浙江省计量科学研究院）
参加起草人：
林志良（宁波东海仪表水道有限公司）
宋财华（江西三川水表股份有限公司）董光银（山东三龙仪表有限公司）杨焕诚（内蒙古自治区计量科学研究院）
孙向东（浙江迪元仪表有限公司） JJG686—2015
目 录
引言 1 范围·
(I) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (5) (6) (6) (7) (7) (7) (8) (8) (8) (8) (9) (10) (13) (13) (14) (15)
引用文件. 3术语和计量单位. 3.1术语.. 3.2计量单位 4 概述· 4.1原理和结构组成· 4.2分类 5计量性能要求· 5. 1 Q1、Q2、Q3、Q4的值 5.2准确度等级和最大允许误差.. 6 通用技术要求 6.1 材料和结构·. 6.2 调整和修正· 6.3 安装条件 6.4 额定工作条件· 6. 5 标记和铭牌 6.6 指示装置 6.7 防护装置· 6.8 密封性 6.9 带电子装置热水表· 6.10 辅助装置 7 计量器具控制.· 7. 1 检定条件.· 7.2检定项目… 7.37 检定方法 7. 4 检定结果的处理·· 7.5检定周期· 附录A检定记录参考格式（质量法）附录 B 检定证书和检定结果通知书内页格式
2
+
I JJG686—2015
引言
本规程是以GB/T778.1～3一2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》、国际法制计量组织（OIML）的国际建议OIMLR49-1：2013（E）《测量可饮用冷水和热水的水表一第1部分：计量和技术要求》、OIMLR49-2：2013（E） 《测量可饮用冷水和热水的水表一第2部分：试验方法》为缩编制依据，结合了我国热水表制造和使用行业现状，对JJG686一2006正文部分进行修订的。主要的技术指标与国家标准等效。根据管理工作需要，将原JJG686一2006《热水表》拆分为检定规程和型式评价大纲两个技术规范
本规程与JJG686一2006正文相比，除编辑性修改外，主要技术变化如下：
在规程适用范围重新进行了规定：除机械式热水表外，增加了基于电磁或电子
原理工作的热水表；热水表最高工作温度由180℃改为130℃，并用温度等级表示；
一热水表的流量特性由Q1、Q2、Q3、Q4确定，替代原特性流量符号；一热水表按Q3（以m/h为单位）和Q3/Q1、Q2/Q1的比值标志，并规定了系
列数，替代原水表代号和计量等级A、B、C、D的表达方式；
一检定项目中原“外观检查”改为“外观与功能检查”；
检定周期由原“一般不超过2年”的规定改为与国家计量行政部门对强制检定
一
计量器具的管理方式相同；
本规程的历次版本发布情况为： JJG686—1990热水表；一JJG686—2006热水表。
II JJG686—2015
热水水表检定规程
1范围
本规程适用于标称口径不大于300mm的热水水表（以下简称热水表）的首次检定、后续检定和使用中检查。
本规程所指热水表为测量流经封闭满管道热水、温度等级为T70～T130的水表，包括机械式热水表、配备了电子装置的机械式热水表、基于电磁或电子原理工作的热水表。
2 引用文件
本规程引用下列文件： JJG162—2009冷水水表 JJG164一2000液体流量标准装置 GB/T778.1一2007封闭满管道中水流量的测量饮用冷水水表和热水水表第
1部分：规范
GB/T778.2一2007封闭满管道中水流量的测量 量饮用冷水水表和热水水表 第 2部分：安装要求
GB/T778.3一2007封闭满管道中水流量的测量饮用冷水水表和热水水表第 3部分：试验方法和试验设备
OIMLR49-1:2013(E) 测量可饮用冷水和热水的水表一第1部分：计量和技术要求《Watermeters intended forthemeteringof cold potablewaterandhotwater Part l:Metrological and technical requirements》
OIMLR49-2：2013（E）测量可饮用冷水和热水的水表一第2部分：试验方法 《Water meters intended for themetering of cold potable water and hot waterPart 2: Test methods
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
32 术语和计量单位
3.1术语
除了引用JJG162所规定的术语外，本规程还引用下列术语。
3.1.1流量时间法flowrate-timemethod
在检定过程中流经水表的水量通过流量和时间的测量结果来确定，可以通过在规定的时间内进行一次或多次流量的重复测量来实现。但要避免在试验开始和结束时的非恒定流量区进行瞬时流量测量。
1 JJG686—2015
3.1.2水表温度等级metertemperatureclass
水表中根据所适用的水温最高值和最低值所制定的等级，以字母T和水温特性值的数字表示。
注：如T90代表最低工作温度为0.1℃、最高为90℃的热水水表工作范围，T30/130代表最低
工作温度为30℃、最高为130℃的热水水表工作范围。
3.1.3辅助装置ancillarydevice
用于执行某一特定功能，直接参与产生、传输或显示测量结果的装置。主要有以下
几种：
a）调零装置； b）价格指示装置； c）重复指示装置； d）打印装置； e）存储装置； f）税控装置； g）预调装置； h）自助装置； i）流动传感器运动检测器（可从指示装置中清晰看出）； ji）远传读数装置（永久或临时）； k）温度测量显示装置（电子式）。
3.1.4计量元件可更换式水表meterwithexchangeablemetrologicalunit
包含了经过相同型式批准的连接接口和可更换测量元件的常用流量Q：≥16m"/h 的水表。 3.2计量单位
（1）体积：立方米，符号m"。 （2）流量：立方米每小时或升每小时，符号m"/h或L/h。 （3）温度：摄氏度，℃。
4概述 4.1原理和结构组成
典型的热水表工作原理是采用叶轮式或螺翼式机械传感器，测量水流速，将流速信号转换成转速信号输人计算器，积算出流过的热水体积并在指示装置上显示。热水表的测量原理一般采用机械原理，也可采用电子或电磁原理。采用电子或电磁原理测量时：可能采用转换器对信号进行转换。热水表可以安装辅助装置以检测、显示和传输水温等信号。
热水表应至少包括测量传感器、计算器（可包括调节或修正装置）、指示装置三个部分，各部分可组为一体，也可以安装在不同位置。
热水表可以配备用于完成特定功能的辅助设备，如远传装置等。 采用电子或电磁原理测量的热水表（如电磁水表、超声水表等）的具体工作原理和
