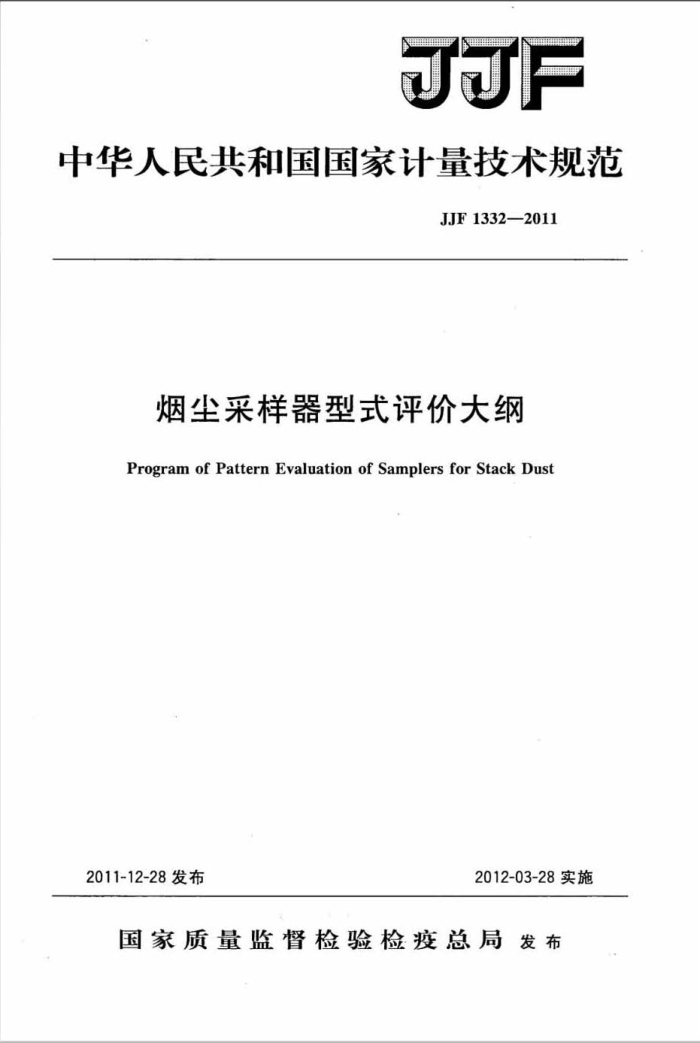

JJF
中华人民共和国国家计量技术规范
JJF1332—2011
烟尘采样器型式评价大纲
Program ofPattern Evaluation ofSamplersfor StackDust
2011-12-28发布
2012-03-28实施
国家质量监督检验检疫总局发布 中华人民共和 国国家计量技术规范烟尘采样器型式评价大纲
JJF1332—2011
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010)64275323发行中心：（010)51780235
读者服务部：（010)68523946 中国标准出版社泰皇岛印刷厂印刷
各地新华书店经销
?
开本880×1230 1/16 印张3.5 宇数77千字 2012年3月第一版2012年3月第一次印刷
.
书号：155026·J-2680 定价48.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010）68510107 JJF1332—2011
烟尘采样器型式评价大纲 ProgramofPattern Evaluationof
JJF1332—2011
Samplers for Stack Dust
本规范经国家质量监督检验检疫总局于2011年12月28日批准，并自
2012年3月28日起施行。
归口单位：全国环境化学计量技术委员会主要起草单位：北京市计量检测科学研究院参加起草单位：中国计量科学研究院
武汉市天虹仪表有限责任公司
青岛市计量测试所
本规范委托全国环境化学计量技术委员会负责解释 JJF1332—2011
本规范主要起草人：
沈正生（北京市计量检测科学研究院）
参加起草人：
张文阁（中国计量科学研究院）李虹杰（武汉市天虹仪表有限责任公司）赵海波（北京市计量检测科学研究院）张国城（北京市计量检测科学研究院）汪宁（武汉市天虹仪表有限责任公司）夏春（青岛市计量测试所） JJF1332—2011
目录
范围 2号 引用文件·
(1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) I
概述· 4 申请单位应提交的技术资料和试验样机 4.1技术资料 4.2试验样机 5法制管理要求 5.1计量单位要求. 5.2准确度（最大允许误差）要求· 5.3关于计量法制标志和计量器具标识的要求 6计量要求 6.1流量示值误差 6.2 流量稳定性 6.3 计时误差 6.4 温度示值误差： 6.5 压力示值误差 6.6 压力零点漂移· 6.7 等速跟踪响应时间 6.8 等速跟踪吸引误差 7 通用技术要求 7. 1 外观· 7.2 气密性· 7.3 抽气能力 7.4 绝缘电阻 7.5 绝缘强度 7.6 低温试验 7.7 高温试验 7.8 低温贮存试验 7.9 高温贮存试验 7.10 恒定湿热试验 7.11 碰撞试验 7.12 跌落试验 7.13 电源电压适应性 7.14 工作噪声 8 型式评价项目一览表·
3
.
. JJF1332—2011
试验项目的试验方法和条件 9.1流量示值误差试验 9.2流量稳定性试验 9.3 计时误差试验 9.4 温度示值误差试验， 9.5 压力示值误差试验 9.6 压力零点漂移试验 9.7 等速跟踪响应时间试验 9.8 等速跟踪吸引误差试验 9.9 外观及通电检查
(6) (6) (7) (8) (8) (9) (10) (10) (10) (11) (11) (12) (12) (13) (13) (14) (14) (15) (15) (16) (16) (17) (18) (18) (19)
9
9.10 气密性 9.11 抽气能力 9.12 绝缘电阻 9.13 绝缘强度 9.14 低温试验 9.15 高温试验 9.16 低温贮存试验 9.17 高温贮存试验 9.18 恒定湿热试验 9.19 碰撞试验 9.20 跌落试验 9.21 电源电压适应性试验 9.22 工作噪声试验 10 型式评价结果的判定附录A 原始记录格式
Ⅱ JJF1332—2011
烟尘采样器型式评价大纲
1范围
本型式评价大纲适用于采样流量在60L/min以内，排气流速范围5m/s~30m/s，用过滤称重法测定气体中烟尘浓度的烟尘采样器的型式评价。 2引用文件
JG680—2007烟尘采样器 GB/T3768一1996声学声压法测定噪声源声功率级反射面上方采用包络测量
表面的简易法
GB/T11606一2007分析仪器环境试验方法 HJ/T48-1999烟尘采样器技术条件上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。 3概述
烟尘采样器是通过采样方式用过滤称重法测量烟道、烟窗及一般含尘管道中气体颗粒物浓度的仪器。
过滤称重法烟尘采样器的原理是：一定量含尘气体通过已知质量的滤简或滤纸时尘粒被阻留，经除去非化合水后，根据采样前后滤筒或滤纸的增量，计算出单位体积气体中颗粒物质量。以下所提到的烟尘采样器均指过滤称重法烟尘采样器。
烟尘采样器分为手动型烟尘采样器和自动型烟尘采样器。 手动型烟尘采样器是采样前预先测出采样点处的温度、压力、气流速度等参数，计
算出烟尘采样器正常工作时各采样点所需要的采样流量，通过手动调节采样流量至所要求的流量值进行采样。其结构见图1。
2113
1
图1手动型烟尘采样器结构图
.
1采样装置；2一压力测量装置；3一温度测量装置：4一流量测量控制装置：5抽气泵
自动型烟尘采样器是由测控系统根据各种传感器检测到的压力、温度等参数，通过运算，计算出相应的控制信号，控制电路调整抽气泵的抽气能力，达到相应的流量。自
1 JJF1332—2011
动型烟尘采样器操作简单、适应性强、跟踪精度高，目前在用的仪器绝大多数为此类型。其结构见图2。
8
2
10
34567
-
图2自动型烟尘采样器结构图
1一采样装置（含S皮托管、滤筒室）：2一温度测量装置：3一压力测量装置：4一湿度测量装置；
5计前压测量装置：6-计前温测量装置：7流量测量装置：8一微机计控系统：
9—流量控制装置：10-显示单元；11-抽气泵
烟尘采样器在以下章节中简称仪器。
41 申请单位应提交的技术资料和试验样机
4.1技术资料 4.1.1样机照片。 4.1.2产品标准（含检验方法）。 4.1.3总装图、电路图和主要零部件图。 4.1.4使用说明书。 4.1.5制造单位或技术机构所做的试验报告。 4.2试验样机
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系
列产品提出申请。凡按单一产品申请的，一般情况下应提供三台样机；按系列产品申请的，每个系列产品中抽取三分之一有代表性的规格产品；每种规格提供试验样机的数量，按申请单一产品的原则执行；按以上原则，数量太多的，可适当减少样机数量。具有代表性的规格，由受理申请政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件确定。 5法制管理要求 5.1计量单位要求
仪器应采用法定计量单位。 5.2准确度（最大允许误差）要求
仪器的最大允许误差必须符合JJG680一2007的规定。 5.3关于计量法制标志和计量器具标识的要求
必须在仪器的铭牌或面板、表头等明显部位标注计量法制标志和计量器具标识，其标志、编号和说明必须清晰可辩，牢固可靠。 2 JJF
