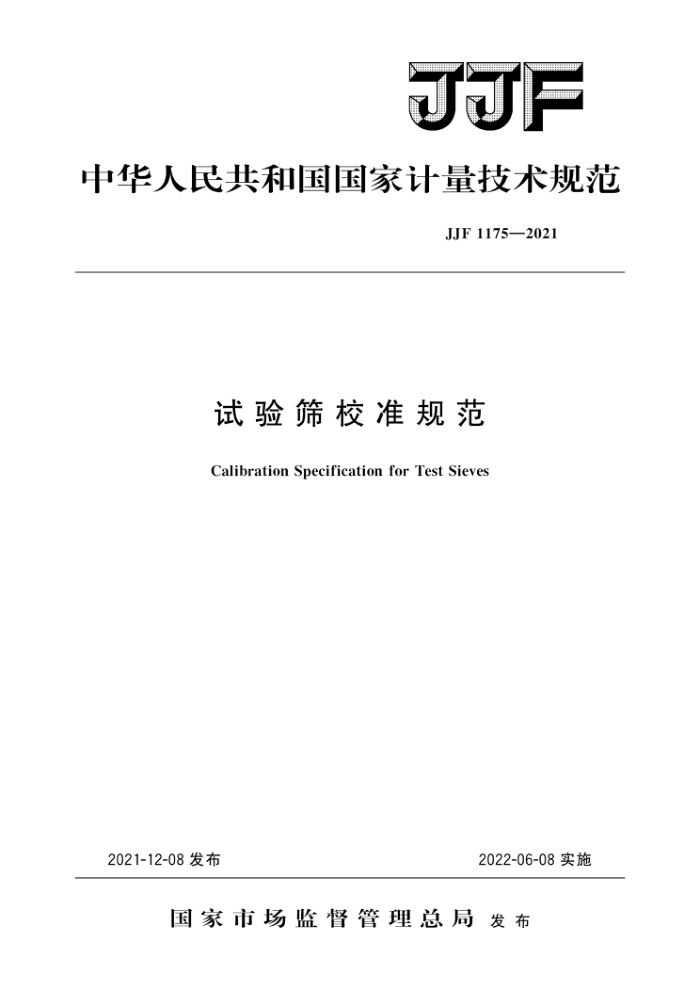

JJF
中华人民共和国国家计量技术规范
JJF1175—2021
试验筛校准规范
Calibration Specification forTestSieves
2021-12-08发布
2022-06-08实施
国家市场监督管理总局发布 JJF1175—2021
试验筛校准规范 Calibration Specification forTest Sieves
JJF 1175—2021 代替JJF1175—2007
归口单位：全国几何量工程参量计量技术委员会主要起草单位：黑龙江省计量检定测试研究院
中机生产力促进中心
浙江省计量科学研究院
参加起草单位：新乡巴山航空材料有限公司
辽宁省计量科学研究院福建省计量科学研究院
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1175—2021
本规范主要起草人：
张海波（黑龙江省计量检定测试研究院）韩正阳（黑龙江省计量检定测试研究院）侯长革（中机生产力促进中心）叶欣 (浙江省计量科学研究院）
参加起草人：
白潜洋（新乡巴山航空材料有限公司）
刘娜（辽宁省计量科学研究院）王朝阳（福建省计量科学研究院） JJF1175—2021
目 录
引言 1
(IⅡ) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (5) (11) (14) (16)
范围 2 引用文件… 3
概述· 计量特性：
A
4.1金属丝编织网试验筛筛孔尺寸 4.2金属穿孔板试验筛筛孔尺寸..· 5校准用设备和环境条件.
校准项目和校准方法
6
6.1金属丝编织网试验筛筛孔尺寸.. 6.2金属穿孔板试验筛筛孔尺寸.·
校准结果表达复校时间间隔，
7
8
附录A 试验筛计量特性指标附录B 金属丝编织网试验筛筛孔尺寸测量结果的不确定度评定附录C 金属穿孔板试验筛筛孔尺寸测量结果的不确定度评定附录D 校准证书内容 JJF1175—2021
引言
本规范以JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用
计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》为基础和依据进行修订。
与JJF1175一2007《试验筛校准规范》相比，除编辑性修改外，主要技术变化如下：
增加了引言；删除了“筛孔尺寸在最大尺寸（w十X）和中间尺寸（w十Z）之间的筛孔数
量”校准项目；
删除了“基本尺寸确定”校准项目；修改了“筛孔最大尺寸”和“筛孔平均尺寸”的校准方法；修改了“金属丝编织网试验筛筛孔尺寸测量结果的不确定度评定”；将试验筛计量特性移至附录A中；删除了“金属丝编织网试验筛筛孔尺寸偏差中的中间偏差”技术要求；增加了“金属丝编织网试验筛筛孔尺寸最大标准偏差”技术要求。
本规范的历次版本发布情况为：
JJF1175—2007。
II JJF1175—2021
试验筛校准规范
1 范围
本规范适用于筛孔尺寸为（0.020～125）mm的金属丝编织网试验筛和筛孔尺寸为（1～125）mm的金属穿孔板试验筛的校准。
2引用文件
本规范引用了下列文件： GB/T5329一2003试验筛与筛分试验术语 GB/T6003.1一2012试验筛技术要求和检验第1部分：金属丝编织网试验筛 GB/T6003.2一2012试验筛技术要求和检验第2部分：金属穿孔板试验筛 GB/T6005—20081 试验筛金属丝编织网、穿孔板和电成型薄板 发筛孔的基本
尺寸
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
试验筛主要用于对颗粒物料做粒度分析和筛分试验。金属丝编织网试验筛如图1所示、金属穿孔板试验筛如图2所示。试验筛筛孔的排列如图3、图4和图5所示。
图1金属丝编织网试验筛示意图
1一金属丝网；2—主体部分；3—基座；4一2和3组成筛框
图2金属穿孔板试验筛示意图
1一金属穿孔板；2一主体部分；3一基座；4一2和3组成筛框 JJF1175—2021
图3金属丝编织网试验筛编织形式和筛孔尺寸示意图
w一筛孔尺寸；d一金属丝直径
图4金属穿孔板试验筛示意图
图5金属穿孔板试验筛示意图
圆孔排列形式和孔径尺寸
方孔排列形式和筛孔尺寸
sw—孔径
w一筛孔尺寸
4计量特性
4.1金属丝编织网试验筛筛孔尺寸 4.1.1任意筛孔最大尺寸 4.1.2筛孔平均尺寸 4.1.3金属丝直径 4.2 ，金属穿孔板试验筛筛孔尺寸
5 校准用设备和环境条件
校准用设备和环境条件见表1。
2
