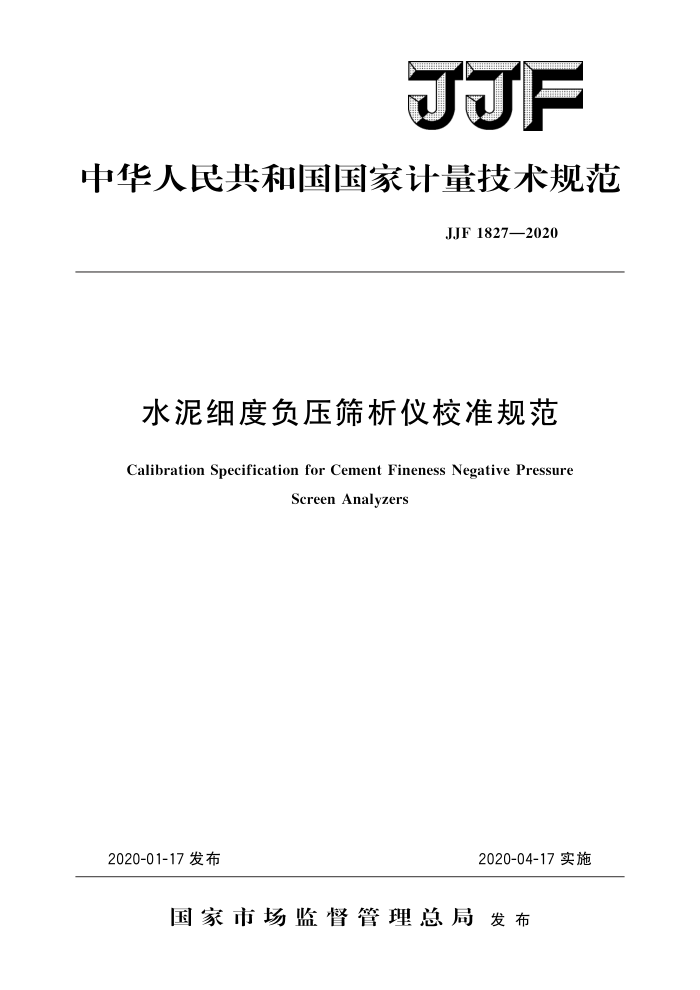

JJF
中华人民共和国国家计量技术规范
JJF1827—2020
水泥细度负压筛析仪校准规范
Calibration Specification for Cement Fineness Negative Pressure
Screen Analyzers
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1827—2020
水泥细度负压筛析仪
校准规范 Calibration Specification for
JJF 1827—2020
Cement Fineness Negative Pressure Screen Analyzers
归口　单位：全国压力计量技术委员会主要起草单位：湖北省计量测试技术研究院
贵州省计量测试院福建省计量科学研究院
参加起草单位：新疆维吾尔自治区计量测试研究院
吉林省计量科学研究院
本规范委托全国压力计量技术委员会负责解释 JJF1827—2020
本规范主要起草人：
何运部（湖北省计量测试技术研究院）李倩（贵州省计量测试院）林景星（福建省计量科学研究院）
参加起草人：
陈武卿（新疆维吾尔自治区计量测试研究院）
孙俊峰（吉林省计量科学研究院）涂晓斌（湖北省计量测试技术研究院）朱 爽（湖北省计量测试技术研究院） JJF1827—2020
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (6) (8)
范围· 2引用文件. 3术语和计量单位· 3.1 术语. 3.2 计量单位 N 概述 5 计量特性· 5.1 测量范围 5. 2 示值误差…. 5.3 回程误差· 5. 4 绝缘电阻.. 5.5 噪声 5.6转速. 6 校准条件： 6.1 环境条件. 6.2测量标准及其他设备.· 7校准项目和校准方法· 7. 1 外观及功能性检查. 7. 2 示值误差 7. 3 回程误差· 7. 4 绝缘电阻 7. 5 噪声. 7. 6 转速· 8 校准结果表达 8.1 校准数据处理· 8.2 校准证书· 8.3校准不确定度评定 9复校时间间隔· 附录A水泥细度负压筛析仪校准原始记录（推荐样式）附录B校准证书内页（推荐样式）附录C水泥细度负压筛析仪压力示值校准不确定度评定示例
I JJF1827—2020
引言
JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》构成支撑本校准规范制定工作的基础性文件。
同时参考了JJG52一2013《弹性元件式一般压力表、压力真空表和真空表》、 GB/T1345一2005《水泥细度检验方法筛析法》、GB/T5329一2003《试验筛与筛分试验术语》技术性文件。
本规范为首次发布。
II JJF1827—2020
水泥细度负压筛析仪校准规范
1范围
本规范适用于水泥细度负压筛析仪（以下简称筛析仪）非试验筛部分的校准。
2 引用文件
本规范引用了下列文件： JJG52一2013弹性元件式一般压力表、压力真空表和真空表 GB/T1345一2005水泥细度检验方法筛析法 GB/T5329一2003试验筛与筛分试验术语凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语
GB/T1345一2005和GB/T5329一2003中界定的以下术语和定义适用于本规范。
3.1.1筛分sieving
用一个或一个以上的筛子将不同的颗粒按尺寸大小进行分离的过程。 [GB/T5329—2003，术语和定义2.3.1]
3.1.2试验筛testsieve
符合试验筛标准技术要求、用于筛分法进行粒度分析的筛子。 ［GB/T5329—2003，术语和定义2.2.2] 3.1.3负压筛析法vacuumsieving 用负压筛析仪，通过负压源产生的恒定气流，在规定筛析时间内使试验筛内的水泥
达到筛分。
［GB/T1345一2005，术语和定义4.1 3.2计量单位
筛析仪压力参数使用的法定计量单位为Pa（帕斯卡），或是其十进倍数单位。
4概述
筛析仪是用于进行水泥细度筛析检验的一种具有计量性能的行业专用仪器。 筛析仪由筛座、试验筛、负压源和吸尘单元组成，其中筛座由喷气嘴、负压表、时
间控制器、电机和外壳组成。
筛析仪采用负压筛析法，其工作原理是利用气流作为筛分的动力介质，通过内置的工业吸尘器，使整个系统保持规定的负压状态，筛网里的待测粉末物料在旋转的喷气嘴喷出的气流作用下呈流状物，并随气流一起运动，颗粒直径小于筛网孔径的物料由气流
1 JJF1827—2020
带动通过筛网被抽走，而颗粒直径大于筛网孔径的物料留在试验筛内，从而达到筛分目的。 5计量特性
5.1测量范围
筛析仪压力测量范围：（一100～0）hPa。 5.2示值误差
筛析仪压力示值误差不超过：士2.5hPa。 5.3回程误差
筛析仪压力回程误差不大于：2.5hPa。 5.4绝缘电阻
筛析仪的电源各接线端子与机壳间的绝缘电阻应不小于20M2 5.5噪声
筛析仪正常工作状态下的噪声应不大于75dB（A）。 5.6转速
筛析仪筛座的喷气嘴转速应在（30士2）r/min范围内注：以上指标不适用于合格性判别，仅供参考
6校准条件
6.1环境条件 6.1.1环境温度：（20士5）℃。 6.1.2相对湿度：不大于80%。 6.2测量标准及其他设备 6.2.1压力标准器
压力标准器最大允许误差绝对值应不大于筛析仪压力示值最大允许误差绝对值的
1/4。
可供选择的标准器有： a）双活塞式压力真空计； b）0.05级及以上数字压力计（年稳定性合格的）； c）其他符合要求的标准器 ，
6.2.2其他设备和辅助设备
a）真空校验器； b）绝缘电阻表：额定电压为DC500V，准确度等级10级； c）声级计：测量范围为（40～120）dB，准确度等级优于2级； d）转速表：测量范围为（1～9999）r/min，准确度等级优于0.1级； e）三通及连接管。
7校准项目和校准方法
7.1 外观及功能性检查 2 JJF1827—2020
筛析仪中的负压表应具有调零装置，其调零装置应灵活可靠，且表面玻璃应无色透明，不得有妨碍读数的缺陷或损伤，分度盘应平整光洁，数字及各标志应清晰可辨。
仪器开机经预热后，筛析仪能正常工作，调节筛析仪真空泵旋钮，进行最大疏空检
查，且最大疏空压力应不大于一60hPa。 7.2示值误差 7.2.1采用压力标准器示值与筛析仪中的负压表压力示值直接比较的方法，按照图1 所示连接标准器与负压筛析仪，零位调整完毕后，压力示值误差校准点按标有数字的分度线（—20hPa、一40hPa、—60hPa、—80hPa、—100hPa）选取
三通
压力标准器
篇析仪中的负压表
连接管
真空校验器
图1筛析仪示值校准系统示意图
7.2.2从零点开始均匀缓慢地疏空至第一个校准点，给定标准器的示值，读取筛析仪中的负压表示值（按分度值1/10估读），如此依次在所选取的校准点进行正行程校准直至测量上限，再依次逐点进行反行程校准直至零位，各校准点压力示值误差按公式（1）计算：
=pio
(1)
式中： △p——压力示值误差，hPa; p:筛析仪中的负压表压力示值正反行程平均值，hPa; p。——压力标准器示值，hPa。
7.3回程误差
压力回程误差校准是在压力示值误差校准时进行，同一校准点正行程、反行程示值之差的绝对值，即为筛析仪的压力回程误差。 7.4绝缘电阻
断开电源，让筛析仪处于开启状态，用绝缘电阻表在电源各接线端子与机壳之间施加500V直流试验电压，筛析仪稳定5s后测量绝缘电阻。 7.5噪声
在筛析仪处于最大工作压力下，在距离筛析仪1m处，用声级计测量其噪声。
3
