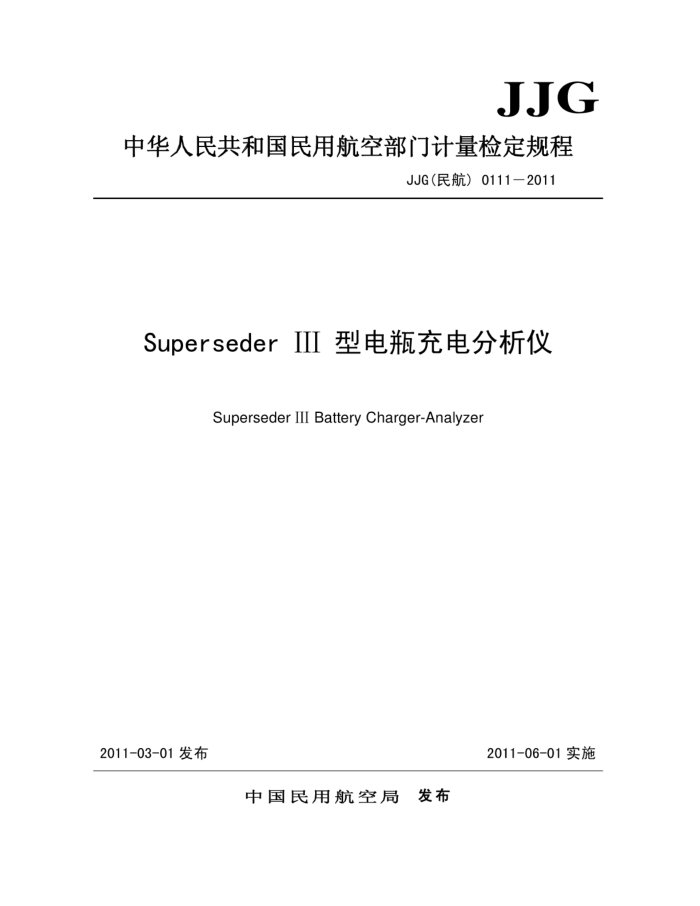

中华人民共和国民用航空部门计量检定规程
JJG（民航）0111—2011
Superseder III 型电瓶充电分析仪
SupersederIIIBatteryCharger-Analyzer
2011-03-01发布
2011-06-01实施
中国民用航空局 发布 JJG（民航）0111—2011
Superseder III 型电瓶充电分析仪检定规程 JJG（民航）0111—2011 VerificationRegulationofSuperseder IIIBatteryCharger-Analyzer
本规程经中国民用航空局2011年03月01日批准，并自2011年06月
01日起施行。
归口单位：中国民用航空局航空器适航审定司
起草单位：中国东方航空股份有限公司工程技术公司
本规程技术条文由起草单位负责解释。
建筑321---标准查询下载网 www. jz321. net JJG（民航）0111—201
本规程起草人：
归红（中国东方航空股份有限公司工程技术公司）阎俊（中国东方航空股份有限公司工程技术公司）范秀兰（中国东方航空股份有限公司工程技术公司）
季方芳（中国东方航空股份有限公司工程技术公司） JJG（民航）0111—2011
目 录
范围 2 概述 3 计量性能要求 4 通用技术要求
(1) (1) (1) (2) (2) (2) (3) (10) (10) (11) (14) (16)
T
计量器具控制 5.1 检定条件 5. 2 检定项目和检定方法 5. 3 检定结果的处理 5. 4 检定周期附录A 检定记录格式附录B 检定证书封面格式附录C 检定不合格通知书封面格式
建筑321---标准查询下载网 www. jz321. net JJG（民航）0111—2011
SupersederIll型电瓶充电分析仪检定规程
1范围
本规程适用于民用航空系统飞机维修中应用的技术手册为《SupersederIIIBattery Charger-Analyzer Instruction Manual Aero Quality Sales 公司 1998 8年版》的 SupersederIl型电瓶充电分析仪的首次检定、后续检定和使用中检验。
对于技术手册为其他版本的SupersederIⅢI型电瓶充电分析仪(以下简称分析仪)，如果本规程能够满足其技术要求，可参照本规程进行检定。
2概述
分析仪主要用于机载电瓶的充电，并具有电压故障报警、电瓶超温报警、充电过压保护、放电欠压保护、电流跟踪、计时等功能。
分析仪由主机、测温板及电缆等组成，主机包括监控电路、计时器电路、精密可编程恒流源、精密可编程恒流槽和控制电路，电缆包括测温电缆和电瓶电缆。
3计量性能要求
3.1充电过压保护电压
充电过压保护电压：（34.0土0.5）V
3.2放电欠压保护电压
放电欠压保护电压：（20.0土0.3）V
3.3跟踪电流
见表1。
1 JJG（民航）0111—2011
表 1
选择器位置
启动方式
显示范围
MAI N CURRENT TOPPI NG / DI SCHARGE CURRENT
（顶峰充电、放电电流）
（主充电电流）
DUALRATE（双比率） SINGLERATE（单比率） FULLDISCH（全放电） AUTODISCH（自动放电）
24.7~25.3 0.8~1.2 -0.6~.1.4 -0.6~.1.4 4.7~5.3 0.8~1.2 -0.6~.1.4 -0.6~.1.4
250
010
DUAL RATE SI NGLE RATE FULL DI SCH AUTO DI SCH
050
010
3.4 峰值控制电压
峰值控制电压：（29.4土0.1）V
通用技术要求
4
分析仪不应有影响正常工作及读数的机械损伤，电缆接口应接触可靠，数字显示应清晰，无笔划缺损，各选择器应操作灵活、接触可靠、定位准确。
送检分析仪的附件及文件应齐全。
5 计量器具控制
5.1 检定条件 5.1.1 检定环境
环境温度：（20土5）℃ 相对湿度：55%15% 电源电压：（220V±4.4）V，（50～60）Hz 周围无影响正常工作的电磁场干扰和机械振动。
5.1.2 检定设备 5.1.2.1 数字多用表
2
建筑321---标准查询下载网 www. jz321. net JJG（民航）0111—2011
直流电压测量范围：（0～50）V 允差：土0.1%读数值分辨力：0.01V
5.1.2.2 可变电阻箱
数量：4只范围： :（0~31）k2 允差：±1%读数值
5.1.3 配套设备
配套设备为： a) 直流稳压源：电压范围为（0～50）V，电流范围为（0～3）A； b) 一组20格机载电瓶。
5.2 检定项目和检定方法
5. 2. 1 检定项目
检定项目见表2。
表 2 首次检定 + + + + + + + + + + +
检定项目通用技术要求检查
后续检定
使用中检验
+ + + + + + + + + + +
+ + + + + + + + + + +
开机检查计时器功能的检查电瓶超温保护功能的检查电压故障功能的检查极性反向功能的检查全放电功能的检查
跟踪电流的检查充电过压保护电压的检定放电欠压保护电压的检定
控制电压的检定
注：“十”表示包含的项目。
3 JJG（民航）0111—2011
5.2.2通用技术要求检查
按第4章的要求进行检查。
5.2.3 开机检查
5.2.3.1用测温电缆将主机与测温板相连，打开主机顶部盖板，将监控电路板上的SW 开关置于“RUN”（运转)位置，按压前面板“RESET”（重置）按键。 5.2.3.2打开电源，按表3检查主机的显示情况，将检查结果记入附录A的A.2。
表 3
要求亮显示“00.0” 显示“00.0”
检查内容 RESET指示灯
CURRENT（电流表） VOLTAGE（电压表）
ELAPSEDTIME（经过时间）
显示“0000”，中间无“：”
5.2.4计时器功能的检查
5.2.4.1将主机的“VOLTAGEMODE”（电压模式）旋钮置于“CC”（恒流）位置，计时器电路板上的SW2开关置于“TEST”（测试）位置。 5.2.4.2将主机“MAINCURRENT”（主电流）选择器和“TOPPING／DISCHARGECURRENT” 选择器均置于“OOO”，“MAINCHARGETIME”（主充电时间）选择器和“TOTALCHARGETIME” （总充电时间）选择器分别置于“0”和“00”。 5.2.4.3按压“DUALRATE”按键，主机在主充电方式下启动，“DUAL”（双）和“MAIN” （主）指示灯亮，并立即进入循环结束，“MAIN”指示灯灭，“CYCEND”（循环结束）指示灯闪亮，并伴有报警声，按压“RESET”按键。 5.2.4.4按压“SINGLERATE”按键，主机在顶峰充电方式下启动，“SINGLE”（单）和“TOP” （顶峰）指示灯亮，并立即进入循环结束，“MAIN”指示灯灭，“CYCEND”指示灯闪亮，并伴有报警声，按压“RESET”按键。 5.2.4.5按表4分别设置“MAINCHARGETIME”选择器和“TOTALCHARGETIME”选择器位置，按压“DUALRATE”按键，主机在主充电方式下启动，分别检查主机的显示情况，按压“RESET”按键。
4
