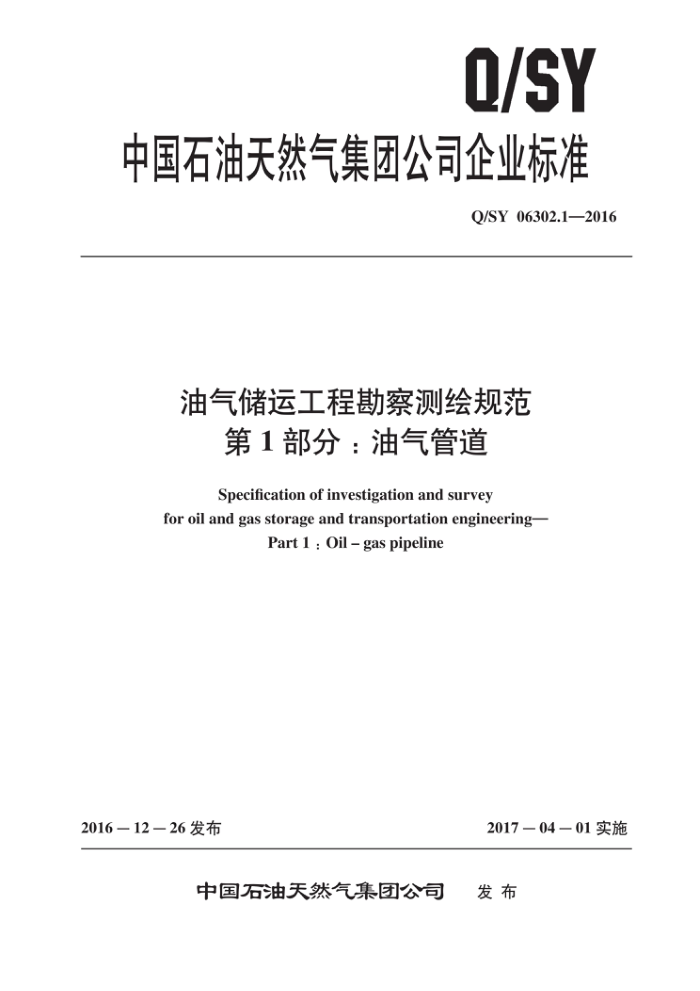

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06302.1—2016
油气储运工程勘察测绘规范
第1部分：油气管道
Specification of investigation and survey
for oil and gas storage and transportation engineering-
Part 1 : Oil - gas pipeline
2017－04—01实施
2016一12一26发布
中国石油天然气集团公司 发布 Q/SY06302.1—2016
目 次
前言· 范围
.Ⅱ
规范性引用文件术语和定义基本要求选址勘察测绘
2
3
4
5 5.1 测绘
4
5.2 岩土工程勘察初步勘察测绘
6
C
6.1 测绘 6.2 岩土工程勘察详细勘察测绘
U
7
21
7.1 测绘 7.2 岩土工程勘察施工勘察 8.1 水平定向钻穿越施工勘察 8.2 水域隧道穿越施工勘察 8.3 山岭隧道施工勘察附录A（资料性附录） 岩体地应力和岩爆的判别参考文献
.21
24
40
8
41 41
42
44 Q/SY06302.1—2016
前言
Q/SY06302《油气储运工程勘察测绘规范》是油气储运工程建设系列标准之一。该标准分为以下两个部分：
第1部分：油气管道第2部分：地下水封洞库。
本部分为Q/SY06302的第1部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气股份有限公司天然气与管道分公司、中国石油天然气集团公司工程建设分公司提出。
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：大庆油田工程有限公司、中国石油天然气股份有限公司天然气与管道分公司、
中国石油天然气股份有限公司管道建设项目经理部。
本部分主要起草人：李作开、姜龙、高波、韩海刚、杨风学、韩江、夏树新、刘焕宝、李相斌张书华、于秋、邓友发、胡颖、李志勇、马国强、卜祥军、李娟。
II Q/SY06302.1—2016
油气储运工程勘察测绘规范
第1部分：油气管道
1范围
Q/SY06302的本部分规定了油气管道工程选址勘察测绘、初步勘察测绘、详细勘察测绘和施工
勘察阶段的工作范围、基本内容和技术要求。
本部分适用于陆上原油、成品油和天然气管道建设项目的勘察测绘工作。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6962 1：500，1：1000，1：2000地形图航空摄影规范 GB/T 7930 1：500，1：1000，1：2000地形图航空摄影测量内业规范 GB/T 7931 1：500，1：1000，1：2000地形图航空摄影测量外业规范 GB/T 15968 遥感影像平面图制作规范 GB/T 18314 全球定位系统（GPS）测量规范 GB/T20257.1 国家基本比例尺地形图图式第1部分：1：500，1：1000，1：2000地形图图式 GB/T 23236 数字航空摄影测量空中三角测量规范 GB/T 24356 测绘成果质量检查与验收 GB 50112 膨胀土地区建筑技术规范 GB 50021 岩土工程勘察规范 GB 50025 湿陷性黄土地区建筑规范 GB 50026 工程测量规范 GB/T 50123 土工试验方法标准 GB/T 50218 工程岩体分级标准 GB/T 50269 地基动力特性测试规范 GB 50324 冻土工程地质勘察规范 GB/T 50539 油气输送管道工程测量规范 GB 50568 油气田及管道岩土工程勘察规范 CH/T 1015.3 基础地理信息数字产品 1：10000，1：50000生产技术规程 第3部分：数字正
射影像图(DOM)
CH/T 2009 全球定位系统实时动态测量（RTK）技术规范 CH/Z 3003 低空数字航空摄影测量内业规范 CH/Z 3004 低空数字航空摄影测量外业规范 CH/Z 3005 低空数字航空摄影规范
1 Q/SY06302.1—2016
CH/T 3006 数字航空摄影测量控制测量规范 CH/T 8023 机载激光雷达数据处理技术规范 CH/T8024 机载激光雷达数据获取技术规范 CH/T 9008.2 基础地理信息数字成果 1：500，1：1000，1：2000数字高程模型 CH/T 9008.3 基础地理信息数字成果 1：500，1：1000，1：2000数字正射影像图 CH/T 9009.3 基础地理信息数字成果1：5000，1：10000，1：25000，1：50000，1：100000
数字正射影像图
JGJ83软土地区岩土工程勘察规程 JGJ/T 87 建筑工程地质勘探与取样技术规程 SY/T 0003 石油天然气工程制图标准 SY/T0317 盐渍土地区建筑规范中华人民共和国测绘成果管理条例 中华人民共和国国务院令第469号
3术语和定义
下列术语和定义适用于本文件。
3.1
GNSSglobal navigation satellite system 采用全球导航卫星无线电导航技术确定时间和目标空间位置的系统。目前主要包括GPS，
GLONASS，GAILILEO及北斗卫星导航系统等。 3.2
RTK Kreal time kinematic 全球导航卫星系统基于载波相位观测值的实时动态定位技术。
3.3
航空摄影测量 aerophotogrammetry 利用航空飞行器所拍摄的航空影像进行的测量。
3.4
机载激光需达 airbornelidar 主动式对地观测系统，可直接获取地表的三维信息。其主要由惯性导航系统、激光扫描测距系统
和数码成像系统（通常集成有成像系统）组成。 3.5
地面分辨率groundresolution 影像分辨率对应的地面尺寸。
3.6
三合一图triadmap 沿线路前进方向，以1km为单位制作集数字线划图、数字正射影像图、数字纵断面图和管道沿
线地质信息描述于一体的线路施工图。 3.7
三维地形模型 three-dimensional terrain model 用于表示地面起伏形态的三维模型。
3.8
数字线划图 digital linegraphic(DLG) 以量数据形式表达地形要素的地理信息数据集。
2 Q/SY06302.1—2016
3.9
数字高程模型digitalelevationmodel（DEM）以规则格网点的高程值表达地表起伏的数据集，
3.10
数字正射影像图digitalorthophotomap（DOM）经过正射投影改正的影像数据集。
3.11
卫星遥感 satelliteremotesensing 以人造地球卫星作为遥感平台的各种遥感技术系统的统称。
3.12
像片调绘photoannotation 利用像片进行判读、调查和绘注工作的总称。
3.13
工程地质测绘 engineeringgeological mapping 采用搜集资料、调查访问、地质测量、遥感解译等方法，查明场地的工程地质要素，并绘制相应
的工程地质图件。 3.14
管道工程 pipeline engineering 建设输送油品、天然气及其他介质管道的工程。包括管道线路工程、站场工程和截断阀室等管道
附属工程。 3.15
竖井shaft 在施工期间，为满足管道设备安装及材料运输、人员进出、供电、通风、给排水等作业而修建的工作井。
3.16
隧道穿越 tunnelcrossing 在隧道中敷设穿越管段。
3.17
水域隧道穿越waterstunnelcrossing 在河流、湖泊、水库、水渠等水域下修建的隧道中敷设输送石油、天然气管道的穿越；按施工工
艺分为矿山法隧道穿越、顶管法隧道穿越和盾构法隧道穿越 3.18
水平定向钻穿越 惑crossingbyhorizontal directional drilling 采用水平定向钻机按照设计轨迹从障碍物下方进行导向孔、扩孔成洞后，回拖穿越管段通过障碍
物的一种非开挖管道安装施工方法。简称“定向钻穿越”。
4基本要求
4.1承担油气管道工程勘察测绘任务的责任单位应具备相应的资质，项目勘察测绘任务确定后应按项目管理要求确定项目负责人和项目技术负责人。 4.2勘察测绘任务委托书是项目勘察测绘工作的依据 4.3勘察测绘单位应充分搜集、分析必要的资料，制订勘察测绘技术方案和进度计划，并按规定程序进行评审。
3 Q/SY06302.1—2016
4.4勘察工作应按要求分阶段进行，可按选址勘察、初步勘察、详细勘察开展工作；场地地质条件复杂或工程需要时，宜进行施工勘察。 4.5勘察测绘成果应按“三级校审制度”进行校对、审核、审定。对于控制性工程的勘察测绘成果按规定程序组织评审，当发现成果与前期勘察工作有较大出入时，应组织验证。 4.6测绘成果应采用国家统一的坐标系统和高程基准。 4.7 测绘成果的图幅规格、图标栏及文表宜按SY/T0003的规定执行。当委托单位有特殊要求时，可按照委托的要求确定。 4.8测绘成果检查与验收应按GB/T24356的有关规定和测绘任务书、合同书、测绘技术设计书执行。 4.9项目各管理单位、测绘成果生产单位、测绘成果使用单位都应严格按照《中华人民共和国测绘成果管理条例》（中华人民共和国国务院令第469号）的有关规定执行，加强对测绘成果生产、使用和保管的管理，确保涉密测绘成果的安全，杜绝失泄密事件发生，保守国家秘密，维护国家安全和利益。 4.10岩土工程勘察等级的确定，除管道线路工程外，应按GB50021的有关规定执行。管道线路工程岩土工程勘察等级可按表1确定。
表1管道线路工程岩土工程勘察等级
确定勘察等级的条件
岩土工程勘察等级
场地等级一级任意二级或三级二级或三级
地基等级任意一级二级三级
甲级
乙级丙级
4.11 管道隧道分为山岭隧道和水域隧道，按其长度分为长隧道、中长隧道、短隧道三类，可按表2 和表3确定。
表2管道陆上隧道长度分类
单位为米短隧道 L ≤ 500
中长隧道 2000≥L>500
分类长度
长隧道 L > 2000
表3管道水域隧道长度分类长隧道
单位为米短隧道 L ≤500 L ≤ 800 L ≤ 200
隧道类型矿山法隧道盾构法隧道顶管法隧道
中长隧道 1000>L>500 1200 > L > 800 400 >L>200
L ≥ 1000 L ≥ 1200 L ≥ 400
4.12山岭隧道和水域隧道岩土工程试验项目应按GB50568的要求执行；围岩分级应按GB/T50218 和GB50568的要求确定。 4.13管道经过地下障碍物密集的城镇、规划区等，宜按委托要求进行地下障碍物探测。 4
