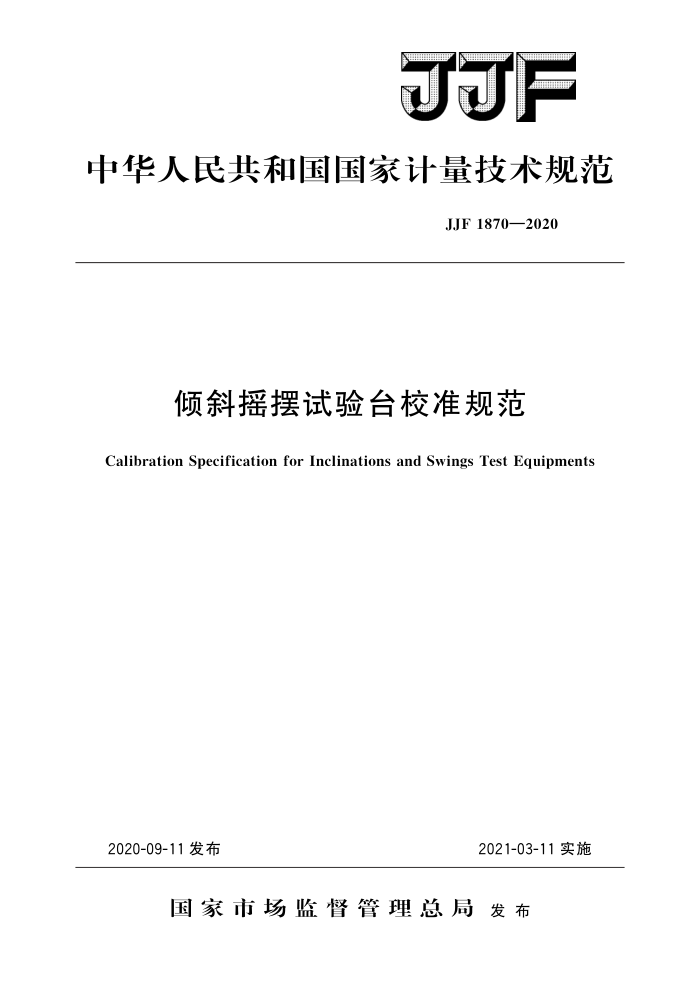

中华人民共和国国家计量技术规范
JJF1870—2020
倾斜摇摆试验台校准规范
Calibration Specification for Inclinations and Swings Test Equipments
2020-09-11发布
2021-03-11实施
国家市场监督管理总局发布 JJF1870—2020
倾斜摇摆试验台校准规范 Calibration Specification for Inclinations
JJF 1870—2020
and Swings Test Equipments
归口单位：全国振动冲击与转速计量技术委员会主要起草单位：北京航天计量测试技术研究所参加起草单位：中国计量科学研究院
中航工业北京长城计量测试技术研究所
苏州东菱振动试验仪器有限公司中国测试技术研究院
本规范委托全国振动冲击与转速计量技术委员会负责解释 JJF1870—2020
本规范主要起草人：
朱刚（北京航天计量测试技术研究所）杨晓伟（北京航天计量测试技术研究所）刘鑫 (北京航天计量测试技术研究所)
参加起草人：
蔡晨光（中国计量科学研究院）曾吾 (中航工业北京长城计量测试技术研究所) 徐 曼（苏州东菱振动试验仪器有限公司）朱 沙（中国测试技术研究院） JJF1870—2020
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (7) (7) (8) (11) (12)
范围· 2 引用文件· 3术语和定义.· 3.1 倾斜.. 3.2摇摆 4 概述·· 5 计量特性： 5. 1 倾斜角度示值误差 5.2 摇摆角度示值误差.· 5.3 摇摆加速度示值误差： 5. 4 摇摆周期示值误差 5.5 摇摆波形失真度 6校准条件. 6. 1 环境条件 6.2 测量标准及其他设备 7校准项目和校准方法 7. 1 校准项目 7. 2 校准方法· 8 校准结果表达· 9 复校时间间隔，附录A 摇摆角度测量不确定度评定实例附录 B 校准原始记录参考格式附录 C 校准证书内页参考格式
1
- JJF1870—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》给出的规则和格式编制。测量不确定度依据JJF1059.1一2012《测量不确定度评定与表示》给出的规则进行评定。
本规范中倾斜和摇摆的术语参照GB/T2423.101一2008《电工电子产品环境试验第2部分：试验方法试验：倾斜和摇摆》中的术语给出。本规范提及的校准倾斜角
度、摇摆角度、周期等参数参照GB/T2423.101一2008及GJB150.23A一2009《军用装备实验室环境试验方法 第23部分：倾斜和摇摆试验》规定的试验技术条件给出。
本规范为首次发布。
II JJF1870—2020
倾斜摇摆试验台校准规范
1范围
本规范适用于倾斜摇摆试验台（以下简称试验台）的校准。
2引用文件
本规范引用了下列文件： JJG948电动振动试验系统 JJF1059.1一2012测量不确定度评定与表示 JJF1156一2006振动冲击转速计量术语及定义 GB/T2423.101一2008电工电子产品环境试验第2部分：试验方法试验：倾
斜和摇摆
GJB150.23A一2009军用装备实验室环境试验方法 云第23部分：倾斜和摇摆
试验
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
3.1倾斜inclinations
包括纵倾、横倾两种形式。纵倾是船舶中纵剖面垂直于静止水面，但是中横剖面与铅锤面成一纵倾角时的浮态。横倾是船舶中横剖面垂直于静止水面，但是中纵面与铅锤面成一横倾角时的浮态。 3.2摇摆swings
有纵摇、横摇、崩摇、纵荡、横荡和垂荡六种形式。横摇、纵摇和摇是指船舶绕其纵向、横向和垂向3个坐标轴所做的交变性角位移运动；纵荡、横荡和垂荡是指船舶沿其纵向、横向和垂向3个坐标轴所做的往复性平移运动。
4概述
倾斜摇摆试验台用于模拟船舶由于海损事故、操纵、装载不平衡和风力造成的倾斜摇摆环境，以及由船舶受风力、海浪等外力作用所造成的正弦摇摆和正弦直线运动等环境。试验台可以模拟产生纵倾、横倾、纵摇、横摇、崩摇、纵荡、横荡和垂荡及其相互耦合的运动。试验台倾斜摇摆方向定义如图1所示。
1 JJF1870—2020
2
图1倾斜摇摆试验台倾斜和摇摆方向
X一纵荡；Y一横荡；Z一垂荡；1一横倾/横摇；2一纵倾/纵摇；3一摇
5计量特性 5.1倾斜角度示值误差
试验台倾斜角度示值与实际测量倾斜角度的偏差，包括纵倾角度示值误差和横倾角度示值误差。 5.2摇摆角度示值误差
试验台摇摆角度示值与实际测量摇摆角度的偏差，包括纵摇角度示值误差、横摇角度示值误差和摇角度示值误差。 5.3摇摆加速度示值误差
试验台摇摆加速度示值与实际测量摇摆加速度的偏差，包括纵荡加速度示值误差、 横荡加速度示值误差和垂荡加速度示值误差。 5.4摇摆周期示值误差
试验台摇摆周期示值与实际测量摇摆周期的偏差，包括纵摇、横摇、摇、纵荡、 横荡和垂荡6种工况的周期示值误差。 5.5摇摆波形失真度
试验台摇摆波形的谐波失真度，包括纵摇、横摇、摇、纵荡、横荡和垂荡6种工
况的波形失真度。
注：以上计量特性要求可以参照国家标准或国家军用标准相应条款给出的技术指标要求。
6校准条件
6.1环境条件 6.1.1温度：（20±15）℃。 6.1.2相对湿度：不大于90%。 6.1.3实验室及其周围环境应无强振动和冲击源，无强电磁场、强声场的干扰。 6.2测量标准及其他设备 6.2.1动态信号分析仪
主要用于摇摆幅值、周期和波形失真度的测量。技术指标满足以下要求：
2 JJF1870—2020
a）频率范围：0.1Hz～10kHz; b）电压测量不确定度：0.5%（k=2）； c）时间测量不确定度：0.1%（k=2）。
6.2.2数字电压表
主要用于倾斜测量。技术指标满足以下要求： a）直流电压范围：一100V～十100V； b）电压测量不确定度：0.1%（k=2）。
6.2.3具有零频响应的加速度计
选用具有零频响应的高灵敏度加速度计（以下简称加速度计），例如变电容式加速度计、应变加速度计和伺服加速度计等。技术指标满足以下要求：
a）频率范围：DC～60Hz; b）频率响应：在DC～60Hz范围内小于2%； c）横向灵敏度：不大于3%； d）测量不确定度：2.0%（k=2）。
6.2.4倾角传感器
主要用于倾斜测量。技术指标满足以下要求： a）角度测量范围：土70°； b）测量不确定度：0.1°（k=2）。
6.2.5转角传感器
主要用于崩摇测量。技术指标满足以下要求： a）频率范围：0.1Hz～60Hz; b）转角测量范围：士20°； c）测量不确定度：2.0%（k=2）。
校准项目和校准方法
为满足不同的倾斜和摇摆试验标准的要求，试验台应在空载条件下进行其计量特性的校准，试验台的校准可以根据试验台的实际特性指标及用户要求选择本规范中适用的项目进行。 7.1校准项目
校准项目如表1所示。
表1校准项目表
项目
序号 1 2 摇摆角度示值误差 3 摇摆加速度示值误差
校准设备
倾斜角度示值误差
数字电压表，加速度计或倾角传感器动态信号分析仪，加速度计，转角传感器动态信号分析仪，加速度计动态信号分析仪，加速度计，转角传感器动态信号分析仪，加速度计，转角传感器
摇摆周期示值误差摇摆波形失真度
4
5
3
