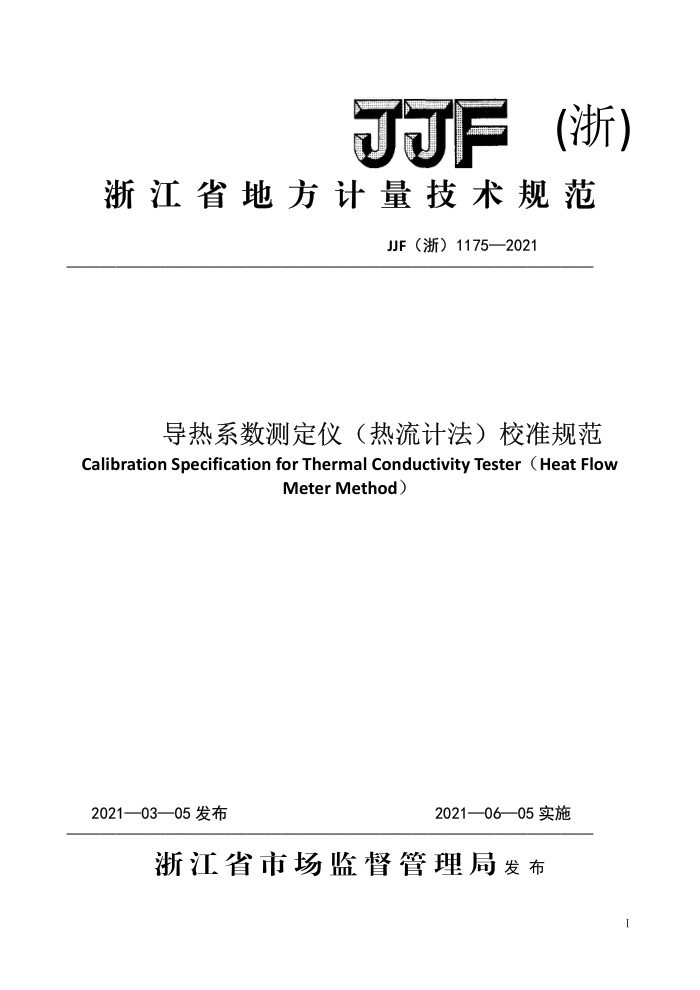

JJF (浙)
浙江省地方计量技术规范
JF（浙）1175—2021
导热系数测定仪（热流计法）校准规范
Calibration Specification for Thermal Conductivity Tester ( Heat Flow
MeterMethod)
2021—03—05发布
2021—06—05实施
浙江省市场监督管理局发布 JJF（浙）1175-2021
导热系数测定仪（热流计法）校准规范 Calibration Specification for Thermal Conductivity Tester (HeatFlowMeterMethod)
JF（浙）1175-2021
归口单位：浙江省市场监督管理局
主要起草单位：浙江省计量科学研究院
嘉兴市计量检定测试院
武义县检验检测研究院
参加起草单位：浙江省方正校准有限公司
浙江振申绝热科技股份有限公司
本规范委托浙江省计量科学研究院负责解释。 JF（浙）1175-2021
本规范主要起草人：
余时帆沈伟潘浩
浙江省计量科学研究院
嘉兴市计量检定测试院
武义县检验检测研究院
参加起草人：
陈奕豪
浙江省方正校准有限公司
王文林崔超张永福
浙江省计量科学研究院
浙江省计量科学研究院
浙江振申绝热科技股份有限公司 目 录
引言 1范围 2引用文件.. 3术语和计量单位
3.1导热系数Thermalconductivity. 3.2热流密度Heatflux 3.3导热系数参考板Thermalconductivityreferencematerial. 4概述 5计量特性 6校准条件
6.1 环境条件 6.2 供电电源条件 6.3 测量标准及其他设备 7校准项目和校准方法 7.1 校准项目 7.2 校准方法... 8校准结果表达 9复校时间间隔，附录A导热系数测定仪校准原始记录参考格式附录B导热系数测定仪校准证书内页参考格式附录C导热系数测定仪示值误差测量不确定度评定示例附录D导热系数参考板的使用和保存，
...6
......
.12 JJF（浙）1175—2021
引言
本规范依据JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》编制。参照GB/T10295-2008《绝热材料稳态热阻及相关特性的测定热流计法》制定本规范。
本规范为首次制定，
I JJF（浙）1175—2021
5计量特性
导热系数测定仪示值误差应不超过土3%（或制造商规定的技术指标）。 6 校准条件 6.1环境条件 6.1.1环境温度：（20～25）℃； 6.1.2 相对湿度：（40～60）%。 6.2供电电源条件 6.2.1电源电压：交流220V土11V； 6.2.2电源频率：50Hz±1Hz。 6.3测量标准及其他设备
校准时由测量标准及其他校准设备引起的不确定度应尽可能小，测量标准及其他设备见表1 所示。
表1测量标准及其他设备
序号 仪器设备名称
备注
技术要求
用途
导热系数参考板其使用的温度范围能覆盖所校准的导热系数测定仪工作温度范围，有证明其溯源性的标准
般采用玻璃纤维棉板
导热系数参考 样品证书，相同规格的参考板应不少
测量标准 和有机玻璃
1
板
于两套，导热系数参考板需提供导热系数与温度的线性拟合函数关系。参考板的扩展不确定应优于被校导热系数测定仪最大允许误差的1/3。
作为参考板。
直流电压：500V，准确度等级不低 绝缘电阻检查
2
绝缘电阻表
1
于10级。
输出电压：交流（01500）V，频率：（45～55）Hz，输出功率：不低于0.25kW，准确度等级不低于5 级。
耐压测试仪
绝缘强度检查
校准项目和校准方法
72
7.1校准项目校准项目包含：外观和功能性检查、绝缘电阻检查、绝缘强度检查、示值误差。
3
