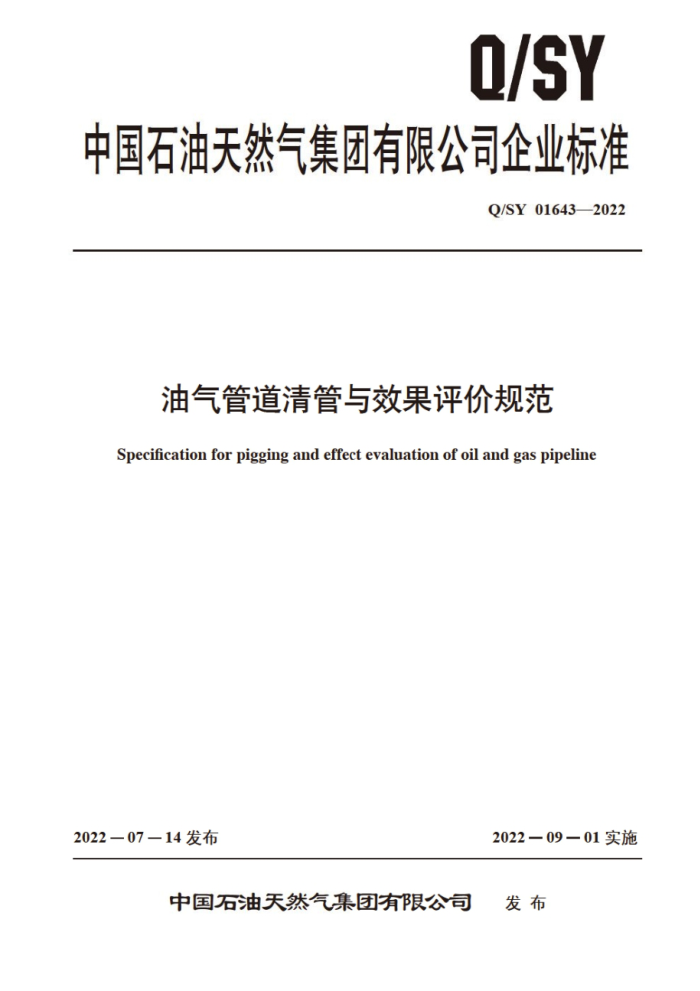

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 01643—2022
油气管道清管与效果评价规范
Specificationforpigging and effect evaluation of oil and gas pipeline
2022—09－01实施
2022 —07-14 发布
中国石油天然气集团有限公司 发布 Q/SY01643—2022
目 次
前言 1范围
Ⅲ
规范性引用文件 3 术语和定义总体要求
2
4
4.1 一般规定 4.2管道分类 4.3 清管作业的分级与审批 5清管计划 5.1 一般规定 5.2 管道输送效率 5.3输量变化 5.4压差变化 5.5最长周期清管前准备
+++++++
6
-
6.1 数据采集 6.2 安全分析 6.3 清管器的选择 6.4 清管方案清管实施 7.1 一般规定 7.2 天然气管道清管 7.3 原油管道清管 7.4清管监听（测） 7.5 后续工作 7.6 异常情况处置 7.7 应急预案及处置 8 清管总结及效果评价 8.1 清管总结 8.2 效果评价 9HSE要求
6
7
10
10 · 10 10
11 11 Q/SY01643—2022
.12 ?15 ....17 ..19
附录A(资料性) 清管作业相关参数计算附录B(资料性) 油气管道清管方案、总结及效果评价编制要素附录C(资料性) 清管操作卡编制要素附录D(资料性) 清管工作前确认事项参考文献·
......20
AS/D
II Q/SY01643—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国石油天然气集团有限公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。
本文件起草单位：西南油气田分公司、勘探与生产分公司、大庆油田有限责任公司、长庆油田分公司、塔里木油田分公司、新疆油田分公司、青海油田分公司。
本文件主要起草人：刘颖、陈敬东、张维智、安超、李洪福、郭峰、李曙华、程华、荆冬锋、王峰黄振昊、于磊、赵明、刘长林、陈莉、刘良果、李超、许勇、张磊、田发国、刘巍、张迪、王宏军、 邵克拉、田园媛、刘延昌、康鹏程、胡明、包梦蔓。
S
III AS/0 Q/SY01643—2022
油气管道清管与效果评价规范
1范围
本文件规定了油气管道清管的总体要求、清管计划、清管前准备、清管实施、清管总结及效果评价、HSE要求等内容。
本文件适用于管道投产后具备清管条件的陆上在役钢制油气集输管道和净化油气输送管道的生产清管作业。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件， 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 36170 原油 SY/T5536 原油管道运行规范 SY/T 6137 硫化氢环境天然气采集与处理安全规范 SY/T 6277 硫化氢环境人身防护规范 SY/T 7357 硫化氢环境应急救援规范 SY/T 7358 硫化氢环境原油采集与处理安全规范 SY/T7412 油气长输管道突发事件应急预案编制规范 Q/SY05021 输油管道泄漏土壤和地下水污染处置技术规范 Q/SY05095 油气管道储运设施受限空间作业安全规范 Q/SY05130 输油气管道应急救护规范 Q/SY05262 机械清管器技术条件 Q/SY08238 工作前安全分析管理规范 Q/SY08240 作业许可管理规范 Q/SY08245 启动前安全检查管理规范 Q/SY08362 工艺危害分析管理规范中国石油天然气股份有限公司油田管道和站场地面生产管理规定（2015年版） 油勘(2015)
174号
中国石油天然气股份有限公司气田管道和站场地面生产管理规定（2015年版） 油勘（2015） 175号
3术语和定义
下列术语和定义适用于本文件。
3.1
清管pigging
- Q/SY01643—2022
使用清管器（球）清除管内沉积物及杂物的作业。 [来源：SY/T7031—2016，2.14]
3.2
清管器pig 借助于流体压差在管内运动、用于清除管内沉积物或杂质的设备。 [来源：SY/T7031—2016，4.44]
3.3
清管周期piggingperiod 定期清管的油气管道两次清管之间的时间间隔。 [来源：SY/T7031-2016,3.83]
3.4
例行清管dailypigging 固定周期的清管。
3.5
过盈量surplusquantum 清管器外径（皮碗清管器为皮碗外径） 大于管道内径的值与管道内径的百分比。 【来源：SY/T5922—2012，3.7]
3.6
管道输送效率pipelinetransportingefficiency 相同条件下管道实际输量与理论输量的比值。
3.7
干气drygas 水蒸气摩尔分数不超过0.005%（50×10-mol）的天然气。 [来源：SY/T0439—2012.2.2.40]
3.8
湿气wetgas 没有经过脱水处理和凝液回收的天然气。 [来源：SY/T0439—2012， 2.2.41]
3.9
净化天然气naturalgas 经过脱硫、脱水、脱烃、脱二氧1 化碳、除尘等处理后的天然气
3.10
效果评价effectevaluation 分析总结清管过程、运行控制、设施设备、清出物、输送效率等内容，评价清管实施效果。
4总体要求 4.1 一般规定 4.1.1管道本体、附属设施、清管收发装置、外部环境、工艺系统与辅助设施、运行工况满足清管条件的管道，均应开展生产清管作业。 4.1.2不具备清管条件但应开展清管作业的管道，应进行改造、调整，使其满足清管条件。
2
