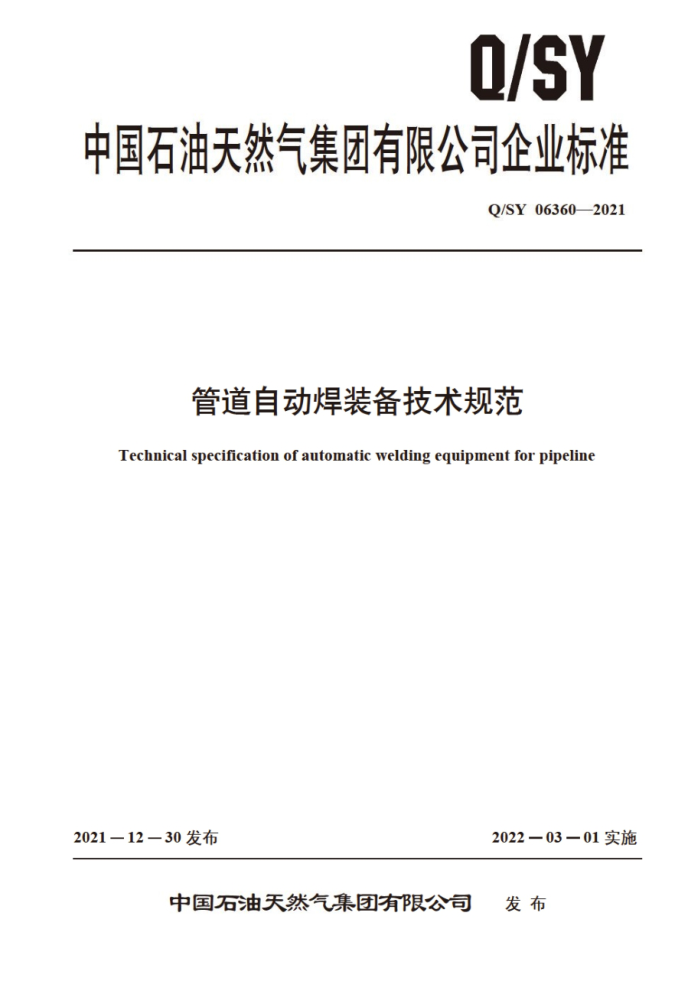

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 063602021
管道自动焊装备技术规范
Technical specification of automatic welding equipmentfor pipeline
2022—03－01实施
2021一12一30发布
发布
中国石油天然气集团有限公司 Q/SY06360—2021
目 次
前言 1范围 2 规范性引用文件 3 术语和定义 4技术要求
Ⅲ
4.1 钢质管道坡口机技术 要求 4.2 钢质管道内环缝自动焊机 术要求 4.3 钢质管道全位置自动外焊机 5测试检验 5.1 设备功能检查 5.2 设备空载检验 5.3 设备负载检验 5.4 切削检验 5.5 焊接检验 6
.....
S
出厂 6.1 产品合格证 6.2 标识 6.3 包装和运输 6.4 随机文件及附件附录A（规范性） 钢质管道坡口机检验附录B(规范性) 钢质管道内环缝自动焊机检验. 附录C（规范性） 钢质管道全位置自动外焊机检验
X
8
9
9
10 .12
15 AS/0 Q/SY06360—2021
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国石油天然气集团有限公司标准化技术委员会石油石化工程建设专业标准化技术委员会提出并归口。
本文件起草单位：管道局。 本文件主要起草人：张锋、尹铁、张倩、张毅、闫洁、周伦、刘晓文、王新升、孙晶、张书丽、
于金柱、张连宇、李阳、马志锋、张建平、牛连山、 姜艳朋、王长江、 张宝强、鲍峰、杨琦。
S
III AS/0 Q/SY06360—2021
管道自动焊装备技术规范
1范围
本文件规定了钢质管道坡口机、钢质管道内环缝自动焊机、钢质管道全位置自动外焊机三类管道自动焊装备的技术要求、测试检验和出厂要求。
本文件适用于钢质管道自动焊装备的设计、制造、测试及出厂检验
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注目期的引用文件，仅该日期对应的版本适用于本文件，不 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150.4压力容器 第4部分：制造、木 检验和验收
系统及其元件的通用规则和安全要求
GB/T3766 液压传动 GB/T4588.3印制板的设计和使用 GB/T 7932 ，气动对系统及其元件的一般规则和安全要求 GB15760 金属切削机床安全防护通用技术条件 EC61191-1印刷电路板组件第1部分：总规范使用表面安装和相关装配技术的焊接电气
和电子组件的要求（PrintedboardassembliesPart1，Genericspecification—Requirementsforsoldered electrical and electronic assemblies using surface mount andrelated assemblytechnologies)
3术语和定义
下列术语和定义适用于本文件。
3.1
钢质管道坡口机pipefacingmachine 具有仿形切削功能，用于管端坡口加工的专用设备。
3.2
钢质管道内环缝自动焊机pipeinternalautomaticweldingmachine 具有管口快速组对和自动内根焊功能的专用焊接设备。
3.3
钢质管道全位置自动外焊机pipeexternalautomaticweldingmachine 具有沿钢管周向移动和自动外焊功能的专用设备。
3.4
涨紧机构presserbarmechanisms 钢质管道坡口机切削时对钢管进行定位和涨紧的组合部件，分为前后两排涨紧器，包括涨紧缸、
涨靴、顶杆等。
1 Q/SY06360—2021
3.5
坡加工groovemachining 焊接前管口端面的机械加工过程，需按照焊接工艺要求加工坡口形式。
3.6
切削刀座cuttingknifeholder 刀座体、专用刀具、刀杆调整块等组成的切削体，由驱动马达带动实现对管口的切削。
3.7
焊炬weldingtorch 焊接时导送焊丝、馈送电流及给送保护气体的组合部件，亦称焊枪。
3.8
内焊机焊接单元internalweldingunit 钢质管道内环缝自动焊机在焊接时提供焊丝送给动力、控制送丝速度、 调整焊炬姿态与电弧燃烧
位置的组合部件，包括焊丝送给机构、焊炬位置调节机构、气电混合电缆等。 3.9
焊炬驱动机构drivingmechanismofweldingtorch 由驱动电机、齿轮和齿圈组成的一个环形旋转焊接单元驱动机构
3.10
焊接小车weldingbug 具有行走、送丝和焊炬姿态调整等功能的焊接装置
3.11
导向轨道 guiding band 承载焊接小车绕管壁进行圆周运动的装置。
3.12
遥控盒 remote-controlbox 手持操作，对焊接小车运动进行控制及焊接参数调整的装置。
4技术要求 4.1 钢质管道坡口机技术要求 4.1.1 使用条件
钢质管道坡口机应适用下列使用条件 a）环境湿度：≤90%； b）环境温度：-40℃～+55
4.1.2技术指标
钢质管道坡口机应适用下列技术指标： a）管径：Φ257mm~Φ1422mm； b）壁厚：≤33.4mm； c）坡口加工形式：U型、V型、复合型； d）进给速度：0.1mm/r~0.4mm/r； e）切削盘旋转速度：25r/min～50r/min； f)坡口垂直度误差：≤0.1mm；
2
