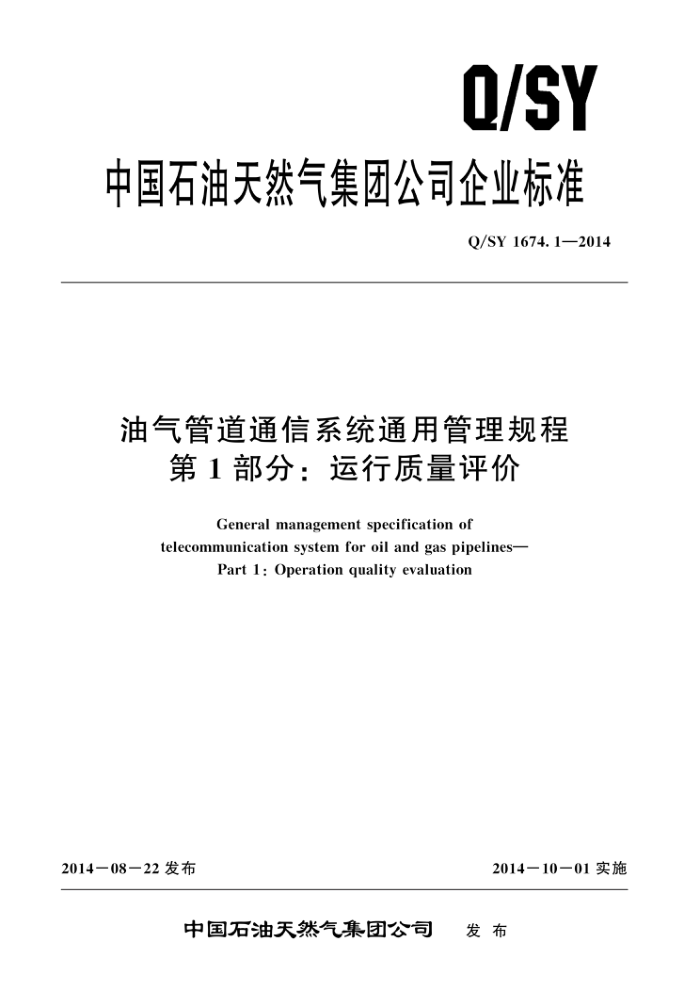

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1674.1—2014
油气管道通信系统通用管理规程
第1部分：运行质量评价
General management specification of
telecommunication system for oil and gas pipelines-
Part1: Operation quality evaluation
2014一08一22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY 1674。12014
目 次
前言
二
范围 2. 术语和定义
2
运行质量指标体系 3. 1 指标构成 3.2 系统运行指标 3.3 运维管理指标运行质量指标评价数据来源
2
4.
10
运行质量评价期附录A（资料性附录） 运行质量评估目标
11
12 Q/SY1674.12014
前 創言
Q/SY1674《油气管道通信系统通用管理规程》分为5个部分
一第1部分：运行质量评价：一第2部分：光缆线路运行维护一第3部分：光通信传输设备运行维护；一第4部分：光传送网（OTN）运行维护，一第5部分：卫星通信系统运行维护。 本部分是Q/SY1674的第1部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准化的结构和编写》给出的规则
-
起草。
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：北京油气调控中心、管道分公司、北京天然气管道有限公司、西气东输管道分公司、西部管道分公司、西南管道分公司。
本部分主要起草人：胡彬、孙铁良、李亚峰、张建国、曲柏达、邢八一、张涛、赵敏琴、王金培、周永红。
1 Q/SY1674.1—2014
油气管道通信系统通用管理规程
第1部分：运行质量评价
1范围
Q/SY1674的本部分规定了油气管道通信系统的运行质量评价方法，包括光纤通信、卫星通信、 无线路由通信、公网电路、语音交换等通信系统运行质量指标、运维管理指标、评价数据来源和评价周期。
本部分适用于油气管道通信系统运行状况和运维管理质量的评价。
2术语和定义
下列术语和定义适用于本文件。
2. 1
光纤通信 optical fibercommunication 以光波作为信息载体，以光纤作为传输媒介的通信方式。
2. 2
卫星通信 satellitecommunication 用人造地球卫星作为中继站来转发无线电波而进行的两个或多个地球站之间的通信。卫星通信系
统由卫星和地球站两部分组成。 2. 3
无线路由通信 wirelessroutingcommunication 利用运营商公众移动通信数据通道进行数据传输的通信方式，主要包括CDMA和GPRS。
2. 4
公网电路 public opticalfibercommunication 利用运营商的光纤通信电路进行数据传输的通信方式。
2. 5
语音交换 voice exchange 利用程控或软交换设备进行语音通信的通信方式，
2. 6
码分多址 code division multiple access (CDMA) 一种多址接人的无线通信技术。
2. 7
通用分组无线业务 general packet Radio service(GPRS) GSM移动电话用户可用的一种移动数据业务。
2. 8
光传送网 opticaltransportnetwork(OTN) 以波分复用技术为基础，在光层组织网络的传送网，是下一代的骨干传送网。
2. 9
光通道数据单元0 opticalchanneldataunit(ODUo)
1 Q/SY1674.1—2014
由信息净荷（OPUo，opticalchanneldatapayloadunitO）和相关开销构成的信息结构，容量为 1G bits。 2. 10
同步数字系列 synchronous digital hierarchy (SDH) 套可进行同步信息传输、复用、分插和交叉连接的标准化数字信号结构等级，在光纤上进行同
步信号的传送。 2. 11
资源信息 resourceinformation 油气管道通信系统的光纤资源和电路资源。
3运行质量指标体系
3.1指标构成
油气管道通信系统运行质量指标体系包括系统运行指标和运维管理指标两部分，见表1。
表1运行质量指标体系
指标名称
指标类别
一级指标
二级指标
三级指标设备可用率
百公里光缆可用率 SDH电路可用率 OTN电路可用率
光纤通信系统可用度
系统运行
端站可用率主站可用率
系统总体可用度
卫星通信系统可用度
无线路由通信系统可用度公网电路系统可用度语音交换系统可用度
公网电路可用率
故障上报率故障处理率平均故障历时设备检修率报表上报率报表完整率计划作业完成率资源信息统计完整率资源信息更新率资源信息维护准确率
运维管理
系统运行指标体系由1个一级指标、5个二级指标和7个三级指标构成，上一级指标由下一级指
2 Q/SY1674.1—2014
标计算得出。其中，系统总体可用度一级指标用于描述油气管道通信系统总体运行状况；光纤通信系统可用度、卫星通信系统可用度、无线路由通信系统可用度、公网电路系统可用度和语音交换系统可用度5个二级指标分别描述构成油气管道通信系统的5个专业子系统的整体运行情况：设备可用率、 百公里光缆可用率、SDH电路可用率、OTN电路可用率、端站可用率、主站可用率、公网电路可用率7个三级指标分别描述相关专业子系统的分类运行状况
运维管理指标体系由10个三级指标构成，分别用于描述运维部门在维护管理、计划管理和资源信息维护等方面的工作质量，其中故障上报率、故障处理率、平均故障历时属于维护管理方面的工作质量指标；设备检修率、报表上报率、报表完整率和计划作业完成率属于计划管理方面的工作质量指标；资源信息统计完整率、资源信息更新率和资源信息维护准确率属于资源信息维护方面的工作质量指标。
各运行质量指标的评价目标参考值参见附录A。
3. 2 系统运行指标 3.2.1光纤通信系统运行指标 3.2.1.1 设备可用率描述及计算见表2。
表2设备可用率该三级指标反映现网设备运行情况
指标描述
ZT.
As = (1 - N.T ）×100%
式中： As——设备可用率； Ti 第i次设备故障时长，单位为小时（h），m代表故障总次数，i取值范围为1，2，，m；
计算公式
系统设备数量；
N T. 统计时长，单位为小时（h）。
3.2.1.2 百公里光缆可用率描述及计算见表3。
表3百公里光缆可用率
指标定义
该三级指标反映光缆线路的运行情况
ZT.
Ao = (1 T. . C ）×100%
式中： Ao——百公里光缆可用率； T,一—第i次线路故障历时，单位为小时（h)，m代表故障总次数，i取值范围为1，2，，m； C一—光缆线路长度系数，计算方法为光缆总长度除以100； T, 统计时长，单位为小时（h）。
计算公式
3.2.1.3SDH电路可用率描述及计算见表4。 3.2.1.4OTN电路可用率描述及计算见表5。
3 Q/SY1674.1—2014
3.2.2 卫星通信系统运行指标 3.2.2.1 端站可用率的描述和计算见表7。
表 7 端站可用率该三级指标反映卫星端站的运行情况
指标定义
×100%
Ap =
N.T
式中： Ap 端站可用率； T: 第i次故障时长，单位为小时（h)，m代表故障总次数，i取值范围为1，2，，m； N- 卫星端站数目； T, 统计时长，单位为小时（h）。
计算公式
3.2.2.2 主站可用率的描述和计算见表8。
表8 主站可用率该三级指标反映卫星主站的运行情况
指标定义
2T.
Az = (1 - N. T )×100%
式中： Az 一主站可用率； T 第i次故障时长，单位为小时（h)，m代表故障总次数，i取值范围为1，2，，m； N- —卫星主站数目； T, 统计时长，单位为小时（h）。
计算公式
3.2.2.3 卫星通信系统可用度的描述和计算见表9。
表9卫星通信系统可用度该二级指标反映单套卫星通信系统的运行情况
指标定义
As = Ad · A,
式中： A 卫星通信系统可用度； Ad 端站可用率； A 主站可用率。
计算公式
3.2.3无线路由通信系统运行指标
无线路由通信系统可用度的描述和计算见表10。
