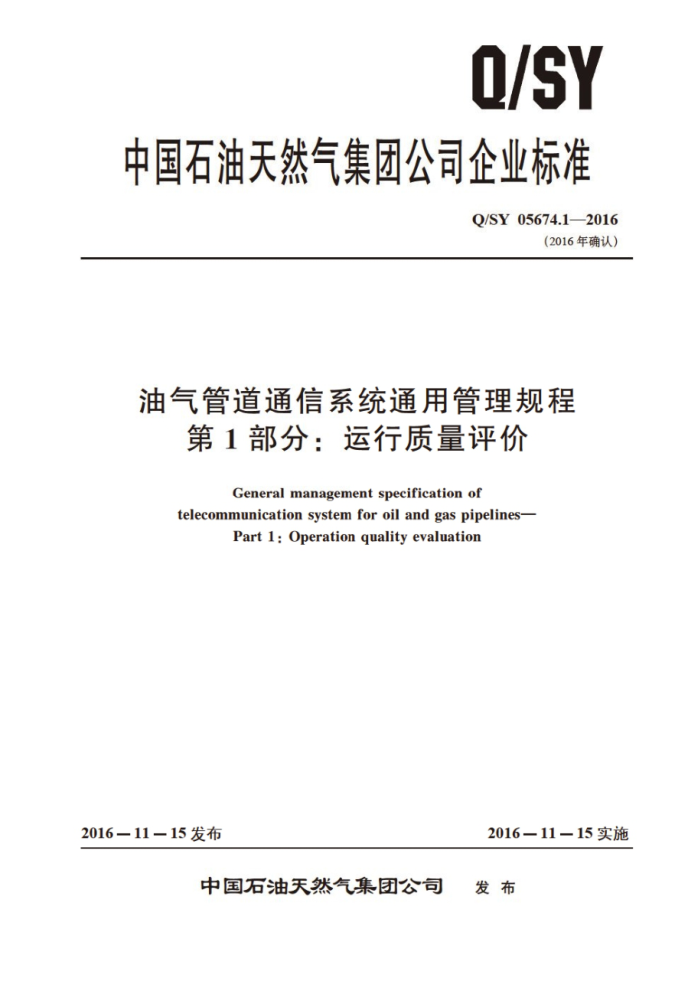

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05674.1—2016
（2016年确认）
油气管道通信系统通用管理规程
第1部分：运行质量评价
General management specification of
telecommunication system for oil and gas pipelines-
Part 1:Operation quality evaluation
2016-11－15发布
2016－11－15实施
中国石油天然气集团公司
发布 Q/SY05674.12016
再版说明
本标准在发布时，按照《关于调整集团公司企业标准编号规则的通知》（中油质【2016】434号）的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1674.1—2014修改为Q/SY05674.1—2016 Q/SY05674.1—2016
目 次
前言
I
范围 2 术语和定义
1
运行质量指标体系 3. 1 指标构成. 3. 2 系统运行指标 3.3 运维管理指标. 运行质量指标评价数据来源 ........... 运行质量评价周期附录A（资料性附录） 运行质量评估日标.
3
.
FEEIE
...............
.....
10
4
0
5
11
12
I AS/0 Q/SY05674.1—2016
前 言
Q/SY05674《油气管道通信系统通用管理规程》分为5个部分：
第1部分：运行质量评价；第2部分：光缆线路运行维护；第3部分：光通信传输设备运行维护，第4部分：光传送网（OTN）运行维护：一第5部分：卫星通信系统运行维担
本部分是Q/SY05674的第1部分。 本部分按照GB/T1.1- 2009标准化工作导则第1部分：标准化的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：北京油气调控中心 管道分公司、北京天然气管道有限公司、西气东输管道分公司、西部管道分公司、西南管道分 公司。
本部分主要起草人：胡彬、 孙铁良、李亚峰、张建国、曲柏达、邢八一、张涛、赵敏琴、王金培、周永红。
II AS/0 Q/SY05674.1—2016
油气管道通信系统通用管理规程
第1部分：运行质量评价
范围
1
Q/SY05674的本部分规定了油气管道通信系统的运行质量评价方法，包括光纤通信、卫星通信、 无线路由通信、公网电路、语音交换等道信系统运行质量指标、运维管理指标、评价数据来源和评价周期。
本部分适用于油气管道通信系统运行状况和运维管理质量的评价
2 术语和定义
下列术语和定义适用于本文
2. 1
光纤通信 opticalfiber communication 以光波作为信息载体， ，以光纤作为传输媒介的道信方式。
2. 2
卫星通信 satellitecommunication 用人造地球卫星作为中维站来转发无线电波而进行的两个或多个地球站之间的通信。卫星通信系
统由卫星和地球站两部分组成 2. 3
无线路由通信 wireless routing communication 利用运营商公众移动通信数据通道进行数据传输的通信方式：主要包括CDMA和GPRS。
2. 4
公网电路 public optical fiber communication 利用运营商的光纤通信电路进行数据传输的通信方式
2. 5
语音交换 voice exchange 利用程控或软交换设备进行语音通信的通信方
2.6
码分多址 code division muntiple access (CDMA) 种多址接人的无线通信技术。
2. 7
通用分组无线业务 务generalpacketRadio service(GPRS) GSM移动电话用户可用的一种移动数据业务。
2.8
光传送网 opticaltransportnetwork(OTN) 以波分复用技术为基础，在光层组织网络的传送网，是下一代的骨干传送网。
2. 9
光通道数据单元0 optical channeldataunito(ODUo)
- Q/SY05674.1—2016
由信息净荷（OPUo，opticalchanneldatapayloadunitO）和相关开销构成的信息结构，容量为 1G bits。 2. 10
同步数字系列 Jsynchronous digital hierarchy (SDH) 一套可进行同步信息传输、复用、分插和交叉连接的标准化数字信号结构等级，在光纤上进行同
步信号的传送。 2. 11
资源信息 resourceinformation 油气管道通信系统的光 上纤资源租电路资源
3 运行质量指标体系
3.1 指标构成
油气管道通信系统运行质量指标体系包括系统运行指标和运维管理指标两部分，见表1。
表1 运行质量指标体系
指标名称报指标
指标类别
一级指标
三级指标设备可用率
百公单光缆可用率 SDH电路可用率 OTN电路可用率端站可用率
光纤通信系统可用
系统运行
系统总体可用度
卫星通信系统可用度
主站可用率
无线路由通信系统可用度公网电路系统可用度语音交换系统可用度
公网电路可用率
故障上报率故障处理率平均故障历时设备检修率报表上报率报表完整率计划作业完成率资源信息统计完整率资源信息更新率资源信息维护准确率
运维管理
系统运行指标体系由1个一级指标、5个二级指标和7个三级指标构成，上一级指标由下一级指
2 Q/SY
