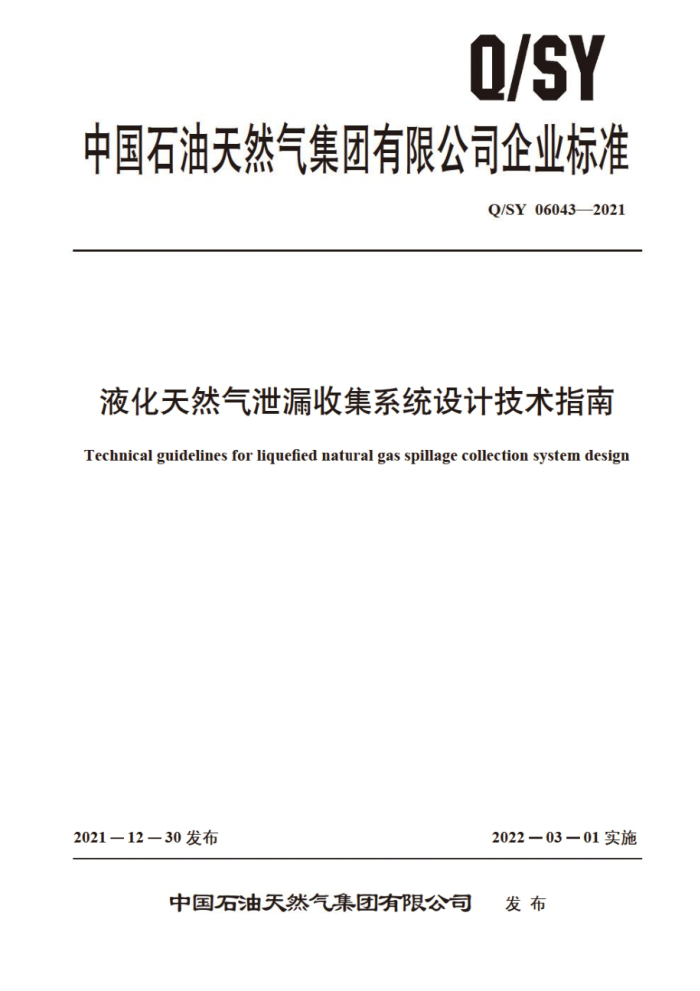

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 060432021
液化天然气泄漏收集系统设计技术指南
Technical guidelines for liquefied natural gas spillage collection system design
2021一12—30发布
2022一03-01实施
中国石油天然气集团有限公司 发布 Q/SY 060432021
目 次
前言 1范围 2
H
0
规范性引用文件术语和定义 4 一般规定 5 系统设计 5.1 泄漏收集点 5.2设计泄漏量 5.3收集盘或地坪 .4收集管（沟）.. 5.5集液池 5.6 辅助设施
3 AS/0 Q/SY060432021
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国石油集团工程股份有限公司提出。 本文件由中国石油天然气集团有限公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本文件起草单位：中国寰球工程有限公司。 本文件主要起草人：舒小芹、扈洁琼、赵欣、贺丁、姚国明、吴家旭、张宗徐、贾保印、于海、
吴江。
S
III AS/0 Q/SY060432021
液化天然气泄漏收集系统设计技术指南
1范围
本文件提出了陆上液化天然气站场泄漏收集点、设计泄漏量、收集盘或地坪、收集管（沟）、集液池及辅助设施的设计要求
本文件适用于液化天然气站场中液化天然气泄漏收集系统的设计。不适用于液化天然气储罐本体的泄漏收集。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50151泡沫灭火系统技术标准 GB50183 石油天然气工程设计防火规范
3术语和定义
下列术语和定义适用于本文件。
3.1
液化天然气站场petroleumand gas station 具有石油天然气收集。净化处理。储运功能的站、库。厂，场、油气井的统称，简称油气站场或
站场。
［来源：GB5018—2004.2.3.1]
3.2
液化天然气泄漏收集系统liquefied natural gas spillage collectionsystem 由收集盘或地坪、收集管（沟）、集液池及配套辅助设施构成的系统
3.3
集液池impounding basin 用于收集并短时存放事故时泄漏液化天然气的构筑物
4一般规定
4.1液化天然气储罐区。工艺区。槽车装卸区。码头装卸船区等可能泄漏液化天然气且形成液池的地点：应设置液化天然气泄漏收集系统 4.2液化天然气泄漏收集系统宜设置为开式，且应在液化天然气集液池设置控制液化天然气气化扩散的设施。
1 Q/SY 060432021
4.3液化天然气泄漏收集系统应设置雨水排水设施及防止泄漏的液化天然气进人雨水系统的措施。 4.4液化天然气泄漏收集系统材质应选用不燃材质，且能够耐受泄漏液化天然气的低温。
5系统设计 5.1泄漏收集点 5.1.1液化天然气设备和管道的法兰，阀门、机泵轴密封等可能泄漏并形成液池的位置，应采用风险辨识的方法，参照以往事故案例，结合项目采取的泄漏检测措施，确定具体泄漏收集点。 5.1.2风险辨识判断液池形成可能性时，应至少包括以下要素：
a）泄漏点液化天然气组成及性质， b）泄漏点操作温度、压力、流量， c）泄漏孔径： d）泄漏点至收集盘或地坪的高度 e）泄漏持续时间。
5.2设计泄漏量 5.2.1 液化天然气泄漏收集系统的设计泄漏量应符合GB50183的有关规定。 5.2.2同一区域液化天然气泄漏收集系统，宜按同一时间内一处液化天然气泄漏设计。 5.2.3设计泄漏量的确定应符合下列规定，当与现行国家标准不一致时， 从严选取。
a）储罐区和工艺区：从罐顶进出的液化天然气管道泄漏孔径50mm，泄漏时间10min。 b）码头装卸船区取下列两种场景的较大者
1）装卸船流量，泄滑时间取装卸臂自动关断时间或者1min较长者： 2）液化天然气管道泄漏孔径50mm，泄漏时间10min可能的泄漏量。
c）槽车装卸区：一个槽车最大容积。 5.3收集盘或地坪 5.3.1泄漏的液化天然气宜利用地坪 国 5.3.2当采用地坪收集时，应采取防止液化天然气漫流的导流措施 当设有围堤等围护结构时，其高度不应低于200mm 5.3.3当选用收集盘进行收集时，可选用区域收集盘或单点收集盘，且应采取有效的防喷溅汇流措施。 5.3.4收集盘堰高（H）应不小于盘内液化天然气的可能最高液位 （h），最高液位按照公式（1）确定。
可采用收集盘，收集管（沟）进行收集。
(1)
FCo(2g)
式中： h一收集盘内液化天然气最高液位，单位为米（m）：一局部阻力系数，取决于进出口形式，推荐取0.5 Do 集液管人口流速，单位为米每秒（m/s）：
重力加速度常数，g-9.8m/s
5.3.5通过优化开孔位置和导出管管径，确保液化天然气快速导出泄漏区域，收集盘开孔宜尽量靠近漏点，开孔孔径应根据收集盘面积及堰高确定 5.3.6当支撑收集盘的承重钢构件受泄漏液化天然气影响无法满足使用功能时，应采取耐低温保护措施。 2
