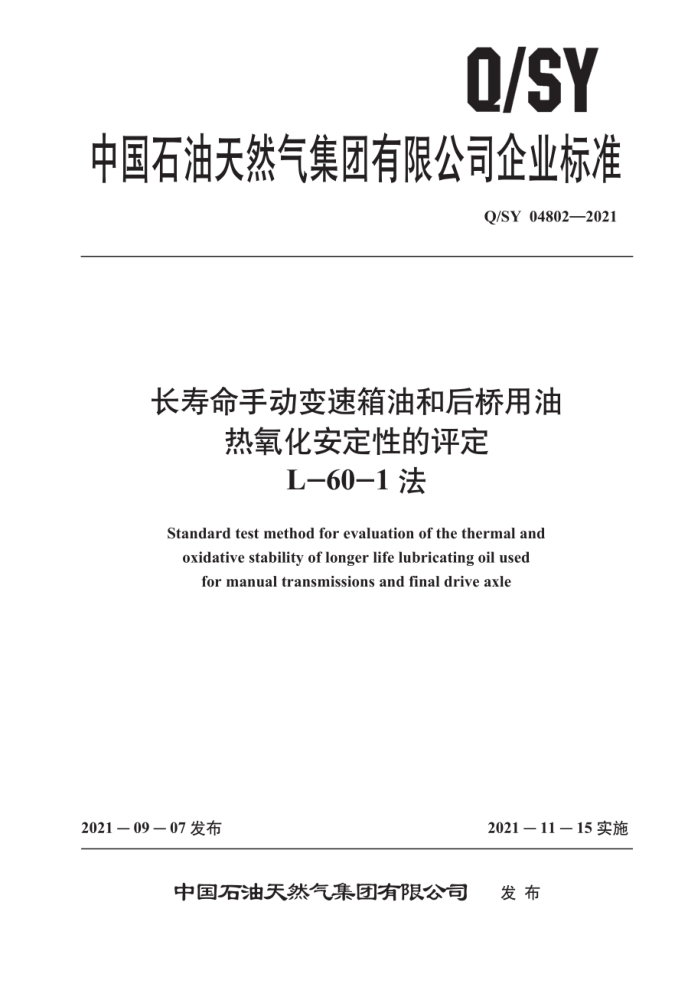

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 04802—2021
长寿命手动变速箱油和后桥用油
热氧化安定性的评定
L-60-1 法
Standard test method for evaluation of the thermal and oxidative stability of longer life lubricating oil used
for manual transmissions and final drive axle
2021—11－15实施
2021—09—07发布
中国石油天然气集团有限公司 发布 Q/SY04802—2021
目 次
前言
川
范围规范性引用文件
3 术语和定义方法概要
4.
意义和用途 6 试剂和材料试验设备 7.1 试验设备 7.2 齿轮箱 7.3 绝热烘箱 7.4 加热元件 7.5 温度控制器 7.6 热电偶 7.7 交流发电机 7.8 加热鼓风机 7.9 空气流量控制器 7.10 试验齿轮 7.11 铜片催化剂 7.12 试验轴承 7.13 密封圈 7.14 唇式密封试验准备
5
7
A
8.
8.1 绝热烘箱温度设定 8.2 热电偶与控制器的校验 8.3 试验齿轮箱清洗 8.4 试验齿轮抛光 8.5 试验齿轮清洗 8.6 铜片催化剂清洗及称重 8.7 齿轮箱安装 8.8 供气线 8.9 绝热烘箱盖板安装 8.10 空气流量标定
.... Q/SY 04802—2021 9 试验机的标定 10 试验步骤 10.1 试验前油品称重 10.2 空气压力设定 10.3 试验机启动和试验油加热 10.4 交流发电机输出功率设定 10.5 大齿轮转速 10.6 正式试验 10.7 试验停机 10.8 试验后油品失重计算 10.9 齿轮箱解体 11 齿轮清净性评定 11.1 评分件拆卸 11.2 评分时间要求 11.3 齿轮油泥评定 11.4 齿轮积炭/漆膜评价 12 铜片催化剂失重的测定 13 试验后油样的评价 14 计算 14.1计算黏度增长 14.2计算铜片催化剂失重百分数 15报告 16标准偏差附录A（规范性） 试验设备图附录B（资料性） 预防说明附录C（资料性） 试验结果报告示例
中
F
h
中
h
1
品
D
00
2
0
12 .13
II Q/SY 04802—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草，
本文件由中国石油天然气股份有限公司销售分公司提出。 本文件由中国石油天然气集团有限公司标准化委员会石油产品销售及非油业务专业标准化技术委
员会归口。
本文件起草单位：润滑油公司。 本文件主要起草人：房国玺、周建强，魏铁生、安旭鹏、廖丰斌。
III Q/SY04802—2021
长寿命手动变速箱油和后桥用油热氧化安定性的评定
L-60-1法
警告：本文件的应用可能涉及某些有危险性的材料。操作和设备，但未对与此有关的所有安全问题都提出建议。因此，用户在使用本文件之前有责任制订相应的安全和防护措施，并确定相关规章限制的适用性。
1范围
本文件描述了在L一60一1试验机上评定长寿命手动变速箱油和后桥用油热氧化安定性的试验方法。
本文件适用于长寿命手动变速箱油和后桥用油热氧化安定性的评完规范性引用文件
卫
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中。注日期的用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1922—2006油漆及清洗用溶剂油 GB/T4830 工业自动化仪表气源压力范围和质量 GB/T 7304 石油产品酸值的测定电位滴定法 GB/T8926 在用的润滑油不溶物测定法 GB/T 11137: 深色石油产品运动黏度测定法（逆流法）和动力黏度计算法 SH/T0755—2005手动变速箱油和后桥用油的热氧化安定性 定法（L-60-1法）
3术语和定义
下列术语和定义适用于本文件。
3.1
积炭 carbon deposit 燃料油和润滑油或轴承材料的有机组分，在高温下分解和碳化所产生的褐色或黑色沉积物注1：较软的沉积物称为胶质。 注2：聚合黏附在摩擦【表】面上的棕色或黑色的漆状物称为漆膜。
3.2
长寿命润滑油longer life lubricating oil 具有较好的耐磨和抗氧化性能，并能够满足15×10km换油周期的润滑油。
3.3
油泥sludge 低温油泥
1 Q/SY 04802—2021
内燃机油的氧化产物、碳粒、水分和外界固体物质，在低温时形成的油膏状凝聚物。
3.4
热氧化安定性thermal and oxidative stability 在手动变速箱和后桥中使用的润滑油，在高温条件下发生变质，表现为油品黏度增长。不溶物生
成。部件上产生沉积物等。
[来源：SH/T0755—2005，3.4]
3.5
漆膜varnish 手动变速箱和后桥中使用的润滑油在高温条件下生成的一种坚硬、干燥、有光泽的沉积物，不能
用布擦掉，但可用溶剂去除掉。
［来源：SH/T07552005，3.5，有修改】
4方法概要
将全新的试验齿轮。试验轴承。铜片催化剂等装入试验箱，并加人120mL试验油。在确定的进气流量、齿轮负荷及转速条件下启动电机并加热试验油，当油品达到162.8℃时控温进人正式试验，试验周期为200h。通过对比试验前后油品100C运动黏度的增长率评定油品的氧化安定性。
5意义和用途
本试验方法是通过油品100C运动黏度的增长考察长寿命手动变速箱和后桥用油在高温条件下使
用的衰变趋势。这种衰变会导致一系列的设备性能问题，特别是在轴封界面上由于沉积物的生成而导致的密封失效。该试验方法用作为长寿命手动变速箱和后桥用油产品的评价项目。
6试剂和材料
6.1洗涤汽油：符合GB1922一2006中的2号溶剂油，用于清洗试验机。
注：使用的有机清洗溶剂易燃，有害健康，见附录B
6.2压缩空气：压缩空气质量符合GB/T4830的要求。 6.3砂纸：320号金相砂纸。
7试验设备 7.1试验设备
试验在L一60-1试验机上进行，试验机结构符合图A.1的规定。 7.2齿轮箱
齿轮箱总成包括一个新的试验轴承，一对新试验齿轮。铜片催化剂，以及新的唇式密封件和 *O”型密封圈，相关配件按照图A.2的规定装配。 7.3绝热烘箱
包裹着齿轮箱总成内部装有加热器和鼓风机：可以将润滑油温度升高并保持在指定温度下。加热
2
