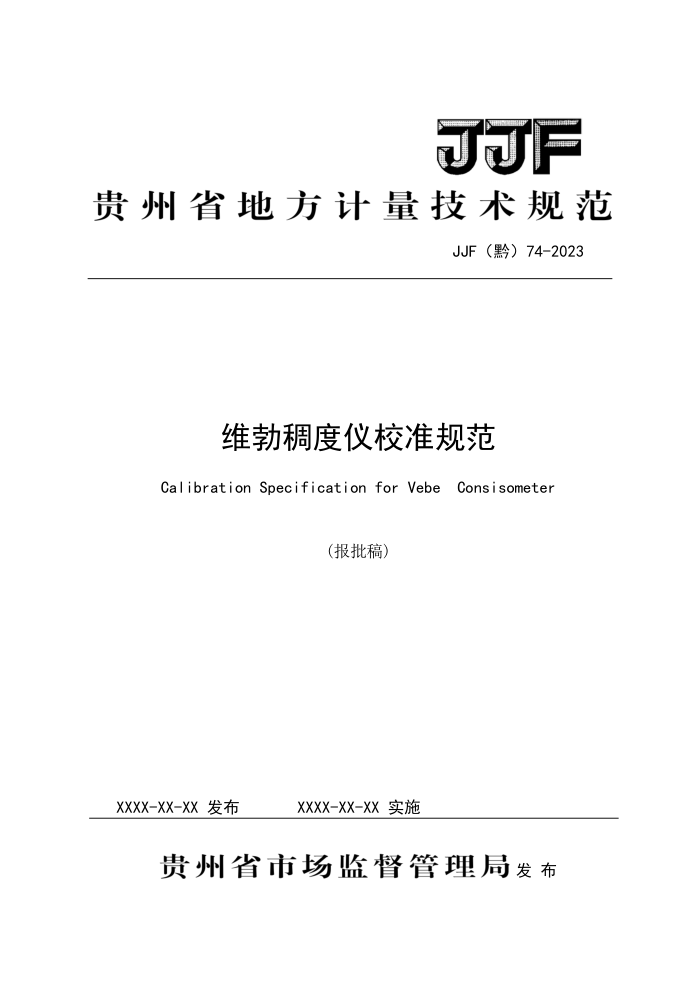

JJF
贵州省地方计量技术规范
JJF（黔）74-2023
维勃稠度仪校准规范
Calibration Specification for Vebe Consisometer
(报批稿)
XXXX-XX-XX 发布
XXXX-XX-XX 实施
贵州省市场监督管理局发布 JJF（黔）74—2023
维勃稠度仪校准规范 Calibration specification for
JJF（黔）74-2023
VebeConsisometer
归口单位：贵州省市场监督管理局主要起草单位：贵州省质安交通工程监控检测中心有限责任公司参加起草单位：贵州省公路水运工程检测设备计量检定站
贵州省计量测试院
本规范委托贵州省质安交通工程监控检测中心有限责任公司负责解释 JJF（黔）74—2023
本规范主要起草人：
杨成铭（贵州省质安交通工程监控检测中心有限责任公司）
李斌（贵州省公路水运工程检测设备计量检定站）杜晔晖 （贵州省计量测试院）
参加起草人：
孟庆生 （贵州省公路水运工程检测设备计量检定站）杨铮（贵州省质安交通工程监控检测中心有限责任公司）付晓彤（贵州省质安交通工程监控检测中心有限责任公司）周裕慢（贵州省公路水运工程检测设备计量检定站） JJF（黔）74—2023
目
录
引言 1范围 2引用文件 3术语和计量单位 4概述 5计量特性 6校准条件 7校准项目与校准方法 8校准结果表达 9复校时间间隔附录A维勃稠度仪校准记录格式附录B校准证书内页格式，附录C维勃稠度仪测量结果不确定度评定示例
II
1
Y
11 JJF（黔）74—2023
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1001-2011《通用计量术语及定义技术规范》进行编制。
II JJF（黔）74—2023
维勃稠度仪校准规范
1范围
本规范适用于混凝土维勃稠度仪的校准。
2引用文件
本规范引用了下列文件： GB/T50080-2016普通混凝土拌合物性能试验方法标准 JG/T245-2009混凝土试验用振动台 JG/T248-2009混凝土落度仪 JG/T250-2009维勃稠度仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用本规范。
3术语和计量单位
维勃稠度vebeconsisometer 按标准方法成型的截头圆锥形混凝土拌和物，经震动至摊平翻浆状态的时间（s），
用来测定混凝土拌和物黏稠程度的指标。
4概述
维勃稠度仪是进行干稠性水泥混凝土拌和物稠度性能试验的专用仪器，由容器、 落度筒、滑动部分（由圆盘、测杆及码构成）、配重码、振动台和控制系统等组成。其中滑动部分可通过套筒垂直滑动，套筒装在可用螺栓固定位置的旋转架上。
维勃稠度仪按计时方式分为自动计时型和人工计时型；按测定参数分为A型和B 型。A型维勃稠度仪结构图见图1，B型维勃稠度仪结构图见图2。 JJF（黔）74—2023
O
图1A型维勃稠度仪结构图
1—容器：2—落度仪：3—圆盘：4—漏斗：5—套筒：6—定位器：7—振动台： 8一固定螺丝：9一测杆：10一支柱：11一旋转架：12一砖码：13一滑杆螺丝。
1- 豆
76 H
中
图2B型维勃稠度仪结构图
1螺栓；2滑杆；3-码；4-圆盘；5-旋转架；6-容器；7-固定螺栓；8-振动台面； 9-弹簧；10-底座；11-配重码。
5计量特性
5.1尺寸 5.1.1落度简尺寸：
落度筒的顶面内径应为（100土1）mm；落度筒的底面内径应为（200土1）mm；落度筒的高度应为（300±1）mm；
5.1.2捣棒直径
捣棒直径应为（16土0.2）mm。 5.1.3容器尺寸
n JJF（黔）74—2023
容器的内径应为（240土2）mm；容器的深度应为（200土2）mm。
5.1.4圆盘尺寸
圆盘的直径应为（230±2）mm；圆盘的厚度为（10土2）mm。
5.2滑动部分质量
A型维勃稠度仪滑动部分的质量应为2.75kg土20g； B型维勃稠度仪滑动部分的质量应为2.75kg土20g；用于测量VC值的配重码单
块质量应为7.5kg土50g；用于测量改进VC值的配重码单块质量应为8.7kg土50g。 5.4频率与振幅 5.4.1频率
振动台空载时的振动频率应为（50土2）Hz。 5.4.2振幅
振动台空载时，台面各点的垂直振幅为（0.50土0.02）mm，水平振幅应不大于
0.10mm. 5.5计时示值误差
自动计时型维勃稠度仪的计时示值误差应不超过土1s。 注：以上技术指标不用于合格性判定，仅供参考。
6校准条件
6.1环境条件 6.1.1环境温度（20土5）℃，相对湿度≤85%。 6.1.2无明显干扰振源。 6.2校准用器具 6.2.1游标卡尺：测量范围（0~300）mm，分度值0.02mm； 6.2.2高度卡尺：测量范围（0～500）mm，分度值0.02mm； 6.2.3电子秤：最大秤量15kg，分度值不大于5g，①级； 6.2.4振动测量设备：振动位移峰峰值测量范围（0～2)mm，振动位移幅值示值误差不超过1.5%；频率范围（40～100)Hz，频率示值误差不超过1.0%；
3
