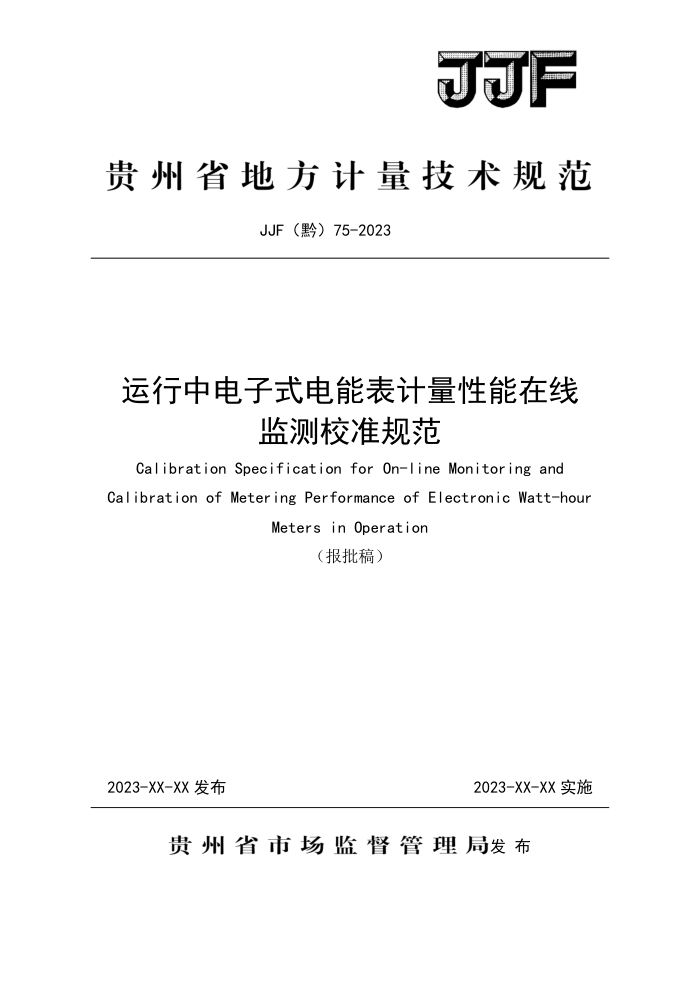

JJF
贵州省地方计量技术规范
JJF（黔）75-2023
运行中电子式电能表计量性能在线
监测校准规范
Calibration Specification for On-line Monitoring and Calibration of Metering Performance of Electronic Watt-hour
Meters in Operation
（报批稿）
2023-XX-XX发布
2023-XX-XX实施
贵州省市场监督管理局发布 JJF（黔）75-2023
运行中电子式电能表计量性能在线监测校准规范 Calibration Specification for On-line Monitoring and Calibration of Metering Performance of Electronic Watt-hour Meters in Operation
JJF（黔）75-2023
归口单位：贵州省市场监督管理局
主要起草单位：贵州省计量测试院
贵州电网有限责任公司
本规范委托贵州省计量测试院负责解释 JJF（黔）75-2023
本规范主要起草人：
董昱 （贵州省计量测试院）刘磊 （贵州电网有限责任公司）陈光贵（贵州省计量测试院）
参加起草人：
王俊融（贵州电网有限责任公司）
龚雪 （贵州省计量测试院）唐贤敏（贵州电网有限责任公司）王嵘瑜（贵州省计量测试院） JJF（黔）75-2023
目录
引 1范围， 2引用文件 3术语. 4概述. 5计量特性， 5.1计量功能要求 5.2运行误差要求 6校准条件 6.1环境条件 6.2参比标准 6.3电能表在线校准平台 7校准项目与校准方法 7.1校准项目 7.2校准方法 8校准结果 8.1校准数据修约 8.2校准间隔 8.3校准结果不确定度评定实例 8.4校准结果出具 8.5校准结果的应用，附录A校准结果不确定度评定示例附录B校准证书格式附录C电能表批与抽样规则附录D电能表批评价报告样式
(I) (1) (1) (1) (2) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (7) (7) (8) (8) (8) (8) (9) (12) (13) (15) JJF（黔）75-2023
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》 、JJF1001-2011 《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》进行编制。
II 运行中电子式电能表计量性能在线监测校准规范
1范围
本规范适用于在对低压台区下运行中电子式电能表计量性能的在线监测校准，电能表状态更换的批次抽样及延期使用。
2引用文件
本规范引用了下列文件： JJG596-2012电子式交流电能表 GB/T2828.2-2008计数抽样检验程序第2部分：按极限质量（LQ）检索的
孤立批检验抽样方案
GB/T17215.211交流电测量设备通用要求、试验和试验条件第11部分：测量设备
GB/T22239-2019信息安全技术网络安全等级保护基本要求 DL/T1664-2016电能计量装置现场检验规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
JJF1001-2011界定的以及下列术语和定义适用于本规范。 3.l低压台区voltagetransformerdistrict
（一台）10/0.4kV变压器及其0.4kV配电网，由总表及用户分表共同组成
的一个供电系统及其供电范围或区域。 3.2采集成功率acquisition successrate
计量自动化系统对低压台区使用中电能表每日零点自动冻结的电量数据进行采集，采集到数据的电能表数占台区下电能表总数的百分比。 3.3运行误差operatingerror
电能表在现场运行条件下的计量误差。
3.4电能表在线校准平台onlinecalibrationplatformofelectricity
1 meter
通过采集到的电能计量数据，基于能量守恒原理，构建电能表计量功能诊断与运行误差计算模型，并对使用中电能表进行在线校准的平台。 3.5在线校准onlinecalibration
在规定条件下，运用电能表在线校准平台对使用中电能表的运行误差进行批量校准的一组操作。 3.6现场核查on-siteverification
对在线校准平台输出的疑似运行误差超出限值或计量功能异常的电能表，按规定程序、方式进行的现场检查、核对、确认过程。 3.7计量失准meteringfailure
使用中电能表经现场核查并经实验室检定后确认为运行误差超出表2规定限值或计量功能异常的状态。计量功能异常包括飞走、倒走、停走、示值不平、 时钟异常等电能表本体故障引起的异常。 3.8电能表批batch
电能表批是指为实施状态更换需要，而汇总起来的具有相同生产企业、型号、 规格，出厂年份的使用中电能表的集合。 3.9状态评价stateevaluation
根据电能表在线校准平台对电能表运行误差在线校准结果、现场核查结果、 抽样检测结果等，对使用中电能表批状态进行的综合评价。 3.10状态更换statereplaces
应用电能表在线校准平台开展使用中电能表在线校准及状态评价工作，根据结果对使用中的电能表进行更换。
4概述
本规范基于能量守恒原理，采用电能表在线校准平台对低压台区中的每一只电能表的计量功能和运行误差进行在线监测和校准，结果作为初步判断电能计量失准的依据，经现场核查确认后可用于电能表状态评价和状态更换。
2
