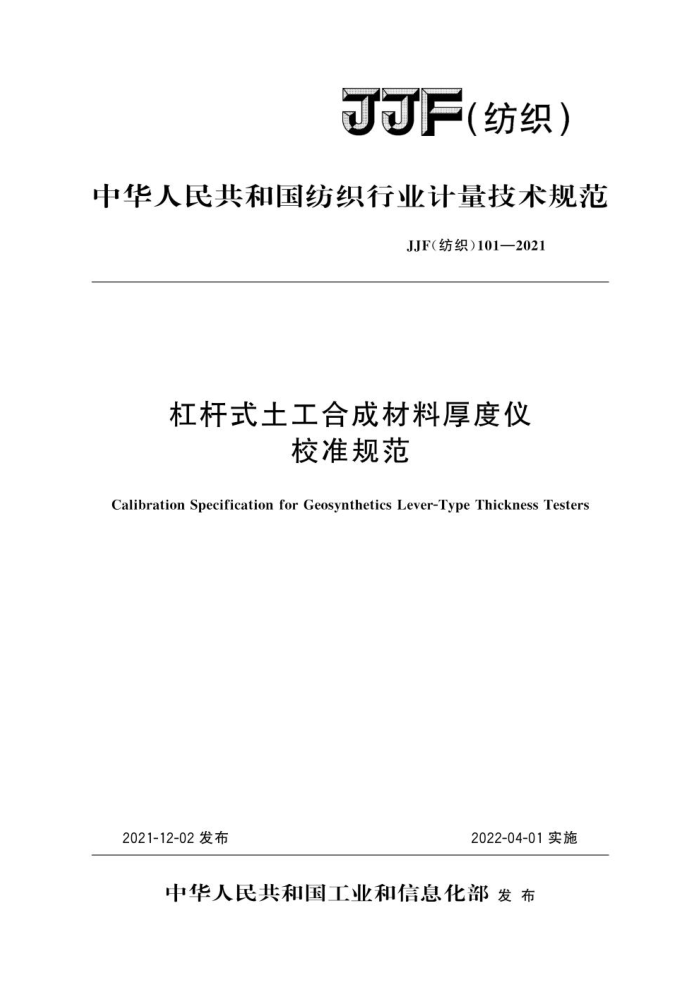

J可F(纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）101—2021
杠杆式土工合成材料厚度仪
校准规范
Calibration Specification for Geosynthetics Lever-Type Thickness Testers
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部发布 JJF（纺织）101—2021
杠杆式土工合成材料厚度仪
校准规范
JJF（纺织）101—2021
Calibration Specification forGeosynthetics
Lever-Type Thickness Testers
归口单位：中国纺织工业联合会起草单亻 位：安徽省中小企业发展促进中心
合肥鹏通电子科技有限公司常熟市计量测试所安徽省纺织计量站温州际高检测仪器有限公司莱州元茂仪器有限公司纺织工业科学技术发展中心
本规范委托全国纺织计量技术委员会负责解释 JJF（纺织）101—2021
本规范主要起草人：
程训健（安徽省中小企业发展促进中心）崔群海（合肥鹏通电子科技有限公司）邵俊杰（常熟市计量测试所）王平（安徽省纺织计量站）吴政雨（安徽省中小企业发展促进中心）件建国（温州际高检测仪器有限公司）李春钢（莱州元茂仪器有限公司）王国建（纺织工业科学技术发展中心） JJF（纺织）101—2021
录
目
引言
(II) (1) (1) (1) (1) (1) (2) (5) (5) (6) (7) (8)
范围· 2 引用文件….
1
概述 4 计量特性 5 校准条件， 6 校准项目和校准方法· 7 校准结果表达
3
复校时间间隔. 附录A 厚度仪校准记录表参考格式附录B 厚度仪校准证书（内页）参考格式附录C 厚度仪测量不确定度评定（示例）
8
..
.. JJF（纺织）101—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》规定的规则编制。
本规范的技术指标参数采用GB/T13761.1一2009《土工合成材料 规定压力下厚度的测定第1部分：单层产品厚度的测定方法》的相关内容，
本规范为首次发布。
= JJF（纺织）1012021
杠杆式土工合成材料厚度仪
校准规范
1范围
本规范适用于杠杆式土工合成材料厚度仪（以下简称“厚度仪”）的校准，其他类似仪器的校准可参照本规范。
2 引用文件
本规范引用了下列文件， JJF1071—2010国家计量校准规范编写规则 GB/T8170数值修约规则与极限数值的表示和判定凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范 3概述
0
厚度仪用于测量在不同的压强（2kPa、20kPa、200kPa）下土工合成材料的厚度。厚度仪由杠杆式压力装置（包括压脚、加压杆、加压码、平衡锤等）、百分表、 基准板等组成（见图1）。
6
3
1
图1厚度仪测试原理示意图
1-刀口支点；2—基准板；3—百分表：4—压脚：5-加压码：6—平衡锤；
7-立柱；8—加压杆：9—挂舵
4计量特性 4.1 压脚尺寸：面积（2500±20）mm；直径（10±0.05）mm。 4.2压脚压强相对误差：士0.5%。 4.3整机示值误差：≤0.10mm。 5 校准条件 5.1环境条件 JJF（纺织）101—2021
厚度仪应置于稳固的水平基础上，校准环境应清洁，周围无腐蚀性介质，无影响使
用的震源。 5.2测量标准及其他设备
测量标准及其他设备见表1。
表1测量标准及其他设备
最大允许误差或准确
序号 标准器名称
数量
测量范围、分度值或分辨力
度或不确定度
量块电子天平掌上电子天平础码游标卡尺
测量范围：（0~10）mm 测量范围：（5~1100）g； e=0.1g;d=0.01g 测量范围：（5~500）g； e=0.1g;d=0.01g
4等 D级
1
1
1
2
D级
3
I
20 g
M,
2
4
测量范围：（0~200）mm；
MPE±0.03mm
5
1
分度值：0.02mm 测量范围：（0~25）mm；
千分尺塞尺
MPE:±0.004mm U=2.0μm,k=2
1
6
分度值：0.01mm 测量范围：0.01mm
7
1
注：主要测量标准及设备可选用本表所列；也可以选用其引入的测量不确定度U（k一2）不
大于被校量的最大允许误差1/3的测量设备。
6 校准项目和校准方法
6.1校准前准备 6.1.1厚度仪外观检查 6.1.1.1厚度仪在适当的部位应装有铭牌，铭牌上需标明型号、规格、制造厂、出厂编号和出厂年月等信息。 6. 1.1.2 厚度仪显示百分表应完好无损、功能正常，并有检定合格证。 6.1.2 厚度仪其他检查 6.1.2.1 调整厚度仪底脚螺钉，观看水平器使之气泡居中，使厚度仪位置水平。 6.1.2.2 调整杠杆上的平衡锤，实现厚度仪杠杆随意平衡。 6.1.2.3 转动凸轮手柄，厚度仪杠杆压脚起落下稳定、平缓、流畅 6.1.2.4 基准板面积至少大于压脚面积的3倍（基准板直径大于压脚直径的1.75倍）。 6.1.2.5 压脚与基准板的平行度：在挂碗上放置40g础码，使压脚在一定压力下与基准板相接触，用厚度0.01mm的塞尺检查压脚与基准板之间四周间隔，要求两表面间隔不大于0.01mm。 6.2校准项目 2 J可F(纺织)
