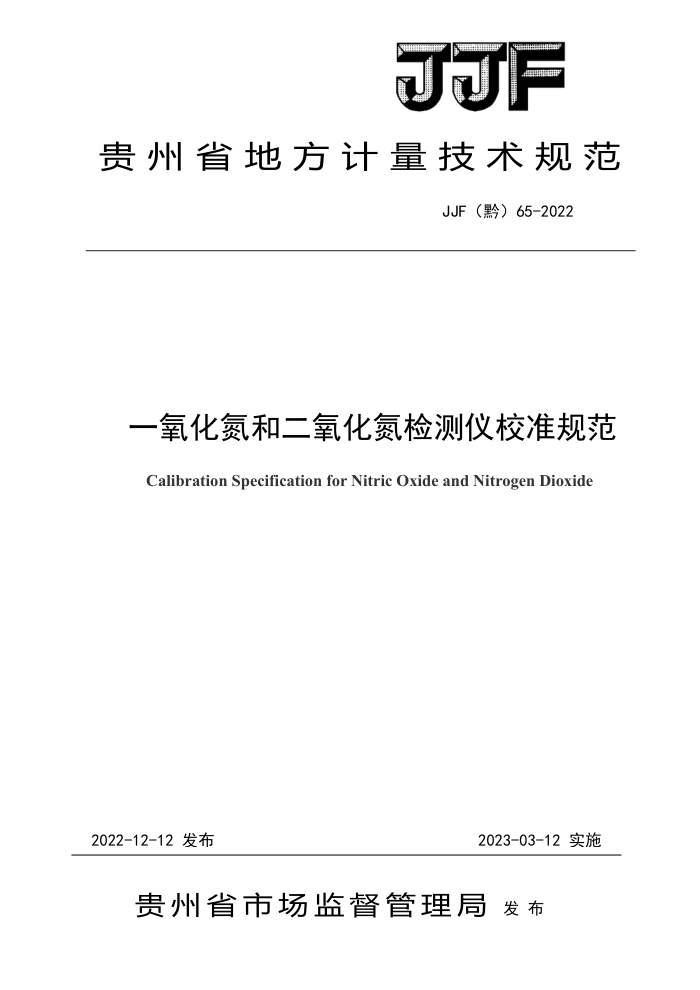

JJF
贵州省地方计量技术规范
JJF（黔）65-2022
一氧化氮和二氧化氮检测仪校准规范
Calibration Specification for Nitric Oxide and Nitrogen Dioxide
2022-12-12发布
2023-03-12实施
贵州省市场监督管理局 发布 JJF（黔）65—2022
一氧化氮和二氧化氮检测
仪校准规范
JJF（黔）65—2022
Calibration SpecificationforNitric Oxide
and Nitrogen Dioxide
归口单位：遵义市市场监督管理局
主要起草单位：遵义市产品质量检验检测院
盘州市检验检测中心
参加起草单位：贵州矿安科技有限公司
本规范由遵义市产品质量检验检测院负责解释 JJF（黔）65—2022
本规范主要起草人：
陆道枢（遵义市产品质量检验检测院）
周海（遵义市产品质量检验检测院）王（盘州市检验检测中心）
参加起草人：
万江（遵义市产品质量检验检测院）尹昌园（遵义市产品质量检验检测院）
杨亚玉（遵义市产品质量检验检测院）
魏海滨（贵州矿安科技有限公司） JJF（黔）65—2022
目 录
引言 1 范围
(II) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (4) (5) (6) (7) (8)
引用文件 3 概述 4 计量特性 4. 1 示值误差 4. 2 重复性 4.3 响应时间 5
2
校准条件 5. 1 环境条件， 5. 2 校准使用的设备 6 校准项目和校准方法 6. 1 校准项目， 6. 2 校准方法
A
校准结果表达与处理 7. 1 校准记录 7. 2 校准结果的处理 8 复校时间间隔附录A 校准记录格式.. 附录B 校准证书内页格式附录C 测量结果不确定度评定示例 JJF（黔）65—2022
引言
本规范依据JJF1071-2010 《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012 2《测量不确定度评定与表示》，并参考了JJG 551-2021《二氧化硫气体检测仪》、GB12358-2006《作业场所环境气体检测报警器通用技术要求》进行编制。
I JJF（黔）65—2022
一氧化氮和二氧化氮检测仪校准规范
范围
本规范适用于作业场所中一氧化氮检测仪和二氧化氮检测仪（以下简称检测仪）的校
准。
2引用文件
本规范引用了下列文件： JJG551-2021二氧化硫气体检测仪 GB12358-2006作业场所环境气体检测报警仪通用技术要求凡是注明日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
检测仪的测量原理一般有电化学式、光学式、半导体式。电化学式是以离子导电为基础进行测量的；光学式是根据光学原理进行测量的；半导体式是根据半导体电阻变化而进行测量的。采样方式分为泵吸式和扩散式。
检测仪由检测单元、信号处理单元、显示单元及报警单元组成。检测仪原理见图1。
DC电源
泵
显示电路
敏感元件
转换电路
转换元件
电源及驱动
声光报警电路
.
放大电路
信号输出电路
电路信号 ...
用户控制
检测单元
信号处理单元
显示及报警单元
图1 检测仪原理图 JJF（黔）65—2022
4计量特性 4.1示值误差
检测仪示值的最大允许误差为土5%FS或土10%，满足其中之一即可。 4.2重复性
检测仪重复性≤5%。 4.3响应时间
检测仪响应时间≤60S。 注：以上技术指标不用于合格性判定，仅供参考。
5校准条件
5.1环境条件 5.1.1环境温度：（1535）℃。 5.1.2相对湿度：≤85%。 5.1.3应无影响检测仪正常工作的电磁场及检测准确度的干扰气体。 5.2校准使用的设备
校准使用的主要设备及其它配套设备见表1。
表1校准使用的主要设备及其它配套设备
序号
设备名称
技术要求
采用与检测仪所测气体种类相同的国家有证气体标准物质，气体标准物质浓度为满量程的20%、40%、60%；扩展不确定度U. ≤2%（k=2）。标准气样值与标准气样标称值的允许偏离不超过±10%。 高纯氮（纯度不低于99.99%）。 测量范围：（60～600）mL/min：准确度等级：4.0级及以上。 分辨力不小于0.01S。
气体标准物质
1
零点气体转子流量计
2 3 4
秒表
校准项目和校准方法
6
6.1 校准项目
示值误差、重复性、响应时间。 6.2校准方法 2
