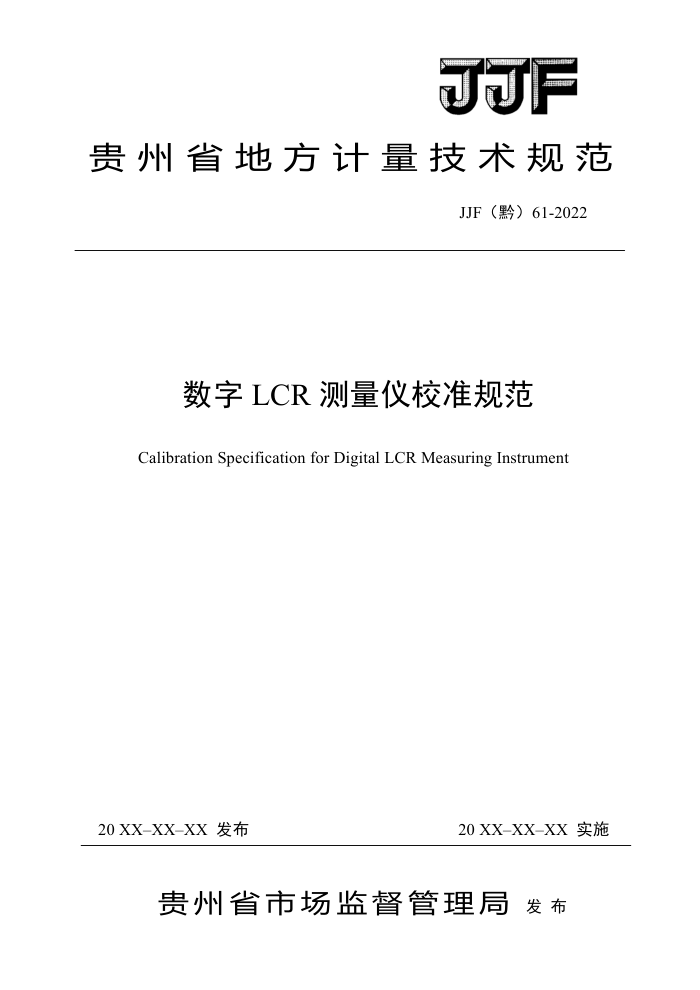

贵州省地方计量技术规范
JF（黔）61-2022
数字 LCR测量仪校准规范
CalibrationSpecificationforDigitalLCRMeasuringInstrument
20 XX-XX-XX 发布
20XX-XX-XX实施
贵州省市场监督管理局 发布 JJF（黔）61-2022
数字LCR测量仪校准规范
JJF(黔) 61- -2022
Calibration Specificationfor
Digital LCR Measuring Instrument
归口单位：贵州省市场监督管理局
主要起草单位：贵州航天计量测试技术研究所
贵州省计量测试院
本规范委托贵州航天计量测试技术研究所负责解释 JJF（黔）61-2022
本规范主要起草人：
李金阳（贵州航天计量测试技术研究所）
黄贤武（贵州航天计量测试技术研究所）
邓兵（贵州省计量测试院）
参加起草人：
王嵘喻（贵州省计量测试院）
王伟伟（贵州航天计量测试技术研究所）
袁文（贵州航天计量测试技术研究所）
韩成 （贵州省计量测试院） JJF（黔）61-2022
目 髪录
(II) (1) (1) (1) (2) (3) (3) (4) (4) (4) (4) (6) (6) (7) (12) (12) (12) (13) (14) (16) (18)
引 言 1 范围 2 引用文件 3 术语和计量单位 4 概述 5计量特性 5.1LCR测量仪的主、副参量 5.2 测试信号 6校准条件 6.1环境条件 6.2 测量标准及其他设备 7校准项目和校准方法 7.1校准项目. 7.2 校准方法 8校准结果表达. 8.1校准记录.. 8.2校准证书 9复校时间间隔附录A校准原始记录格式：附录B校准证书内页格式附录C校准不确定度评定示例 JJF（黔）61-2022
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012 《测量不确定度评定与表示》进行编制。
I JJF（黔）61-2022
数字LCR测量仪校准规范
1范围
本规范适用于工作频率10Hz~30MHz，准确度0.01级及以下的数字LCR测量仪（以下简称LCR测量仪）的校准，也适用于数字电容表、数字电感表及数字宽频阻抗分析仪的校准。
本规范不适用于传统交流平衡式电桥和射频阻抗分析仪。
2 引用文件
本规范引用了下列文件： JJG2073-1990 损耗因数计量器具检定系统框图 JJG2075-1990 电容计量器具检定系统框图 JJG2076-1990电感计量器具检定系统框图 SJ/T10297-1991LCR测量仪技术条件 SJ/T10298-1991LCR测量仪测试方法凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注明日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位
3.1主参量majorparameter
工作频率范围内，起主要作用的交流阻抗参量，包含阻抗元件电感器（L）、电容器（C）和电阻器（R）量值。 3.2副参量secondaryparameter
工作频率范围内，起次要作用的交流阻抗正交分量。这里特指电容器的损耗因数（D）量值。 JJF（黔）61-2022
4概述
LCR测量仪，又称为LCR数字电桥，是带有微处理器的自动测量电感器、电容器、 电阻器等无源元件的LCR量值及其损耗因数等参量的测量仪器，供生产线上元件评估、 实验室中元件筛选和阻抗元件计量使用。
按测量原理分为两类：一类是将计算机技术、数字电路技术、数据采集技术应用到传统交流电桥上，完成自动平衡、自动补偿、自动计算和数字显示等功能，工作频率上限100kHz。另一类是采用电压矢量比例法及自动平衡电桥法的测量技术，如图1所示，工作频率达到30MHz，由程控正弦波信号源、输入测量电路、放大器、精密量程电阻、 移相器、数模转换器和转换开关、相敏检波器、积分器、微处理器和显示器等部件组成；其工作测量原理：被测阻抗Z与内附标准交流阻抗R流过相同的电流，形成比例关系 Ux_ U.
分别测量被测阻抗元件的实部与虚部（电阻和电抗），通过内部微处理器计
Zx Rr
兴R计算得到被测阻抗，直接显示各类阻抗参数。
算公式x
U.
0°,180° 90°,270°
Vref
移相
U
积分式
U.程控
开关 检波器 A/D
微处理器 CPU
V
VL
Z
显示器
0
IH
IL
放大器
信号源
V
图1电压矢量比例法LCR测量仪测量原理图
LCR测量仪按测量的连接方式及屏蔽方式可分为四端/五端方式(Heur-大电流、Hpot- 高电位、Lcur-小电流、Lnot-低电位四个信号测量端和一个GND屏蔽端)、两端/三端方式
2
