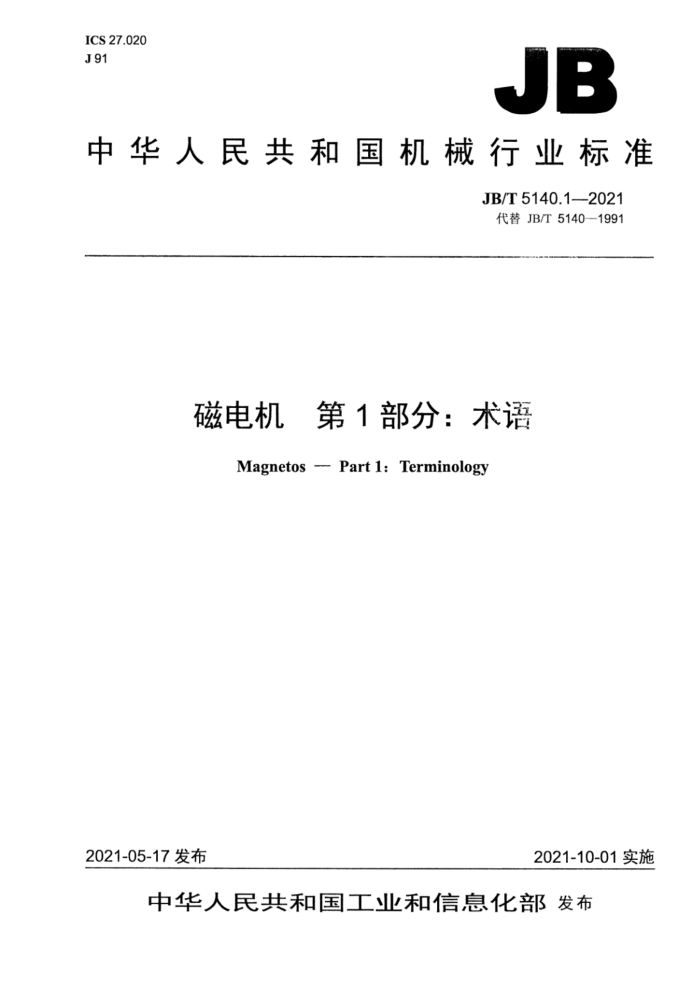

JB
中华人民共和国机械行业标准
JB/T5140.1-2021 代替JB/T5140-1991
磁电机　第1部分：术语
Magnetos --- Part 1: Terminology
2021-05-17发布
2021-10-01实施 中华人民共和国
机械行业标准
磁电机第1部分：术语
JB/T 5140.1-2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·32千字 2021年10月第1版第1次印刷
定价：18.00元
*
书号：15111：16154 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言范围.
1
iniiii
...
EEEEE
1
2术语和定义 2.1 磁电机及其分类. 2.2 主要零、部件. 2.3 主要参数 2.4 工作过程、性能. 2.5 试验.
F80000851EEE0888008808000010
*6
..........
EBEBSSSSSEE1EEE000SS
180008080085R1E5880880008
10 前言
JB/T5140《磁电机》分为两个部分：
第1部分：术语；一第2部分：技术条件。
本部分为JB/T5140的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T5140--1991《磁电机术语》，与JB/T5140—1991相比主要技术变化如下：
修改了“定子总成”术语的定义（见2.2.2，1991年版的2.2.2）；增加了“电子点火器”术语的定义（见2.2.12）修改了“电容放电式点火器术语的定义（见2.2.12.1，1991年版的2.2.12）；修改了“电感式点火器”术语的定义（见2.2.12.2，1991年版的2.2.13； →增加了“晶体管点火器”术语和定义（见2.2.12.3）；一增加了“一体化点火器”术语和定义（见2.2.12.4）；修改了“断电电流”术语的定义（见2.3.14，1991年版的2.3.14）增加了“标称电压”术语的定义案例（见2.4.23）：增加了“温度、湿度组合试验”术语和定义（见2.5.17）。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：天津内燃机研究所、重庆瑜欣平瑞电子股份有限公司、浙江锋龙电气股份有限公
司、廊坊科森电器有限公司、余姚市奥鑫电器有限公司、重庆力华自动化技术有限责任公司、浙江中马园林机器股份有限公司、台州市质量技术监督检测研究院。
本部分主要起草人：王嘉钧、李志宏、张云勇、雷德友、吴浩祥、张红亮、倪剑鸣、陈晓明、张邦全、黄新跃、阮立。
本标准所代替标准的历次版本发布情况为：
-JB/T5140—1991。 磁电机第1部分：术语
1范围
JB/T5140的本部分规定了通用小型汽油机用磁电机的术语和定义。 本部分适用于各种用途（除航空外）的通用小型汽油机用磁电机。
术语和定义
2
2.1石 磁电机及其分类 2.1.1
磁电机 magneto 通过永久磁场的旋转，在线圈上感应出电势作为电源，并借助于开关的瞬间通断作用产生高压电供
汽油机点火用的装置。 2.1.2
飞轮磁电机flywheelmagneto 旋转部件兼作汽油机惯性飞轮的磁电机。
2.1.3
内转子磁电机 Linternal rotor magneto 旋转部件在线圈铁心内侧旋转的磁电机。
2.1.4
有触点磁电机breakermagneto 应用触点来断开或闭合初级电路的磁电机。
2.1.5
无触点磁电机breakerlessmagneto 应用电子开关来断开或闭合初级电路的磁电机。
2.1.6
电容放电式磁电机capacitordischargemagneto 将初级能量储存在电容器内的磁电机。
2.1.7
电感式磁电机 Linductive magneto 2.2 主要零、部件 2.2.1
转子总成 龙rotorassembly 由轴、永久磁铁和导磁片组成的旋转部分整体。
2.2.2
定子总成statorassembly 由铁心、线圈、电子开关（或断电器）和壳体组成的非旋转部分整体。
2.2.3
飞轮总成flywheelassembly 由磁钢、轴套（或无轴套）和轮壳等组合一体并兼作汽油机惯性飞轮的轮子。
2.2.4
底板总成 bedplateassembly 安装于汽油机曲轴箱上，并固定有各功能线圈、附件（如断电器、电容器》等的底板部件。
2.2.5
轴套axle sleeve 连接于飞轮轮壳上，其内孔与汽油机曲轴连接的零件。
2.2.6
轮 breaker cam 飞轮上或转轴上带有凸缘的能周期地使断电器触点断开与闭合的轮子。
2.2.7
点火线圈ignitioncoil 产生高压电的感应线圈。
2.2.7.1
内置式点火线圈internal mountedignitioncoil 直接装于底板或定子上的点火线圈。
2.2.7.2
外置式点火线圈externalmountedignitioncoil 可以单独放置的点火线圈。
2.2.8
照明（充电）线圈lighting（charging）winding 作为照明（及蓄电池充电）电源用的线圈。 2.2.9
发电线圈generatingwinding 作为外置式点火线圈初级绕组电源用的线圈。
2.2.10
充电线圈chargingwinding 在电容放电式磁电机中，作为电容器充电（也可兼提供触发信号）电源的线圈。
2.2.11
触发线圈triggerwinding 在无触点磁电机中，提供触发信号的线圈。
2.2.12
电子点火器electronicigniter 由电子开关接通或断开储能器件，完成汽油机点火功能的控制装置（简称点火器》。
2.2.12.1
电容放电式点火器 capacitor discharge igniter 以电容器为储能器件的电子点火器。
2.2.12.2
电感式点火器inductiveigniter 以电感线圈为储能器件的电子点火器。
2.2.12.3
晶体管点火器 transistor controlled igniter, TCI 以晶体管为电子开关的电感式点火器。
2.2.12.4
一体化点火器 assembly igniter 包括点火线圈等在内的电子点火器。
2.2.13
断电器 contact breaker 使点火线圈初级电流断续地接通与切断的带有触点的部件。
2.2.14
触点 contact 用于接通或断开点火线圈初级电流的耐磨、高熔点的金属片。
2.3主要参数 在规定条件下，火花塞连接处可利用的最小电压。 2.3.2
火花塞需要电压required sparkplugvoltage 在规定条件下火花塞电极间隙跳火所应加在火花塞接头的最大电压。
2.3.3
点火电压贮备ignitionvoltagereserve 在规定条件下，次级有效电压和火花塞需要电压之差。
2.3.4
次级输出电压secondary outputvoltage 在规定条件下，点火线圈高压输出端可利用的电压。
2.3.5
次级电压上升时间secondary voltagerise time 在规定条件下，次级电压从某一规定值上升到另一值所需时间，单位为微秒（us）。
2.3.6
火花电压sparkyoltage 在规定瞬间火花间隙两端所测得的电压。
2.3.7
火花电流spark current 在规定瞬间所测得的流经火花间间的电流。
2.3.8
火花持续时间sparkduration 在规定条件下，火花跳越火花间隙的时间，或电流流经火花间隙的时间。
2.3.9
火花能量sparkenergy 在火花间隙间每跳一个火花所放出的能量。
2.3.10
初级电感primaryinductance 点火线圈初级绕组的电感。
2.3.11
初级电压primaryvoltage 在规定条件下，初级绕组两端的电压。
