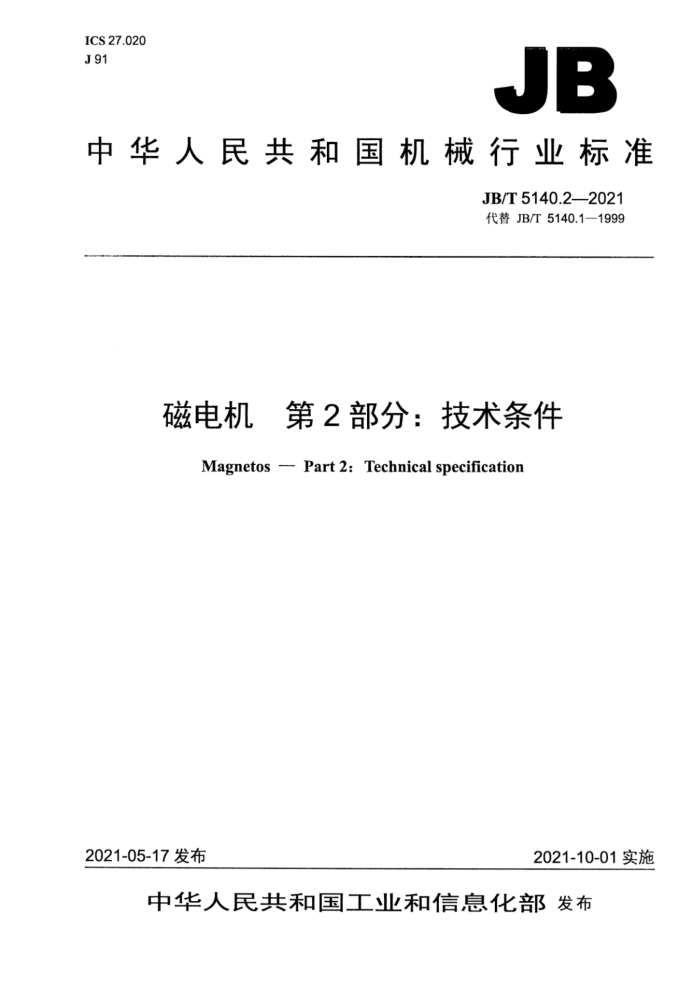

中华人民共和国机械行业标准
JB/T5140.2—2021 代替JB/T5140.1—1999
磁电机第2部分：技术条件
Magnetos - Part 2: Technical specification
2021-05-17发布
2021-10-01实施 目 次
前言 1范围 2规范性引用文件 3要求 4试验方法 5检验规则 6标志、包装、运输和贮存附录A（规范性附录） 照明负载等效电阻计算公式
II
0
表1 连续发火性能. 表2火花能量.. 表3次级峰值电压. 表4扫频振动参数表5不同耐热等级的绝缘材料的温升限值表6蓄电池供电点火磁电机的试验电压表7 检验项目.
6 前言
JB/T5140《磁电机》分为两个部分：第1部分：术语：
一第2部分：技术条件。 本部分为JB/T5140的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T5140.1一1999《磁电机技术条件》，与JB/T5140.1--1999相比主要技术变化
如下：
删除了定义内容（见1999年版的第3章》；修改了试验时周围介质温度范围（见3.2和4.23.2，1999年版的4.2和5.4.15.2）；修改了对外观的要求（见3.3，1999年版的4.4）；增加了熄火性能的要求和试验方法（见3.7和4.7)；增加了转子超速要求和试验方法（见3.103.13、4.10和4.13）修改了次级峰值电压的要求（见3.11，1999年版的4.9）： -增加了转子磁感应强度（磁通量）要求和试验方法（见3.12和4.12）：增加了转子锥孔抗压强度要求和试验方法（见3.14和4.14）；修改了耐振动性能要求和试验方法（见3.17和4.17，1999年版的4.12和5.4.5）；增加了耐低温性能要求和试验方法（见3.18和4.18）： -增加了耐高温性能要求和试验方法（见3.19和4.19）；修改了耐温度变化性能要求和试验方法（见3.20和4.20，1999年版的4.15和5.4.7）：增加了耐温度、湿度组合性能要求和试验方法（见3.21和4.21）：增加了耐久试验后，对照明功率和蓄电池充电性能指标变化的要求（见3.23）：增加了对试验设备的要求（见4.1）；删除了互换性的要求（见1999年版的4.16和5.4.13）；删除了对电容放电式磁电机电容充电线圈峰值电压的要求和试验方法（见1999年版的4.8和 5.4.2)。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：天津内燃机研究所、浙江锋龙电气股份有限公司、重庆瑜欣平瑞电子股份有限公
一
司、重庆力华自动化技术有限责任公司、廊坊科森电器有限公司、余姚市奥鑫电器有限公司、浙江中马园林机器股份有限公司。
本部分主要起草人：洪彬、张坤良、任立环、雷德友、吴浩祥、张云勇、张邦全、张红亮、倪剑鸣、 陈晓明、黄新跃。
本部分所代替标准的历次版本发布情况为：
ZBJ91003—1987; JB/T5140.1—1999。 磁电机第2部分：技术条件
1范围
JB/T5140的本部分规定了通用小型汽油机用磁电机的质量抽查、监督检验、新产品鉴定和委托检验。
本部分适用于各种用途（除航空器外）的通用小型汽油机用磁电机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T10125一2012人造气氛腐蚀试验盐雾试验 GB/T13642一2015硫化橡胶或热塑性橡胶耐臭氧龟裂动态拉伸试验 JB/T5135.3通用小型汽油机第3部分：可靠性、耐久性试验与评定方法 JB/T6730-2021磁电机点火系统测试方法
3要求
3.1一般要求
磁电机应按照经规定程序批准的产品图样及技术文件制造。 3.2工作环境
在下列环境条件下，磁电机应能正常工作： a）周围介质温度：-30℃～~80℃（非工作状态下允许30min内温度为-40℃~105℃）； b）相对湿度：不大于95%： c）大气压力：86kPa～106kPa。
3.3外观要求
3.3.1磁电机转子无叶片或采用直叶片时，应在明显位置用箭头标明磁电机旋转方向。 3.3.2磁电机转子外观应表面光洁，铸件无气孔、缺铸、欠铸、冷隔、疏松等，表面无锈蚀、油污或擦伤；点火器外观无缺陷，标志清晰，封装完好、平整，外壳无破损，铁心无缺片、断片等，橡胶件无老化、龟裂等。 3.4装配要求 3.4.1磁电机各零件连接牢固，粘接饱满；螺钉无松动，磁钢应无剥离、龟裂现象。插接件接触良好。 在规定装配条件下，转子与定子之间不应擦碰。 3.5连续发火性能
磁电机应在本部分表1规定的连续发火转速范围内，能按JB/T6730一2021规定的三针放电器高压电极和搭铁电极间距离（以下简称三针极距）连续发火。测量最低和最高连续发火转速的持续时间不得少于20s。点火方式应在产品技术文件中注明。
表1连续发火性能
磁电机型式配用发动机工作容积mL
飞轮（包括内转子） 50~80
<50 5 ≤800
80~160 7 ≤400
>160 7 ≤300
三针极距 mm
6 ≤500
最低连续发火转速
连续发火转速范围
蓄电池供电点火的磁电机：≤400 磁电机最高转速
r/min
最高连续发火转速
注：如果产品技术文件有特殊使用环境要求，按产品技术文件的要求执行。
3.6点火提前角
磁电机点火提前角特性应符合产品技术文件的规定。 3.7熄火性能
有熄火装置的磁电机在操纵熄火装置时，不应发火。 3.8照明功率和蓄电池充电性能
磁电机的照明功率和蓄电池充电性能应符合产品技术文件的规定。 3.9火花能量
磁电机所提供的火花能量应符合表2的规定。
表2火花能量
50~80 ≥4.5
80~160 ≥6
配用发动机工作容积 mL
>160 ≥7
<50 ≥2.3
火花能量mJ 注：如果产品技术文件有特殊使用环境要求，按产品技术文件的要求执行。
3.10超速发火性能
磁电机按表1规定的三针极距，以最高转速的1.2倍（手持式油锯用磁电机为最高转速的1.33倍）连续运转3min，应无损伤和断火现象。 3.11次级峰值电压 3.11.1磁电机次级峰值电压在连续发火转速范围内应符合表3的规定。 表3次级峰值电压
转速
次级峰值电压kv
规定的最低连续发火转速的上限连续发火转速范围内，次级峰值电压最高点
≥12.5 ≥18.0 ≥12.5
最高转速
注：对于工作容积小于50mL或转子直径小于85mm的配用发动机，磁电机的次级峰值电压允许降低15%。
3.11.2 蓄电池供电点火的磁电机在冷态（常温）、热态和起动时次级峰值电压均应≥25kV。 3.12磁感应强度（磁通量）
磁电机转子磁极表面磁感应强度（磁通量）最大值应符合产品技术文件的要求。 3.13 转子超速性能
转子以最高工作转速的2倍运转3min后，不应产生裂纹或破损等缺陷。 3.14转子锥孔抗压强度
转子锥孔抗压强度应满足以下要求： a）转子锥孔应能承受产品技术文件规定的压力不破裂 b）转子锥孔应能承受产品技术文件规定的扭矩不破裂。
3.15高压绝缘介电强度
一体式点火器或点火线圈承受三针极距为12mm（对于工作容积小于50mL的配用发动机，三针极距为10mm）、历时40s的放电试验，应无损伤或表面放电。 3.16高压开路性能
高压开路性能应满足以下要求： a）一体式点火器历时1min的高压绝缘介电强度试验，应无击穿、损坏或漏放电现象发生。 b）点火线圈承受峰值电压为35kV、历时1min的开路试验，应无损伤或表面放电。具有安全放电
装置的磁电机开路试验应历时2min。
3.17耐振动性能
磁电机应能经受表4规定的X、Y、Z三个方向的扫频振动试验。试验后性能应符合3.5～3.9的要求。
表4扫频振动参数
X、Y方向
Z方向
频率 Hz 10~50 50~200 200~500
扫频速率
个方向上的试验时间h
振幅 mm 加速度 m/s2 振幅 mm 加速度m/s2 oct/min 1.25
2.5 0.16
一
-
0.08
8
1
250
125
-
注：“Z”为发动机气缸孔轴线方向。 3.18 3耐低温性能
磁电机在不工作状态下进行-40℃土2℃或在工作状态下进行0℃土2℃的低温试验后，性能应符合 3.5～3.9的要求。 3.19耐高温性能
磁电机在工作状态下进行90℃土2℃持续2h的高温试验后，性能应符合3.5～3.9的要求。 3.20耐温度变化性能
磁电机在不工作状态下，以在-40℃土3℃和90℃土3℃中各保持1h为一个循环，共进行二十个循环的温度变化试验后，性能应符合3.5～3.9的要求。 3.21耐温度、湿度组合性能
磁电机在不工作状态下，进行温度为50℃土2℃、相对湿度为90%～95%条件下的历时1h的温度、 湿度组合试验，性能应符合3.5～3.9的要求。 3.22线圈温升 3.22.1磁电机线圈温升应符合相应的技术文件的规定。 3.22.2室温下，用电阻法测量磁电机各绕组的平均温度，其温升限值为：
a）点火线圈的温升限值为55K。 b）照明（或蓄电池充电）线圈、电容充电（或发电）线圈的温升限值见表5。相应的技术文件中
未规定绝缘材料耐热等级的，温升限值为80K。
表5不同耐热等级的绝缘材料的温升限值
E 115
B 125
F 140
H 160
绝缘材料耐热等级温升限值K
A 100
3.23耐久性
磁电机应能承受1000h一般耐久试验或120h强化耐久试验。试验后性能应符合3.5～3.9的要求，照明功率和蓄电池充电性能指标下降不应超过10%。
注：耐久试验时间按产品技术文件的要求确定。 3.24整机产品要求的性能
汽油机整机对磁电机产品有盐雾试验、臭氧试验、EMC要求时，应符合产品技术文件的规定。
4试验方法
4.1对试验设备的要求 4.1.1试验时测试仪表的准确度不低于1.5级。测量照明（或蓄电池充电）线圈电参数时采用真有效值表。转速表的精度不大于1%。 4.1.2磁电机试验台及所附转速表应符合下述条件：
a）采用无级调速装置，调速范围为100r/min~磁电机最高转速； 4.1.3示波器的最大上升时间为0.03μs，最小频带宽为10MHz：电压测量不稳定度不超过3% 4.1.4高压探头的输入电容不大于5pF，输入电阻不小于100MQ。 4.2性能测试
磁电机性能测试在下列环境条件下进行： a）周围介质温度为18℃～28℃； b）相对湿度为45%～75%； c）平均大气压力为86kPa-106kPa
4.3外观检查
目测检查磁电机外观是否符合3.3的规定。 4.4装配质量检查
目测及用检具检查装配质量是否符合3.4的规定。 4.5连续发火性能检查
将磁电机安装在磁电机试验台上，高压引线与三针放电器相连接。按3.5的规定，测量最低连续发火转速，再将转速逐渐提高到最高转速，检查连续发火情况。 4.6点火提前角检查
将磁电机安装在磁电机试验台上，按3.6的规定测定相应转速下的点火提前角。 4.7熄火试验
将磁电机安装在磁电机试验台上，点火器熄火端与接地端（铁心）并联3Q的电阻时，磁电机不允许发火，起动后操纵熄火装置，进行3次。检查熄火时三针放电器是否仍发火。熄火试验后重复检查 4.5规定的项目。 4.8照明功率和蓄电池充电性能检查
按符合产品技术文件规定的方法检查照明功率和蓄电池充电性能。照明负载采用灯泡或无感等效电阻（等效电阻的计算方法见附录A）。充电负载可采用无感等效电阻。 4.9火花能量测试
磁电机安装在磁电机试验台上，高压引线带火花塞帽，在1500r/min～最高转速范围应按JB/T 6730一2021中第4章和5.1的规定进行测试，等步长测试10点。 4.10超速发火性能试验
将磁电机安装在磁电机试验台上，高压引线与三针放电器相连接，三针极距按表1的规定，磁电机以1.2倍最高转速连续运转3min。试验结束后重复4.3～4.6规定的各项检查 4.11次级峰值电压检查
磁电机安装在磁电机试验台上，点火线圈处于开路状态，用示波器和高压探头测量次级峰值电压。 在连续发火转速范围内等步长测试10点。每个点的测试在10s内完成。
