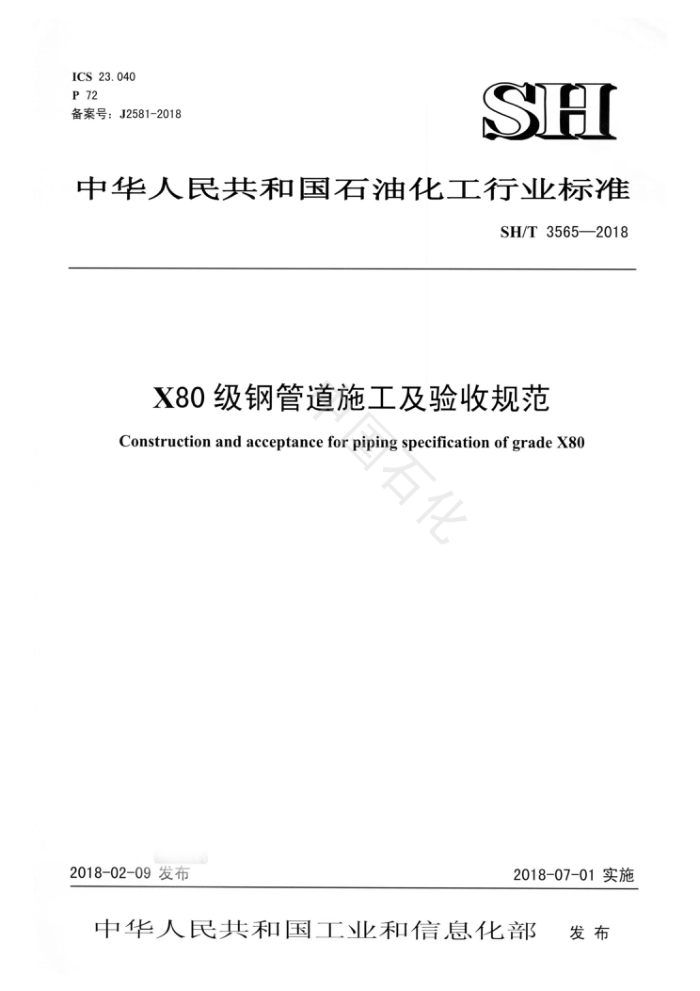

ICS 23.040 P 72 备案号：J2581-2018
SH
中华人民共和国石油化工行业标准
SH/T 3565—2018
X80级钢管道施工及验收规范 Construction and acceptance for piping specification of grade X80
日1
2018-02-09发布
2018-07-01实施
中华人民共和国工业和信息化部 发布 SH/T3565—2018
目 次
前言 1 范围 2 规范性引用文件术语和定义
3
4施工准备 4.1 技术准备 4.2人员资格. 4.3 机具设备.… 4.4 现场准备 5线路桩交接、测量与放线.. 5.1 一般规定· 5.2 线路桩交接、移桩- 5.3 测量、放线 5.4 施工作业带清理 5.5 施工便道修筑 6材料验收、装卸、运输及保管 6.1 般规定 6.2 材料验收 6.3 装卸运输 6.4 保管 7管道安装 7.1 布管 7.2 坡口加工与组对 7.3 现场防腐 7.4 管沟开挖· 7.5 管道下沟· 7.6 管沟回填及地貌恢复 7.7 管道连头 8管道焊接 8.1一般规定 8.2焊接及返修 8.3焊接接头的检验与验收 9管道穿越、跨越及并行敷设工程
10
-10 .10 11
I SH/T3565—2018 10 阴极保护工程 11 管道线路附属工程 12清管、测径、试压及干燥
12 13 13 13 14 14 ·15 16 ·16 18 21 ..22
12.1 一般规定 12.2 清管、测径· 12.3 管段水压试验· 12.4 管段气压试验 12.5 管道干燥 13工程交工验收附录A（资料性附录） 埋地管道弹性敷设的现场放线方法附录B（资料性附录） 推荐的焊条、焊丝· 附录C（资料性附录） 交工验收表格本规范用词说明附：条文说明
国石化
·42
II SH/T3565—2018
Contents
Foreword 1
Scope 2 Normativereferences 3Terms and definitions 4Preparationofconstruction 4.1 Technical preparation. 4.2 Personnel qualification 4.3Machinetool and equipment 4.4Field preparation 5The lineofpile transitionmeasurement and lineation 5.1 General requirement.. 5.2Thelineof piletransition andmovement· 5.3Measurementand lineation 5.4Field clean up. 5.5Roadconstructionforwork 6Material acceptance,loading,unloadingtransportation andreservin 6.1 General requirement... 6.2Materialacceptance 6.3Loadingandunloading,transportation 6.4Keeping 7 Pipeline installation 7.1 Pipe laying' 7.2 Grooveprocessing andassembly 7.3 Field anticorrosion 7.4 Ditch excavation .. 7.5Pipeline laid down to ditch. 7.6Ditchbackfill landscaperestoration 7.7 Pipelineconnection 8Pipeline welding 8.1 General requirement 8.2Weld repair 8.3Examinationandinspection 9Pipeline crossing,over-crossing and parallel installation project
N
10
:10 10 ··10 11 .12
III SH/T3565—2018 10 Cathode protection project- 11Pipeline auxiliary project · 12Pipeline cleanup,diameter measurementtesting and drying 12.1General requirement. 12.2Pipelinecleanup,diametermeasurement 12.3Hydraulic testing 12.4 Pneumatictesting 12.5Pipeline drying 13Acceptance ofproject Annex A (Normative)Buried pipeline elastic laying field alignment method- Annex B (Normative)The recommended electrode and welding wire· AnnexC(Normative)Handovertechnicaldocumentationforms Explanation of wording in this standard-- Add: Explanation of Article-
·12 13 ·13 13 14 ·14 15 ·16 ·16 ·18 21 22 41 42
中国石化
IV SH/T3565—2018
前言
根据中华人民共和国工业和信息化部《2012年第四批行业标准制修订计划的通知》（工信厅科[2012] 252号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外标准，并在广泛征求意见的基础上，制定本规范。
本规范共分13章和3个附录。 本规范的主要技术内容是：施工准备、线路桩交接、测量与放线、材料验收、管道安装、管道焊接
管道穿（跨）越工程及并行敷设、阴极保护工程、管道线路附属工程、清管与试压及干燥、工程交工验，收等。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司施工技术青岛站负责日常管理，由中石化第十建设有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。 本规范日常管理单位：中国石油化工集团公司施工技术青岛站
通讯地址：山东省青岛市黄岛区漓江西路677号邮政编码：266555 电话：0532-55681827 传真：0532-55681000
石化
本规范主编单位：中石化第十建设有限公司
通讯地址：山东省青岛市黄岛区漓江西路677号邮政编码：266555
本规范参编单位：中石化胜利油建工程有限公司
中石化江汉油建工程有限公司中石化石油工程设计有限公司
本规范主要起草人员：孙志强张奉忠宋纯民 姜俊荣 吉华 元志宏 李旭 姜志阳
魏子云
本规范主要审查人员：仇俊岳 葛春玉 潘 灵 张桂红 王志芳 马纲 毕彩玉 金锦荣
张宏志 唐元生 潘吉龙 胡军 任鹏举 徐永霞 陈松 朱会林陈自振
本规范为首次发布。 SH/T3565—2018
X80级钢管道施工及验收规范
1范围
本规范规定了石油天然气、煤制气工程中X80级钢管道的施工、检查和质量检验与验收的要求。 本规范适用于石油天然气、煤制气（输送介质氢含量不超过3%）X80级钢管道工程。
规范性引用文件
2
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范，
GB 150 压力容器 GB/T 9711 石油天然气工业输送钢 GB/T16805 液体石油管道压力试验 GB/T21246 埋地钢质管道阴极保护参数测量方法 GB/T21448 埋地钢质管道阴极保护技术规范 GB/T23257 埋地钢质管道聚乙烯防腐层 GB/T31032 钢制管道焊接及验收 GB 50251 输气管道工程设计规范 GB 50369 油气长输管道工程施工及验收规范 GB 50424 油气输送管道穿越工程施工规范 GB 50460 油气输送管道跨越工程施工规范 GB 50470 油气输送管道线路工程抗震技术规范 GB50484 石油化工建设工程施工安全技术规范 GB50540石油天然气站内工艺管道工程施工规范 GB50818 石油天然气管道工程全自动超声波检测技术规范 SH3518 石油化工阀门检验与管理规程 SH/T 3550 石油化工建设工程项目施工技术文件编制规范 SY/T 0315 钢质管道单层熔结环氧粉末外涂层技术标准 SY/T 0407 涂装前钢材表面处理规范 SY/T0414 钢质管道聚乙烯胶粘带防腐层技术标准 SY/T 0442 钢质管道熔结环氧粉末内涂层技术标准 SY/T0457 钢质管道液体环氧涂料内防腐层技术标准 SY/T 4109 石油天然气钢质管道无损检测 SY/T4125 钢质管道焊接规程 SY/T 6064 管道干线标记设置技术规范 TSGZ6002 特种设备焊接操作人员考核细则 TSGZ8001 特种设备无损检测人员考核规则
1 SH/T3565—2018 3术语和定义
下列术语和定义适用于本规范，
3. 1
X80级钢gradeX80 按GB/T9711或API5L标准生产的高强度管道钢的钢级代号，其标准规定的最小屈服强度为
555MPa。 3. 2
并行管道Parallelpiping 以一定间距（小于或等于50m）相邻敷设的两条或多条管道。
3. 3
同沟敷设layinginsameditch 管道共用一条管沟敷设。
4施工准备
4.1技术准备 4.1.1施工前应进行图纸会审及设计交底。 4.1.2按SH/T3550要求编制施工技术文件，施工方案应包含安全技术和劳动保护的内容，并符合GB 50484的要求。 4.1.3焊接工艺评定合格， 并经批准。根据焊接工艺定编制焊接工艺规程。 4.1.4施工前应进行技术交底。 4.2人员资格 4.2.1焊工应按TSGZ6002 的规定进行考试， 并取得相应资格证书 4.2.2无损检测人员应按 TSGZ8001的规定进行考试，并取得相应资格证书。 4.3机具设备 4.3.1施工机具、检试验设备等检验合格。 4.3.2计量器具应检定合格，并在有效期内 4.3.3施工前，移动电站、 、吊管机、穿跨越施工设备、 弯管机、对口器、成套焊接设备等应进行进场检验。 4.4现场准备 4.4.1各项施工手续应按要求办理完与 4.4.2施工影响区应做警示标识或隔离。 4.4.3施工所需的水、电、 路、通信、场地及临设满足施工要求。 4.4.4埋地管道施工前，在施工作业区或开挖及其影响区应标明地下电缆、管 管道和其他构筑物，并采取有效的保护措施。 5线路桩交接、测量与放线 5.1一般规定 5.1.1设计控制（转角）桩、沿线路设置的临时性和永久性水准点现场交接后，施工单位应进行测量放线，将桩移到施工作业带的边缘。 5.1.2管沟回填后，应将设计控制桩恢复到原位置。 5.2线路桩交接、移桩 5.2.1设计单位在现场向施工单位交接设计控制（转角）桩时，应核对桩号、里程、高程、转角角度。
2
