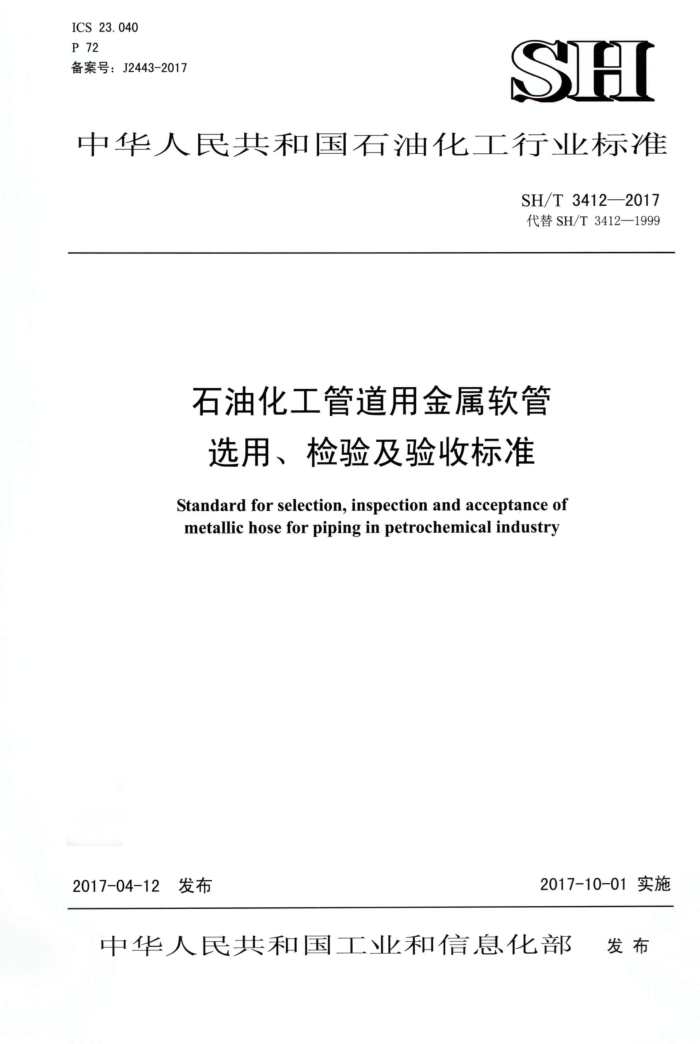

ICS23.040 P 72 备案号：J2443-2017
SH
中华人民共和国石油化工行业标准
SH/T34122017 代替SH/T3412—1999
石油化工管道用金属软管选用、检验及验收标准 Standard for selection, inspection and acceptance of metallic hose for piping in petrochemical industry
2017-04-12发布
2017-10-01实施
中华人民共和国工业和信息化部 发布 SH/T 3412—2017
目 次
前言
I
范围 2 规范性引用文件 3术语和定义 4基本规定 5金属软管的选用 6检验及验收附录A（资料性附录）金属软管允许的最大工作压力附录B（资料性附录）金属软管的长度计算· 附录C（资料性附录）金属软管最小结构尺寸附录D（资料性附录）金属软管最小弯曲半径及弯曲次数· 本标准用词说明附：条文说明
1 SH/T 3412—2017
Contents
Foreword-
Scope 2 Normativereferences
Terms and definitions Basic requirements
3
4
5Optionofthemetallichose? 6Inspection andacceptance AnnexA（Informative）Maximumallowableworkingpressureofthemetallichose? AnnexB（Informative）Lengthcalculationofthemetallichose AnnexC（Informative）Leaststructurelengthof themetallichose AnnexD（Informative）Leastbend radius andbendfrequencyofthemetallichose Explanationofwordinginthisstandard. Add:Explanation of articles...
2
II SH/T3412—2017
前言
根据中华人民共和国工业和信息化部《2013年第四批行业标准制修订计划》（工信厅科[2013]217 号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范。
本标准共分6章和4个附录。 本标准的主要技术内容是：基本规定、金属软管的选用；检验及验收等。 本标准是在SH/T3412一1999《石油化工管道用金属软管选用、检验及验收》的基础上修订而成，
修订的主要技术内容是：
一增加了储罐抗震用金属软管；一增加了低温用金属软管；一删除了原第4章、第6章和第8章，将其部分内容合并到现有章中。 本标准由中国石油化工集团公司负责管理，由中国石油化工集团公司储运设计技术中心站负责日
-
常管理，由南京扬子石油化工设计工程有限责任公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本标准日常管理单位：中国石油化工集团公司储运设计技术中心站
通信地址：广东省广州市天河区体育西路191号A塔2001室邮政编码：510620 电话：020-22192001 传真：020-22192001 本标准主编单位：南京扬子石油化工设计工程有限责任公司通信地址：江苏省南京市六合区扬村三路邮政编码：210048
本标准参编单位：航天晨光股份有限公司本标准主要起草人员：陈永江陈正标 吴亚民 刘学权 梅鑫邵曼本标准主要审查人员：周红儿周家祥 罗武平 张园园 王育富 张 磊 夏喜林王金良
唐洁刘全桢 张玉海 冯润
本标准1999年首次发布，本次为第1次修订。
II SH/T3412—2017
石油化工管道用金属软管选用、检验及验收标准
1范围
本标准规定了管道工程用金属软管选用、检验及验收的技术要求。 本标准适用于石油化工、煤化工管道工程中为补偿管道位移和基础沉降，抗震及吸收振动等所采
用金属软管的选用、检验及验收。
本标准不适用于仪表用金属软管。 2规范性引用文件
下列文件对于本标准的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本标准；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T14525波纹金属软管通用技术条件 GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T1271660°密封管螺纹
3术语和定义
下列术语和定义适用于本标准。
3. 1
金属软管metallichose 柔性体和接头的组合。金属软管分为通用型金属软管、抗震型金属软管和低温型金属软管。
3. 2
柔性体flexiblepart 波纹管或波纹管和网套的组合。
3.3
接头joint 用于与管道连接的结构件。结构件由短管和连接件组成，连接型式分为法兰型、管螺纹型和接管
型。 3.4
网套braid 波纹管外表面的金属编织物。
3.5
通用型金属软管metallichoseusedforgeneraltype 般场合使用的金属软管，柔性体一般由波纹管和钢丝网套组成。
3.6
抗震型金属软管metallichoseusedforanti-earthquake 用于储罐进、出口管路，柔性体一般由波纹管和钢带网套组成，并根据需要在波纹管的波谷里加
装铠装环。 3.7
低温型金属软管metallichoseusedforlowtemperature 用于输送低温介质，一般为双层柔性体结构，柔性体之间需抽真空。 SH/T3412—2017
3.8
弯曲半径bendradius 按软管轴线测量的弯曲圆弧半径。
3. 9
静态弯曲半径staticbendradius 软管在一次弯曲下工作所允许的弯曲半径。
3.10
动态弯曲半径dynamicbendradius 软管在反复弯曲下工作所允许的弯曲半径
3.11
最小结构长度leaststructurelength 指金属软管具有一定柔性时的最小长度
4基本规定
4.1金属软管的设计温度应与所连接管道 系统的设计温度一致。 4.2金属软管的公称压力不应低于所连接管道的设计压力 4.3金属软管的公称压力指在常温时可使用的最大工作压力，金属软管在不同温度下的最大工作压力应按附录A进行修正。 4.4金属软管的接头型式、夫 规格应符合国家现行标准的有关规定 4.5金属软管接头的选择 应符合下列规定：
a） 接头为法兰连接时，其公称压力、密封面形式应与所连接管道的法兰相匹配。 b） 接头为直管连接时，其管道规格 及材质应与所连接管道一致。 c） 接头为螺纹连接 姿时，可采用60°或55°锥管外螺纹。60°锥管外螺纹应符合现行国家标准
GB/T12716《60 密封管螺纹》的规定，55°锥管外螺纹应符合现行国家标准GB/T7306.2 《55°密封管螺纹 第2部分： 圆锥内螺纹与圆锥外螺纹》的规定
5金属软管的选用 5.1金属软管的选用，应满足介质特性、使用条件、设备及管道布置、现场自然条件、管道公称直径和最大位移量等的要求。 5.2金属软管选用应符合 合下列规定
a）为补偿管道位移 吸收振动等，宜选用通用型金属软管： b） 储罐进出口管道宜 宜选用抗震型金属软管： c) 介质操作温度低 -20℃，或有控制冷量损失要求时，宜选用低温型金属软管。
5.3金属软管的长度应根据用途、 装形式，按附录B的相关公式计算确定。 5.4金属软管的选用长度不得小于金属软管的最小结构尺寸，其最小结构尺寸应符合附录C的规定。 5.5金属软管选用时，其最小弯曲半径不应小于附录D中的最小弯曲半径，其弯曲次数不应大于附录D中的最少弯曲次数。 6检验及验收 6.1金属软管出厂前应进行强度试验。当采用水压试验时，试验压力应为公称压力的1.5倍；当采用气压试验时，试验压力应为公称压力的1.15倍。 6.2金属软管出厂前应作气密性检验，试验压力应为公称压力的1.0倍。 2 SH/T3412—2017
6.3金属软管出厂检验和型式检验、金属软管长度的极限偏差及耐弯曲性能和爆破压力应符合现行国家标准GB/T14525《波纹金属软管通用技术条件》的规定。 6.4金属软管的接头应采取适当保护措施，防止其受划伤和撞击损伤。 6.5金属软管的开箱检验应符合下列要求：
a）金属软管内、外表面应清洁干燥，不应有锈蚀、铁屑等残余物； b）网套与波纹管应贴合，波纹管表面不应有碰伤、焊渣等缺陷； c） 钢带网套的网花应均匀分布，其表面应平整光滑，不应有折叠、扭曲等缺陷； d）金属软管接头的密封 麦面不应有裂纹 挖作 手刺、砂眼、恒渣等缺陷。
6.6 金属软管应附产品质 量合格证书、安装使用说明书和装箱单。 6.7质量合格证书应包括以下内容：
a）厂名及产品出厂编号： b) 产品名称、型号和 c) 设计和制造标准及制造许可证； d) 金属软管及接口端面材料； e) 材料的原产地质量合格证明； f) 有制造厂技术（质量）检验部门公 章的检验报 h) 检验日期及检验结论
6.8安装使用说明书应包括以下内容：
a）金属软管的外形尺寸和接口端面连接尺寸： b）保管、安装、使用 注意事项
6.9装箱单应包括以下内容：
制造厂厂名； b) 出厂编号及日期； c) 用户名称及合同号 d) 产品名称、规格、 数量及净 e) 随箱的文件及数量 f) 制造厂装箱部门公章、装箱日期及装箱检验员代号。
a)
