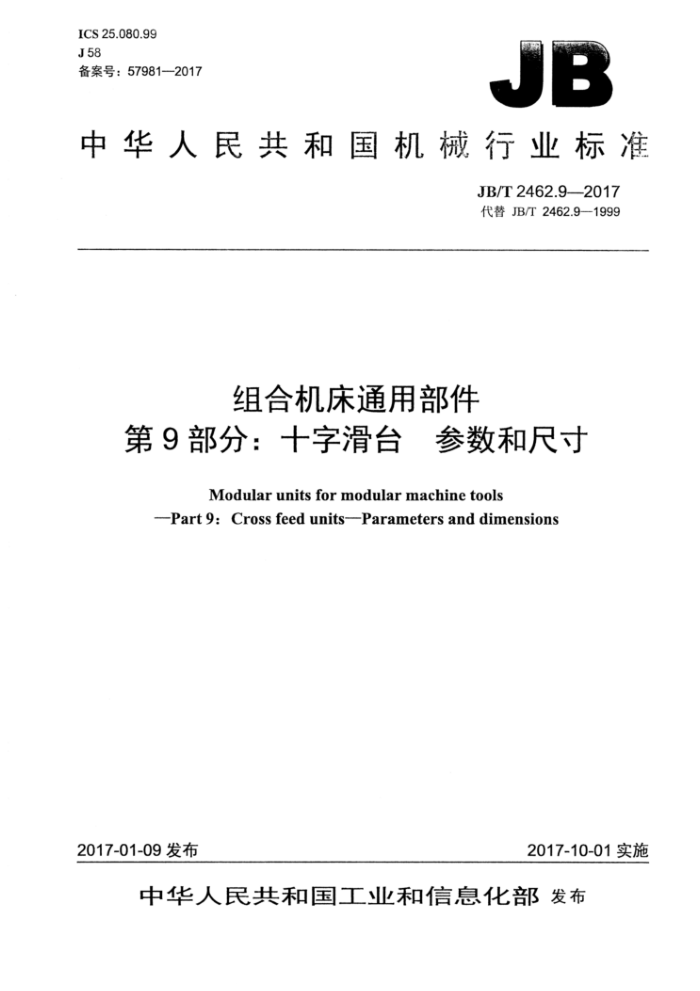

ICS 25.080.99 J58 备案号：57981--2017
JB
中华人民共和国机械行业标准
JB/T 2462.9—2017 代替JB/T2462.9—1999
组合机床通用部件
第9部分：十字滑台 参数和尺寸
Modular units for modular machine tools
Part 9: Cross feed units-Parameters and dimensions
2017-01-09 发布
2017-10-01实施
中华人民共和国工业和信息化部发布 JB/T 2462.92017
目 次
前言.. 1范围， 2规范性引用文件 3参数和互换尺寸，
II
CEeeEe
图1十字滑台的型式.
表1十字滑台的参数和尺寸 JB/T2462.9——2017
前言
JB/T2462《组合机床通用部件》分为28个部分：
第1部分：多轴转塔动力头参数和尺寸；一第2部分：多轴转塔动力箱参数和尺寸；第3部分：单轴转塔动力头参数和尺寸； -第4部分：单轴转塔动力头用传动轴参数和尺寸；第5部分：单轴转塔动力头用钻削轴参数和尺寸；第6部分：单轴转塔动力头用镗削轴参数和尺寸；第7部分：单轴转塔动力头用铣削轴参数和尺寸；第8部分：滑台（长台面型）参数和尺寸；第9部分：十字滑台参数和尺寸；第10部分：单轴攻丝动力头参数和尺寸；第11部分：多轴钻削头参数和尺寸；第12部分：多轴攻丝动力头参数和尺寸；第13部分：圆盘底座尺寸；第14部分：落地式中间底座尺寸；第15部分：侧支架（辐射型） 尺寸; 第16部分：多边形中间底座 参数和尺寸； -第17部分：底座尺寸；第18部分：可调支架尺寸； -第19部分：固定支架尺寸； -第20部分：立柱（长台面滑台用） 尺寸; 第21部分：复合立柱尺寸；第22部分：风动动力头参数和尺寸； -第23部分：风动动力头用可调圆柱支架 只参数和尺寸；第24部分：单轴钻削头尺寸；第25部分：单轴铣削头尺寸；第26部分：单轴镗削与车端面头尺寸；第27部分：车端面刀盘尺寸；第28部分：多工位移动工作台尺寸。
本部分为JB/T2462的第9部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T2462.9—一1999《组合机床通用部件十字滑台参数和尺寸》，与JB/T2462.9-
1999相比主要技术变化如下：
按照GB/T1.1的规定，增加了“前言”，内容格式和图表按编写规则进行了修改；规范了计量单位。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床部分化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、江苏高和机电股份有限公司、保定标正机床有限责
II JB/T 2462.9—2017
任公司、东风汽车有限公司设备制造厂。
本部分主要起草人：罗秀珍、陈雨峰、陈庆雪、石玉红。 本部分所代替标准的历次版本发布情况为：
-JB/T 25031978; —JB/T2462.9—1999。 JB/T 2462.9—2017
组合机床通用部件
第9部分：十字滑台　 参数和尺寸
1范围
JB/T2462的本部分规定了组合机床十字滑台的参数和互换尺寸。 本部分适用于组合机床及其自动线的十字滑台。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T158—1996机床工作台T形槽和相应螺栓
3参数和互换尺寸
3.1十字滑台的主参数为台面宽度B，规定为100mm、125mm、160mm、200mm、250mm五种规格。 3.2十字滑台的其他参数和互换尺寸应符合本部分中图1、表1的规定，其中，T形槽应按GB/T158 1996的规定。台面上的T形槽、键槽及下滑座底面的键槽可以开或不开。
一
T形槽按GB/T158—1996 S/2
S1/2
B b 18H7
LI
7
186 Ci
B
?
注：十字滑台纵(沿长度L方向)、横（沿宽度B方向）导轨的配置，可以是上横下纵或上纵下横。
图1十字滑台的型式 162
JB/T 2462.9-2017
表1十字滑台的参数和尺寸 100
单位为毫米 250 500 ≥500 200 250 250 200 200 14 M12 14 50 400 200 200 ≥4 900
十字滑台台面宽B 下滑座底面长L 上滑台台面长L 下滑座底键距L2
125 250 ≥250 100 180 125 100 100 8 M8 9 25 200 100 100 ≥1 230
160 320 ≥320 125 200 160 125 125 10 M10 11 35 250 125 125 ≥1 960
200 400 ≥400 160 220 200 160 160 12 M12 14 40 320 160 160 ≥3 140
200 ≥200 80 160 100 80 80 6 M6 6.6 20 160 80 80 ≥780
江
/ar
滑台高H 下滑座底面宽B, 上滑台台面T形槽距b
下滑座底螺栓孔中心距b，（土0.2）
上滑台台面T形槽宽bz 下滑座紧固螺栓直径d 下滑座紧固螺栓孔直径d,
下滑座螺栓孔距C
下滑座底螺栓孔中心距C，（土0.2）
纵向行程S 横向行程S, 有效进给力 JN
