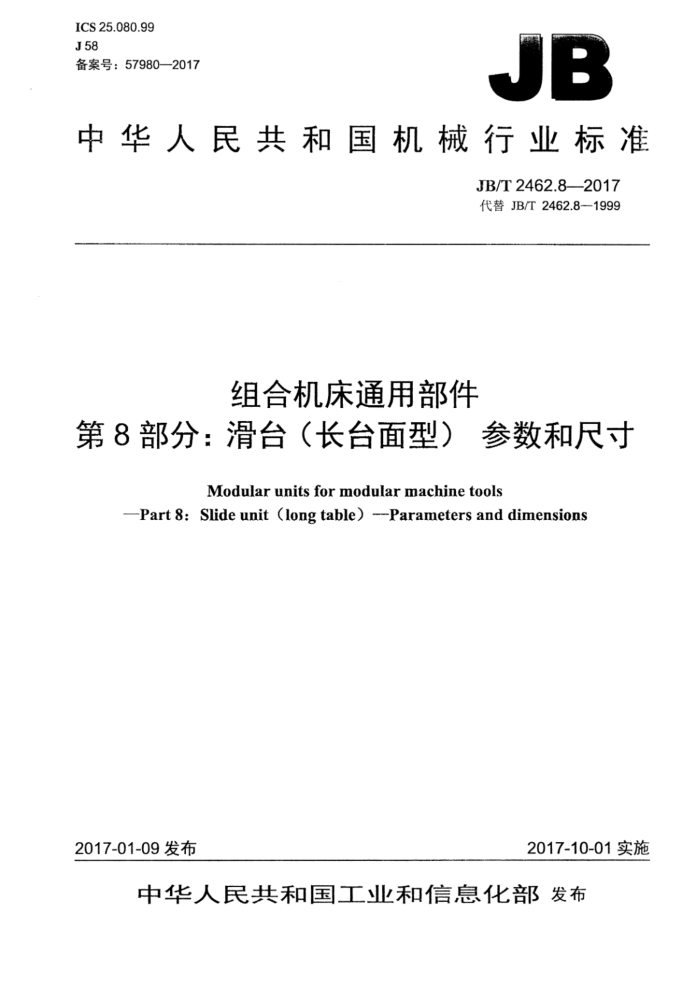

ICS25.080.99 J58 备案号：57980—2017
JB
中华人民共和国机械行业标准
JB/T2462.8—2017 代替JB/T2462.8--1999
组合机床通用部件
第8部分：滑台（长台面型) 参数和尺寸
Modular units for modular machine tools
-Part 8: Slide unit (long table) ---Parameters and dimensions
2017-01-09发布
2017-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准组合机床通用部件
第8部分：滑台（长台面型） 参数和尺寸
JB/T2462.82017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.5印张11千字 2017年10月第1版第1次印刷
定价：12.00元
*
书号：15111·14432 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T2462.8—2017
目 次
前言范围 2 规范性引用文件 3 参数和互换尺寸
1
.
图1 长台面滑台的型式
表1长台面型滑台的参数和尺寸 JB/T2462.8—2017
前言
JB/T2462《组合机床通用部件》分为28个部分：
-第1部分：多轴转塔动力头参数和尺寸；第2部分：多轴转塔动力箱参数和尺寸；第3部分：单轴转塔动力头参数和尺寸；第4部分：单轴转塔动力头用传动轴参数和尺寸；第5部分：单轴转塔动力头用钻削轴参数和尺寸；一第6部分：单轴转塔动力头用镗削轴参数和尺寸；第7部分：单轴转塔动力头用铣削轴参数和尺寸；第8部分：滑台（长台面型》参数和尺寸；第9部分：十字滑台参数和尺寸：第10部分：单轴攻丝动力头参数和尺寸；第11部分：多轴钻削头参数和尺寸；第12部分：多轴攻丝动力头参数和尺寸；第13部分：圆盘底座尺寸；第14部分：落地式中间底座尺寸；第15部分：侧支架（辐射型） 尺寸：第16部分：多边形中间底座 参数和尺寸；第17部分：底座尺寸；第18部分：可调支架尺寸；第19部分：固定支架尺寸；第20部分：立柱（长台面滑台用） 尺寸：第21部分：复合立柱尺寸；第22部分：风动动力头参数和尺寸；第23部分：风动动力头用可调圆柱支架 参数和尺寸：第24部分：单轴钻削头尺寸； -第25部分：单轴铣削头尺寸；第26部分：单轴镗削与车端面头尺寸；一第27部分：车端面刀盘尺寸；第28部分：多工位移动工作台尺寸。 本部分为JB/T2462的第8部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T2462.8--1999《组合机床通用部件滑台（长台面型）参数和尺寸》，与JB/T
2462.8—1999相比主要技术变化如下：
按照GB/T1.1的规定，增加了“前言”内容格式和图表按编写规则进行了修改：一规范了计量单位。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床部分化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、东风汽车有限公司设备制造厂、大连海事大学、南
I JB/T2462.8—2017
京众得利自动化机械有限公司。
本部分主要起草人：付承云、石玉红、路慧彪、蒋宏宝。 本部分所代替标准的历次版本发布情况为：
JB/T2502—1978; JB/T2462.8—1999。
IⅡII JB/T2462.8—2017
组合机床通用部件
第8部分：滑台（长台面型） 参数和尺寸
范围
1
JB/T2462.8的本部分规定了组合机床滑台（长台面型）的参数和互换尺寸。 本部分适用于组合机床及其自动线的长台面滑台。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T158—1996机床工作台T形槽和相应螺栓
3参数和互换尺寸
3.1滑台的主参数为台面宽度B，规定为100mm、125mm、160mm、200mm、250mm五种规格。 3.2滑台的其他参数和互换尺寸应符合本部分中图1、表1的规定，其中，T形槽应按GB/T158-1996 的规定。滑台台面上的T形槽、键槽及滑座底面的键槽可以开或不开。
T形楂按GB/T158—1996
18H7
山
18K7
R
一
图1长台面滑台的型式表1长台面型滑台的参数和尺寸
单位为毫米 250 500 ≥700 200
200 400 ≥560 160
125 250 ≥350 100
160 320 ≥445 125
100 200 ≥280 80
滑台台面宽B 滑座底面长L
台面长L 滑座底键距L
1 JB/T2462.8--2017
21
表1 长台面型滑台的参数和尺寸（续）
单位为毫米 160 250 200 200 14 M12 14 50 400 200 ≥6170
8
滑台高H 滑座底面宽B 台面T形槽中心距b
100 100 80 80 6 M6 6.6 20 160 80 ≥980
110 125 100 100 8 M8 9 25 200 100 ≥1 570
125 160 125 125 10 M10 11 35 250 125 ≥2450
140 200 160 160 12 M12 14 40 320 160 ≥3 920
滑座螺栓孔中心距b（土0.2）
台面T形槽宽bz 滑座紧固螺栓直径d 滑座紧固螺栓孔直径d
滑座螺栓孔距C
滑座螺栓孔中心距C，（土0.2）
行程S 有效进给力N
