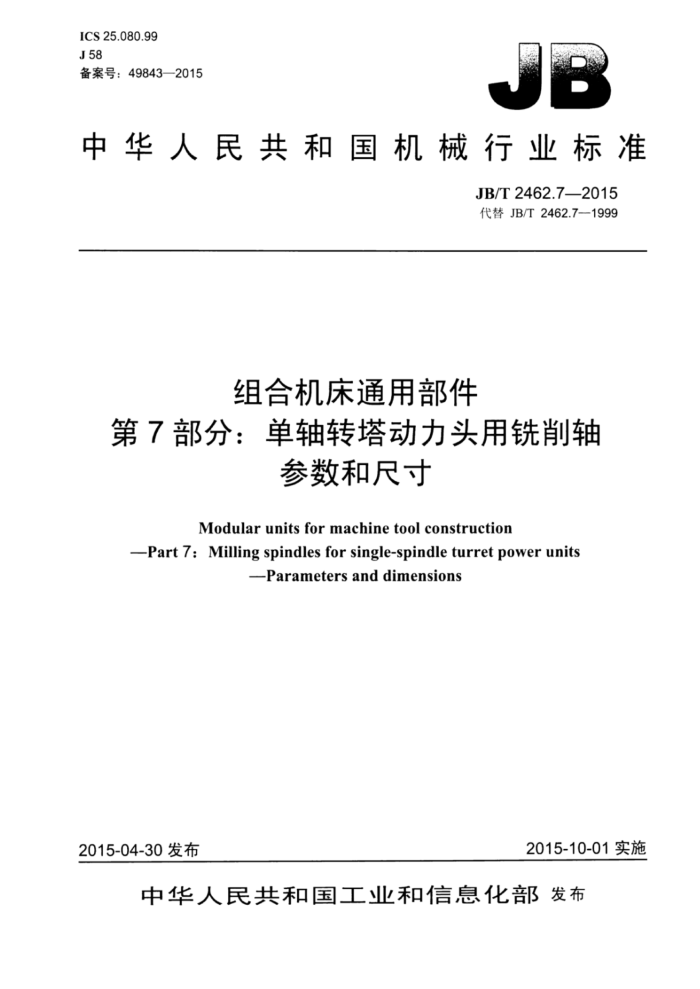

ICS25.080.99 J58 备案号：49843—2015
中华人民共和国机械行业标准
JB/T2462.7—2015 代替JB/T2462.7-1999
组合机床通用部件
第7部分：单轴转塔动力头用铣削轴
参数和尺寸
Modular units for machine tool construction
-Part 7: Milling spindles for single-spindle turret power units
-Parameters and dimensions
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准组合机床通用部件
第7部分：单轴转塔动力头用铣削轴
参数和尺寸 JB/T2462.7—2015
*
机械工业出版社出版发行北京市市万庄人街22
邮政编码：100037
*
210mm×297mm-0.5印张·117 2015年11月第1版第1次印刷
定价：12.00元
*
书号：15111：12722 网址：http：//www.cmpbook.com 编部电话：（010）88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T2462.72015
目 次
前言.
1
范围. 2 规范性引用文件
名义尺」 4 参数和互换尺寸.
图1单轴转塔动力头用铣削轴型式.
表1 单轴转塔动力头用铣削轴的参数和尺 JB/T2462.7-2015
前言
JB/T2462《组合机床通用部件》分为28个部分：
第1部分：多轴转塔动力头参数和尺寸；第2部分：多轴转塔动力箱参数和尺寸：第3部分：单轴转塔动力头参数和尺小；第4部分：单轴转塔动力头用传动轴参数和尺小；第5部分：单轴转塔动力头用钻削轴 参数和尺：第6部分：单轴转塔动力头用镜削轴 参数和尺寸：第7部分：单轴转塔动力头用铣削轴参数和尺寸；第8部分：滑台（长台面型） 参数和尺寸：第9部分：十字滑台参数和尺寸：第10部分：单轴攻丝动力头参数和尺：第11部分：多轴钻削头参数和尺寸：第12部分：多轴攻丝动力头参数和尺；第13部分：圆盘底座尺J：第14部分：落地式中间底座 尺；第15部分：侧支架（辐射型） 尺J；第16部分：多边形中间底座 参数和尺：第17部分：底座尺：第18部分：可调支架尺J：第19部分：固定支架尺：第20部分：立柱（长台面滑台用） 尺寸：第21部分：复合立柱尺J：第22部分：风动动力头参数和尺：第23部分：风动动力头用可调圆柱支架 参数和尺寸：第24部分：单轴钻削头尺寸：第25部分：单轴铣削头尺寸：第26部分：单轴镗削与车端面头尺小：第27部分：车端面刀盘尺；第28部分：多工位移动工作台尺寸。
本部分为JB/T2462的第7部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T2462.7一1999《组合机床通用部件单轴转塔动力头用削轴参数和尺寸》，与
JB/T2462.7一1999相比主要技术变化如下：
按照GB/T1.1的规定，增加了“前言”，内容和图表的格式按编写规则进行了修改；规范了训量单位。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、南京众得利自动化机械有限公司、江苏高精机电装
II JB/T2462.72015
备有限公司。
本部分主要起草人：付承云、蒋宏宝、郑金来本部分所代替标准的历次版本发布情况为：
JB/T2468—1978; JB/T2462.7—1999。
II JB/T2462.7—2015
组合机床通用部件
第7部分：单轴转塔动力头用铣削轴
参数和尺寸
1范围
本部分规定了组合机床单轴转塔动力头用铣削轴参数和尺寸。 本部分适用丁单轴转塔动力头上安装多轴箱用铣削轴。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用了本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
JB/T2462.4一2015组合机床通用部件第4部分：单轴转塔动力头用传动轴 参数和尺
3名义尺寸
单轴转塔动力头用铣削轴以相以滑台的台面宽度B为名义尺寸，规定为250mm、320mm、400mm 500mm630mm五种规格。
4参数和互换尺寸
单轴转塔动力头用铣削轴的参数和互换尺寸应符合图1、表1的规定。
表1# 单轴转塔动力头用铣削轴的参数和尺寸
名义寸 主轴 定心直径 D2
L2 安装面高度
紧固 d 螺钉 mm
D,±0.2 mm
Li
Ho mm
端部 D, (js5) (max)
B
(max) mm
B
mm 代 mm mm mm mm
M10 12 M10 12
125 30°
85 160 105 45 95 200 130 70 110 200 170 9.5 130 250 225 140 140 250 310 190
160
30
100
250
160 30° 200 50° 15° M10 12 250 50° 15° M12 14 320 50° 15° M12 14
200
120
320 40
220
400 40 140 500 50 160
250
320
630
180
50 AUG LGUVG
JB/T2462.7—2015
B=400.500.630
B=250.320
d1
J
D3
自定
D
I（见注2）
I放大
注1：主轴端按车床主轴端部标准。 注2：铣削轴结合子的换八寸按JB/T2462.4一2015中结合了的互换寸。
图1单轴转塔动力头用铣削轴型式
